Неисправности зажигания моторов «Стрела», «Ветерок» и «Москва»

Если топливная система в порядке, а мотор все-таки не заводится, нужно проверить систему зажигания. Прежде всего, есть ли искра? Выверните свечи, замкните корпуса свечей «на массу» и прокрутите маховик. При проверке следует учесть, что хотя вывернутая из цилиндра свеча и будет давать слабую искру, при работе ее в двигателе могут иметь место перебои. Многие определяют силу искры по цвету (сильная искра — голубая), но лучше снять свечной колпачок провода высокого напряжения или вставить металлический стержень в колпачок вместо свечи и подвести конец провода или стержня к неокрашенным деталям двигателя. При прокручивании коленчатого вала искра должна пробивать промежуток 5—7 мм. Больше чем на 10 мм отводить провод не рекомендуется, так как это может явиться причиной пробоя трансформатора. К этому же может привести несоблюдение записанного в руководстве по эксплуатации требования не прокручивать мотор при не замкнутых на массу высоковольтных проводах, когда требуется, например, «прокачать» двигатель после пересоса топлива.

Если искры нет, проверьте состояние свечей. Свеча с оплавленными, выгоревшими или покрытыми нагаром электродами часто является причиной плохого запуска или перебоев в работе мотора. Иногда на свечах можно видеть твердые образования из примесей топлива и масла. Причиной этого может быть плохое качество топливной смеси Свечи могут замасливаться и покрываться нагаром из-за повышенного содержания масла в бензине.

Если двигатель плохо запускается и работает на одном цилиндре, неисправную свечу можно определить по ее температуре, потрогав изоляторы свечей рукой. Свеча неработающего или работающего с перебоями цилиндра — холоднее. Свечу со сломанным изолятором или выгоревшим электродом нужно заменить. Покрытые нагаром электроды следует очистить мелкой наждачной бумагой, свечу промыть в бензине и насухо высушить. Установив зазор между электродами свечи в пределах 0,6—0,7 мм, снова проверьте искру.

Если калильное число свечи подобрано правильно и двигатель хорошо отрегулирован, то фарфор юбочки изолятора должен иметь коричневый цвет. Почерневшая юбочка изолятора или слой масла на электродах указывают, что свеча слишком холодная, то есть подобрана неправильно. Белый цвет изолятора говорит о том, что свеча перегревается. При этом смесь может воспламеняться не от электрической искры, а от соприкосновения с раскаленным электродом. Это явление, называемое калильным зажиганием, приводит к потере мощности при работе двигателя на полном дросселе. При сильном перегреве оплавляется электрод, разрушается изолятор, и свеча может полностью выйти из строя. Для мотора «Стрела» рекомендуется применять свечи типа А11У ГОСТ 2043—54, для более форсированных моторов «Ветерок» и «Москва» — более холодные свечи А7,5Ус или А6Ус.


Убедившись в исправности свечей, следует проверить, не повреждена ли изоляция высоковольтного провода, нет ли пробоя искры на массу и только после этого снимать маховик для осмотра магнето.

При сборке мотора нужно учесть, что гайка маховика должна быть тщательно затянута, иначе соединение его с коленчатым валом будет неплотным, а это приведет к повреждению шпоночного паза, а затем самого маховика и конуса коленчатого вала. Особенно следует иметь это в виду владельцам одноцилиндрового мотора «Стрела», подверженного значительной вибрации.

Если при проверке окажется, что искра слабая и мотор работает с перебоями, то это свидетельствует о повреждении трансформатора, конденсатора или прерывателя. Причину неисправности трансформатора можно установить только на специальном стенде, поэтому желательно иметь запасной трансформатор.

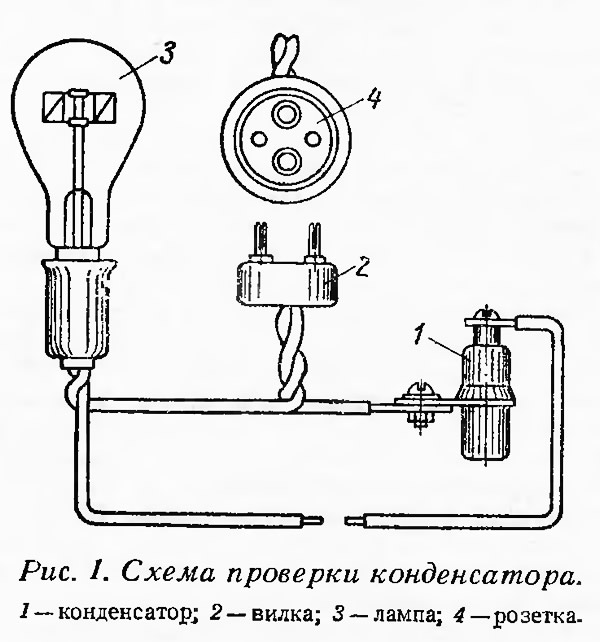

Если пробит конденсатор, то искрение между контактами прерывателя будет интенсивным, но искра между электродами свечи — слабой. Чтобы проверить исправность конденсатора, его нужно включить в осветительную сеть 127/220 в последовательно с лампочкой, как показано на рис. 1. Если лампочка загорается — конденсатор неисправен.

Причиной отсутствия искры может быть загрязнение или замасливание контактов, а также увеличение зазора между ними. Масло может попасть в магнето при пробое верхнего сальника коленчатого вала.

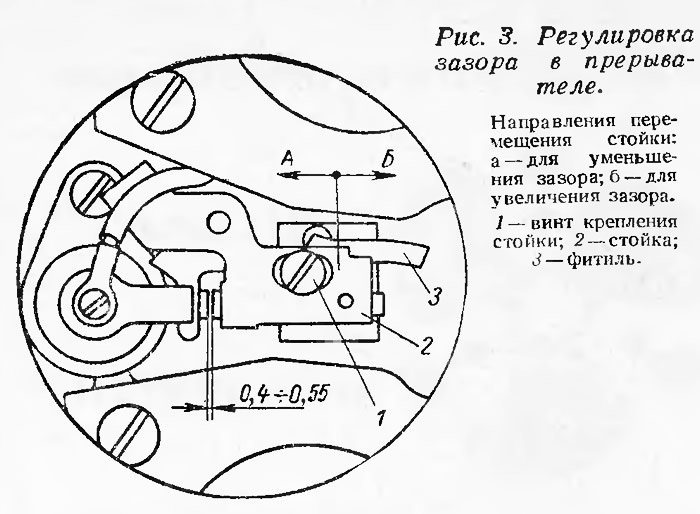

Рабочие плоскости контактов следует зачистить специальным щупом, прикладываемым к мотору. Зазор между разомкнутыми контактами прерывателя должен быть равен 0,40—0,55 мм. В замкнутом состоянии контакты должны хорошо прилегать друг к другу (рис. 2). При регулировке зазора нужно немного ослабить винт крепления стойки 1 (рис. 3), с помощью отвертки подвинуть стойку 2 в требуемое положение, затем затянуть винт и проверить величину зазора между контактами. Эта величина может изменяться в результате износа текстолитовой подушечки 18 (рис. 4) При осмотре и регулировке контактов прерывателя следует одновременно проверить, не заедает ли подушечка в направляющих. При малом зазоре двигатель плохо заводится, работает с перебоями, не развивает полной мощности. Зазор в контактах прерывателя может также нарушаться при большом износе посадочного места панели магнето в картере, когда прижимный винт 22 отжимает панель в одну сторону. В этом случае сделайте прокладку из фольги между основанием магнето и посадочным местом на двигателе. Прижимный винт должен быть затянут таким образом, чтобы панель магнето проворачивалась с небольшим усилием.

В заключение несколько замечаний относительно технического обслуживания систем зажигания и питания.

Осматривать электроды свечей, очищать их от нагара, промывать электроды и проверять величины зазора между ними следует через каждые 25 часов работы. Через каждые 50 часов рекомендуется снять и промыть отстойник и сетчатый фильтр бензонасоса. Промывать следует и поплавковую камеру карбюратора. Зазор между контактами прерывателя проверяйте через каждые 100 часов работы. Одновременно смочите фитиль прерывателя несколькими каплями турбинного масла Л. Учтите, что чрезмерная смазка вызывает загрязнение и увеличивает возможность пригорания контактов. Следует также смазать посадочное место основания на крышке картера.

Соблюдение правил технического обслуживания — залог исправной работы вашего мотора.
