    Компас — указатель курса для гоночных яхт

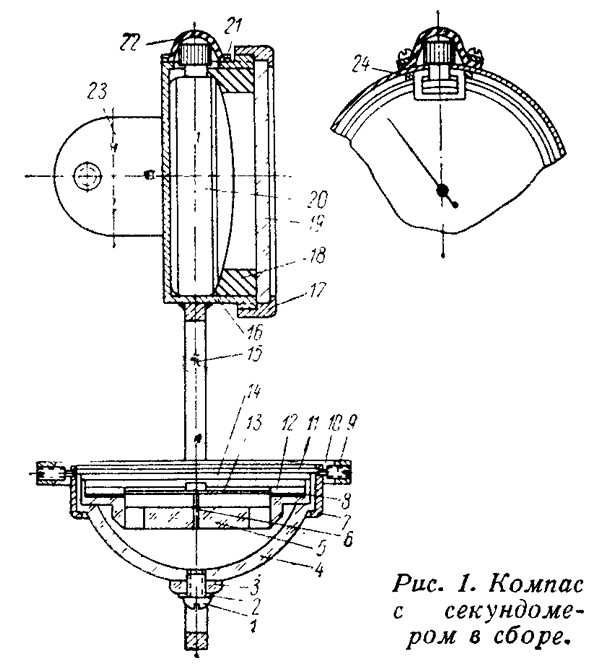

    Информация об изображенииРис. 1. Компас с секундомером в сборе
    Рис. 1. Компас с секундомером в сборе

    Устройиство компаса — указателя курса показано на рис. 1. В герметичном корпусе размещены стрелка от обычного школьного компаса и неподвижная шкала. Корпус Для демпфирования колебаний стрелки залит керосином, температурное расширение которого компенсируется прогибом крышки. С целью устранения влияния качки компас установлен в кардановом подвесе.

    Корпус (котелок) изготовлен из плексигласа в прессформе, основные размеры которой указаны на рис. 2 (остальные размеры особого значения не имеют). Заготовку 1 зажимают болтами 2 между матрицей 3 и крышкой 4 прессформы и помещают в сосуд с машинным маслом, нагретым до 135—150° С. Через 3—5 мин., когда прессформа и Заготовка прогреются, через штуцер 5 подают под давлением 5—8 ат сжатый воздух. Следует обратить особое внимание на крепление шланга к штуцеру, так как при срыве шланга и разбрызгивании масла можно получить ожоги. Через пару минут, не прекращая подачи воздуха, прессформу вынимают из ванны и охлаждают.

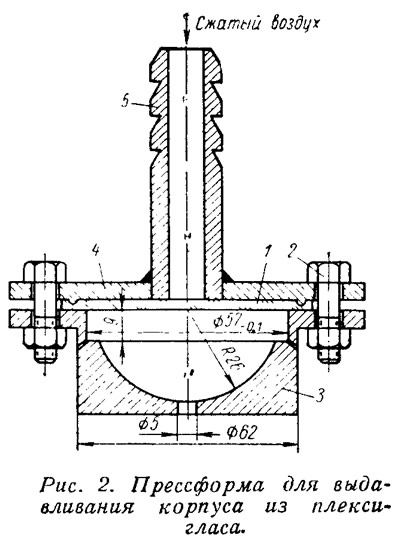

    Информация об изображенииРис. 2. Прессформа для выдавливания корпуса из плексигласа
    Рис. 2. Прессформа для выдавливания корпуса из плексигласа

    В днище заготовки, используя отверстие ∅5 в прессформе как направляющее, сверлят отверстие того же диаметра, после чего крышку 4 снимают. Винтом М5, пропущенным через это отверстие, заготовку закрепляют в матрице. Матрицу за цилиндрическую поверхность 062 зажимают в патроне токарного станка, растачивают диаметр 054 и торцуют заготовку.

    Эскизы деталей компаса приведены на рис. 3.


    Шкалу вычерчивают увеличенной, затем фотографируют и печатают на контрастной фотобумаге № 5—7. Окончательно наружный диаметр шкалы должен быть 52 мм, внутренний — 35 мм. Шкалу 8 вклеивают в расточку основания 5 (см. рис. 1); поверх нее наклеивают держатель 12. В отверстие основания 5 вставляется игла 6. Надо обратить особое внимание на длину иглы: между крышкой 14 и верхней частью стрелки 13 должен быть небольшой зазор, но при переворачивании компаса стрелка не должна слетать с иглы. Игла должна быть твердой и хорошо заточенной. Качество заточки можно проверить, надев на иглу стрелку и поворачивая основание; стрелка при этом должна оставаться неподвижной. Иглу закрепляют в основании каплями клея с обеих сторон.

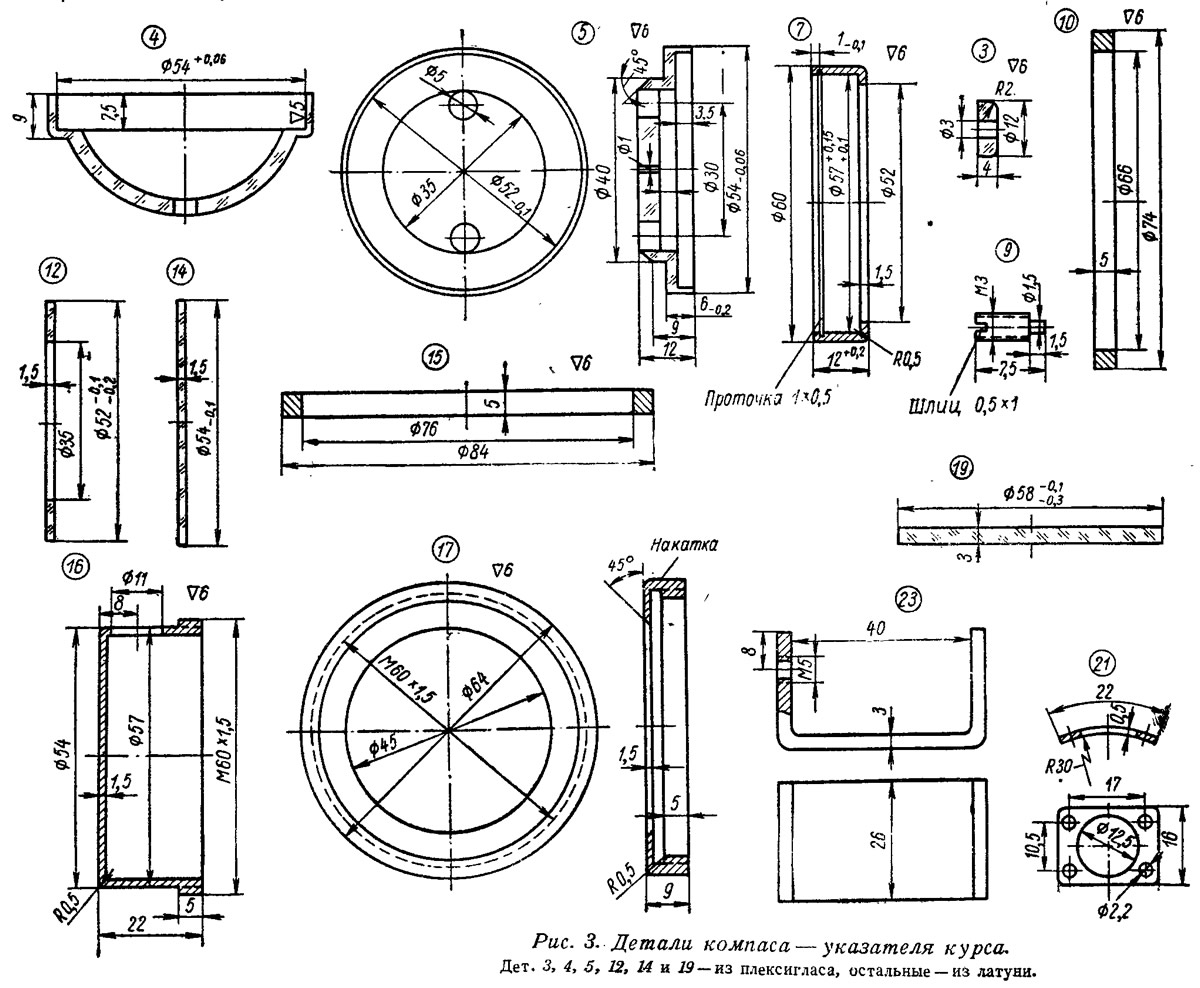

    Информация об изображенииРис. 3. Детали компаса — указателя курса
    Рис. 3. Детали компаса — указателя курса

    Клей для плексигласа можно изготовить из дихлорэтана или пищевой уксусной эссенции и плексигласовых стружек.

    Нижняя часть корпуса опиливается на плоскость, к которой приклеивается накладка 3; после просушки в накладке нарезают резьбу М4. Основание 5 со шкалой 8 и стрелкой 13 вставляют в корпус 4, после чего вклеивается крышка 14. Стык крышки и корпуса для обеспечения герметичности необходимо проклеить по месту разделки за несколько раз (после просыхания каждого предыдущего слоя клея). После сушки в корпус заливают керосин и закрывают отверстие прокладкой из хлорвинила 2 с винтом 1.

    Корпус устанавливают в несущее кольцо 7, в проточку которого закладывается пружинное кольцо 11 из немагнитной проволоки ∅ 0,8—1,0. В кольцах подвеса 10 и 15 строго по диаметру просверливают по два отверстия М3 для четырех полуосей 9. В несущем кольце 7 делается одно гнездо ∅1,5 на глубину 1 мм под полуось. Затем корпус подвешивают в кольцо 10 на полуоси 9. С помощью толстой иглы, просунутой через отверстие для второй полуоси, определяют место в кольце 7 для гнезда второй полуоси, добиваясь строго горизонтального положения шкалы. Полуоси во внешнем кольце 15 располагают перпендикулярно только что размеченным. Полуоси должны свободно, но без люфта вращаться в своих гнездах. После окончательной сборки компаса полуоси надо зачеканить.


    Кольцо 15 до установки компаса в точке, лежащей на перпендикуляре к диаметру полуосей, припаивают твердым припоем к корпусу футляра секундомера 16. Ушки 23 для крепления устройства припаивают или приклепывают к футляру. Направляющие 24, предназначенные для фиксации головки секундомера, припаивают мягким припоем. Накладку 21, удерживающую защитную прокладку 22, крепят к чехлу четырьмя винтами М2.

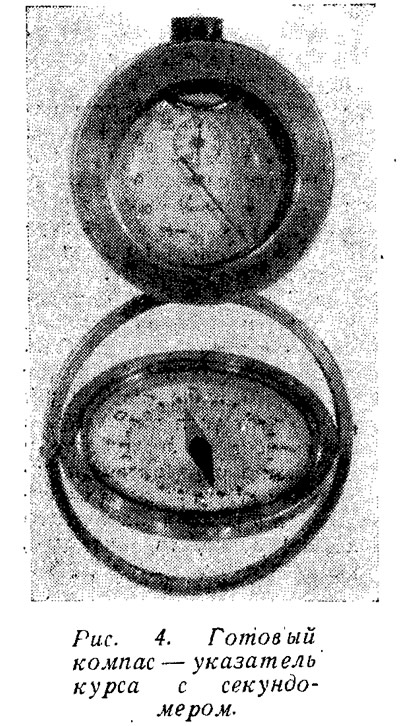

    Информация об изображенииРис. 4. Г отовый компас
    Рис. 4. Г отовый компас

    Прозрачная крышка 19 после установки в футляр секундомера 20 и резиновой прокладки 18 прижимается кольцом 17, навинчиваемым на корпус 16.

    Компас можно поворачивать рукой относительно несущего кольца 7. Общий вид компаса с секундомером в сборе показан на рис. 4.

    Для удобства пользования компас лучше расположить под бимсом ползуна гика-шкота; при этом он будет хорошо виден рулевому из любого положения. После установки компаса на кольце 10 строго в ДП яхты наносится риска. Конструкция крепления, показанная на эскизе, рассчитана для применения на «Летучем Голландце» постройки верфи ВЦСПС 1961 г.; для других яхт ее нужно изменить по месту.

    На шкалу (рис. 5) нанесены риски, соответствующие генеральному курсу на лавировке 2, риски бакштага на олимпийской дистанции 3 и риски оптимальной лавировки 1. Кроме того, выделены риски генерального курса 0° (риска 4) и 180° (риска 5). Для использования компаса в качестве обычного путевого имеются деления в градусах; в этом случае корпус поворачивается до совпадения рисок генерального курса с риской ДП на несущем кольце. Перед выходом секундомер заводится и вставляется в футляр. По подготовительному сигналу секундомер запускается нажатием на головку через герметичную прокладку 22.


    Информация об изображенииРис. 5. Шкала {дет. 8) с рисками курсов
    Рис. 5. Шкала {дет. 8) с рисками курсов

    Перед стартом определяется направление на верхний знак. Компас надо повернуть так, чтобы при направлении носа яхты точно на верхний знак (положение I) стрелка упиралась бы в риску генерального курса 0°. После этого, идя на верхний знак в лавировку обоими галсами (положения II и III), легко определить, какой из них более выгоден. На лавировке стрелка должна быть вблизи риски оптимальной лавировки соответствующего галса (не следует забывать, что этот угол оптимальной лавировки зависит от силы ветра и парусов). Обычно рулевой ведет яхту по стакселю; если при этом стрелка отклоняется к риске генерального курса на лавировке, то, очевидно, этот галс выгоден; если же стрелка уходит в противоположную сторону, надо менять галс.

    После огибания верхнего знака надо вести яхту, если траверзный знак не виден, так (положение IV), чтобы стрелка показывала на риску бакштага; таким же должно быть положение стрелки и после огибания траверзного знака (положение V). При ходе фордевинд от верхнего знака на нижний (положение VI) стрелка должна упираться в риску генерального курса 180°.

    Если гонки проводятся не на олимпийской дистанции, надо заранее определить направленна со знака на знак и после огибания соответствующего знака поворачивать компас в соответствии с новым направлением, используя риски оптимальной лави-ровки на лавировочных участках дистанции.

    Флюгарка


    Информация об изображенииРис. 6. Флюгарка в сборе и детали
    Рис. 6. Флюгарка в сборе и детали

    Эта флюгарка (рис. 6, 7) отличается высокой чувствительностью — она реагирует на ветер менее одного балла, при котором обычно применяемые вымпелы, флюгарки и колдунчики не работают.

    Стрелка флюгарки 10 изготовлена из инъекционной иглы № 12150 длиной 150 мм и наружным диаметром 1,25 мм или любой другой иглы близких размеров. Каркас пера 9 можно сделать из мандренз (проволока из нержавеющей стали, прилагаемая к каждой игле для чистки). Проволоку выгибают по форме пера флюгарки, концы изнутри спиливают до половины диаметра и впаивают в иглу, предварительно срезав наконечник для надевания иглы на шприц.

    Стрелку мягким припоем впаивают в головку 11 так, чтобы ось головки лежала в плоскости пера, а расстояние от пера до головки было раза в 1,5—2 больше остальной части стрелки. Шток 5 также лучше всего сделать из медицинской иглы для плазмы (l = 280 мм; ∅нар. = 2,6 мм), удалив наконечник. Снизу шток мягким припоем впаивается в винт 4.

    Информация об изображенииРис. 7. Готовая флюгарка
    Рис. 7. Готовая флюгарка

    Иглу 6 можно сделать из любой поддающейся термообработке нержавеющей стали; после закалки ее необходимо тщательно заточить. Неплохим материалом для иглы является вольфрам, но следует иметь в виду, что вольфрам паяется только твердыми припоями. На иглу напаивается кольцо 8, предохраняющее флюгарку от спадания (можно иглу выточить с утолщением, заменяющим кольцо). Затем с тупой стороны на иглу надо надеть гильзу 7 и впаять иглу в шток. Головка запрессовывается в гильзу; для надежности стык можно пропаять. После этого в гильзу запускается капля жидкого машинного масла.

    Для обтяжки каркаса пера можно использовать отмытую фотопленку, тонкую (20—30 мк) металлическую фольгу и т. п. На свободный конец стрелки следует напаять противовес 12, после чего, удаляя или добавляя припой к противовесу, надо самым тщательным образом отбалансировать флюгарку с тем, чтобы она не реагировала на крен. К топу мачты флюгарка крепится шайбой 1 с припаянной гайкой 2 и контргайкой 3. Намечать место для крепления шайбы надо при ввинченном штоке и так, чтобы шток был расположен точно по оси мачты без перекосов. Иглы для изготовления флюгарки можно приобрести в магазинах медицинского оборудования.
