    Тележка для перевозки разборной байдарки

    Год: 1969. Номер журнала «Катера и Яхты»: 19 (Все статьи)
              0


    Информация об изображенииОбщий вид тележки с уложенной в тюки разборной байдаркой Луч
    Общий вид тележки с уложенной в тюки разборной байдаркой Луч

    Удобную тележку для перевозки байдарки можно сделать из старой раскладушки. Размер тележки: длина площадки 1,35 м, ширина площадки 0,40 м, колея 0,45 м.

    Самые сложные детали — колеса Можно взять два колеса размером 1272 X 274 дюйма от детского велосипеда или купить два ската такого же размера и сделать колеса самому Колеса меньшего диаметра снижают проходимость тележки — указанная ширина минимальна для передвижения по мокрому песку.

    В первом случае требуется лишь соединить полуоси колес трубой — осью тележки, во втором — вначале нужно сделать сами колеса. В описываемой конструкции диски колес сделаны из алюминиевых мисок. В центре укреплены шарикоподшипники, в которые впрессованы отрезки трубы — полуоси. Они вставляются в ось тележки и стопорятся четырьмя сквозными винтами М6 с гайками-барашками (по два с каждой стороны).

    Информация об изображенииКонструкция тележки
    Конструкция тележки

    На оси тележки устанавливается рама из трубок раскладушки. Сзади трубы загнуты вверх, образуя площадку, на которой устойчиво стоит вся тележка, будучи поставлена «на попа». В зависимости от размеров тюков, в которые укладывается разборная байдарка, ширина и длина тележки могут варьироваться. Ширину (колею) увеличивать не рекомендуем, так как тогда тележку трудно будет протаскивать в двери городского транспорта. Уменьшать ее тоже нерационально если колесо задевает за тюки, дыра в них обеспечена. Так случилось с тележкой, построенной автором. Для устранения этого недостатка необходимо поставить защитные щитки на колеса.

    Итак, три поперечные и две продольные трубки раскладушки распилены в определенных местах в соответствии с выбранной шириной, а ножки кровати срезаны по заклепкам. Поперечные трубки можно состыковать на деревянных сердечниках, стопорящихся шурупами. Продольные трубки положены одна на другую и склепаны — перед клепкой в них с торцов были забиты деревянные пробки, которые не позволяют заклепкам искривляться в момент клепки, а кроме того, защищают трубки от забивания грязью.

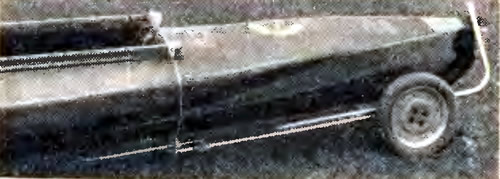

    Информация об изображенииСпособ перевозки на тележке собранной байдарки
    Способ перевозки на тележке собранной байдарки

    В описываемой конструкции изголовье раскладушки превращено в ручку, наклон которой может изменяться.

    Ось тележки скрепляется с продольными трубками треугольными в плане пластинами. К трубкам эти пластины приклепаны, а к оси присоединены теми же винтами, которыми ось соединяется с полуосями колес. Благодаря такому соединению тележка может быть разобрана и уложена внутрь байдарки.

    Тележка может служить подспорьем и для перевозки собранной лодки: один человек легко везет па ней байдарку вместе со всем походным снаряжением.
