    Импульсная лампа-отмашка

    Год: 1969. Номер журнала «Катера и Яхты»: 20 (Все статьи)
              0

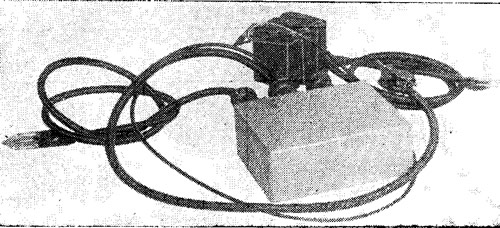

    Информация об изображенииИмпульсная вспышка в комплекте с батареями
    Импульсная вспышка в комплекте с батареями

    Предлагаемый прибор значительно облегчает управление судном: достаточно перевести тумблер в соответствующее положение, и световой индикатор подаст необходимый сигнал. Прибор испытывался всю навигацию и ни разу не вышел из строя, одинаково хорошо работал как в дождливую, так и в солнечную погоду.

    Интенсивность свечения достаточна для расстояний 1,5—2 км даже в солнечную погоду. Питается прибор от аккумулятора напряжением 6 в, но можно использовать и три соединенные параллельно батареи от карманного фонаря КБС-0,5 напряжением 3,7 в. Такого комплекта хватает на две-три недели.

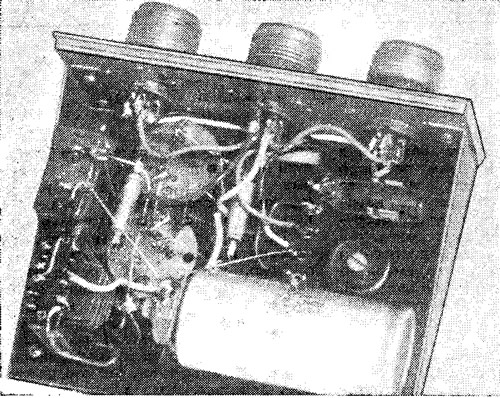

    Информация об изображенииРазмещение деталей в кожухе
    Размещение деталей в кожухе

    Схема прибора очень проста. Прибор построен на принципе электрического разряда в лампе ИФК-120. Разряд лампы происходит в тот момент, когда емкость С3 заряжена до напряжения 300 в. Такое высокое напряжение можно получить, применив преобразователь, собранный на двух полупроводниковых триодах, трансформаторе Тр1 а также выпрямительном диоде Д1 через который и происходит заряд С3. Трансформатор Тр2 является вспомогательным элементом при вспышке лампы ИФК-120. Вспышка происходит в тот момент, когда наступает пробой лампы Л1, в результате чего во вторичной обмотке Тр2 возникает импульс очень большого напряжения, который и поджигает лампу ИФК-120. Сердечник трансформатора Тр2 следует пропитать клеем БФ-2.

    Информация об изображенииСхема прибора
    Схема прибора

    Детали для прибора могут отличаться от указанных в схеме. Триоды П1 и П2 — типа П-4 с любым индексом (можно заменить триодами П-201). Конденсаторы С1 и С2 — электролитические емкостью 10—30 мф любого типа. Все сопротивления — любого типа мощностью не ниже 0,5. Тр1 выполнен на ферритовом сердечнике Ш-образного типа с сечением 7x7 мм. Можно применить и ферритовый сердечник тороидальной или горшкообразной формы. Обмотки Iа и I6 содержат по 40 витков провода ПЭВ 0,4, а обмотка II — 2500 витков провода ПЭВ 0,1. Импульсный трансформатор Тр2 выполнен на ферритовом стержне диаметром 8 мм и длиной 30 мм или на ферритовом кольце с наружным диаметром 18 мм (обмотка I содержит 3 витка провода ПЭВ 0,3). Обмотка II содержит 200 витков провода ПЭЛШО 0,1. Конденсатор С3 — электролитический емкостью 100—150 микрофарад с рабочим напряжением не ниже 300 в. Лампу П1 можно заменить неоновой лампой ПН-3 или МН-5. Тумблер BK1 — трехпозиционный с нейтральным средним положением. Приведенная схема настроена на интервал между вспышками в 1 сек.; чтобы получить другую продолжительность, нужно изменить величину сопротивления Р4. Лампы Л2 и Л3 купите в фотомагазине.

    Прибор собран в металлическом кожухе размером 130X90X40 мм, из которого выведены три разъема Шр. Два разъема служат для вывода индикаторов, третий — для тумблера BK1 и питания. Прибор тщательно герметизируется, особенно устанавливаемые по бортам плексигласовые плафоны ламп ИФК-120. Под лампы ИФК нужно ставить отражатель из фольги.
