    Год: 1970. Номер журнала «Катера и Яхты»: 23 (Все статьи)
              0


    Информация об изображенииЭскиз универсальной тележки
    Эскиз универсальной тележки

    Тем, кому приходится хранить мотор вдали от берега, советую сделать такую универсальную тележку. Она предназначена для хранения (вертикально), перевозки и навешивания на транец лодки любых подвесных моторов, рассчитанных на высоту транца судна от 365 до 205 мм. Грузоподъемность тележки около 100 кг.

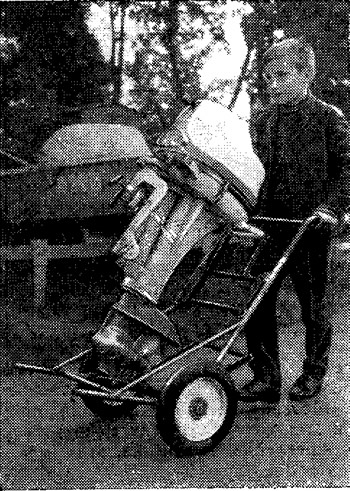

    Информация об изображенииПеревозка «Вихря»
    Перевозка «Вихря»

    Конструкция тележки-съемника очень проста. Мотор опирается защитной шпорой в дно качающейся чаши (1 на эскизе), а верхней частью соединяется стальным стержнем 4 с вилкой каретки 3, передвигающейся на колесиках 6 по стойкам 5.

    У мотора необходимо заменить стандартную литую ручку для переноски на полую (разумеется, можно придумать и какую-то иную конструкцию крепления, не связанную с этой переделкой).

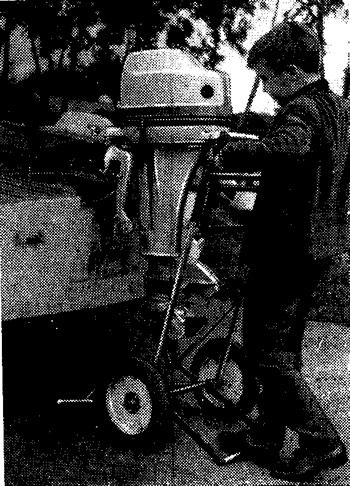

    Информация об изображенииА так мотор навешивается на транец
    А так мотор навешивается на транец

    Вилка 7 чаши 1, согнутая из стальной полосы, приварена к надетой на ось тележки трубе 8. К этой же трубке приварена и подножка 9, наступив на которую, можно поднять мотор в верхнее положение.

    При остановке тележки она опирается на грунт упорами 10; вес мотора передается на них через поперечину 11, на которую ложатся концы вилки 7.

    Тележку можно использовать для перевозки канистр с бензином и любого другого инвентаря.

    Тележка сварная; основные детали нарезаны из цельнотянутых труб 22X1,5 мм.
