    Год: 1973. Номер журнала «Катера и Яхты»: 41 (Все статьи)
              0

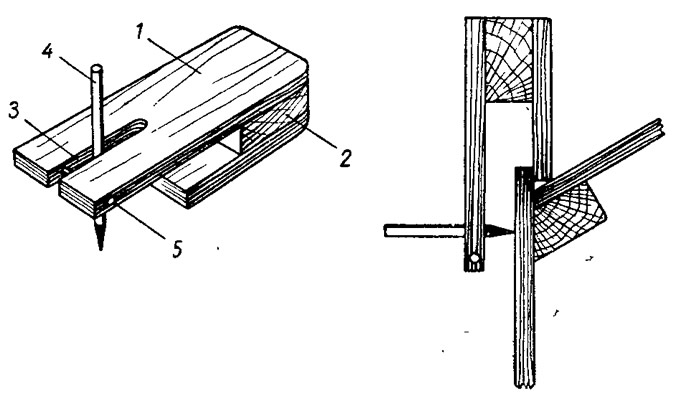

    Рейсмус судостроителя-любителя


    Информация об изображенииРейсмус судостроителя-любителя
    Рейсмус судостроителя-любителя

    При подгонке деталей во время сборки или ремонта корпуса лодки будет полезен простой рейсмус, который нетрудно сделать из двух обрезков фанеры 1 с бруском 2 между ними. В большей из щек прорезается щель 3 для карандаша 4, который удерживается в нижнем положении благодаря действию винта (шурупа) 5.

    На эскизе показано использование рейсмуса для разметки оси расположения шурупов по скуловому стрингеру.

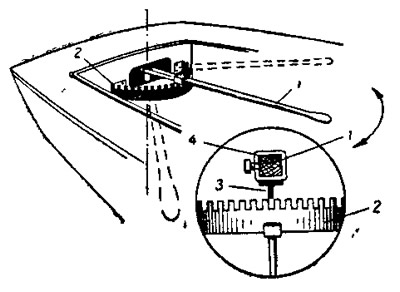

    Стопор для румпеля


    Информация об изображенииСтопор для румпеля
    Стопор для румпеля

    Когда плавание с большими переходами совершается при малой численности экипажа, нередко возникает необходимость как-то закрепить румпель. Например, на время, пока рулевой, не беспокоя отдыхающих товарищей, берет пеленги или сверяется с картой. При установившемся движении даже парусная яхта с закрепленным рулем некоторое время будет идти строго по заданному курсу.

    Простое приспособление для стопорения подъемного румпеля 1 можно сделать в виде металлической изогнутой по дуге окружности пластины 2 с вырезами по верхней кромке. Пластину закрепляют к кормовой стенке кокпита или к палубе, а на нижнюю поверхность румпеля ставят Т- или Г-образный фиксатор 3. Вставив вертикальную стенку фиксатора в один из вырезов, вы зафиксируете румпель в желаемом положении.

    Чтобы исключить возможность произвольного срабатывания устройства, фиксатор надо сделать двигающимся вдоль румпеля (например, на обойме 4 со стопорным болтом).

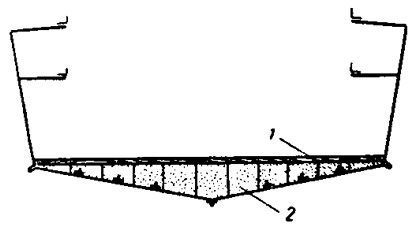

    Слани на дюралевой лодке


    Информация об изображенииСлани на дюралевой лодке
    Слани на дюралевой лодке

    Трудно найти владельца «Прогресса», который считает, что съемные слани заводской конструкции удачны. Советую заменить их постоянными.

    Дно в районе кокпита я выложил кусками пенопласта 2 на клею. Выровняв верхнюю поверхность пенопласта по горизонту на высоте скулы, я заклеил его слоем 3-миллиметровой фанеры 1 и покрыл эпоксидной смолой. Щели по краям зашпаклевал эпоксидной шпаклевкой.

    Сезон эксплуатации показал удобство и надежность конструкции. «Слани» стали бесшумными и «теплыми», теперь не приходится выцарапывать мусор с днища лодки между набором, увеличились жесткость днища и запас плавучести судна. Правда, если возникает необходимость заменить или подтянуть заклепку, в такой монолитной «слани» придется делать отверстие нужного размера с последующей его заделкой.

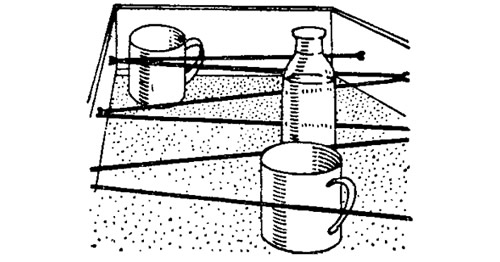

    Полочка для посуды


    Информация об изображенииПолочка для посуды
    Полочка для посуды

    Чтобы посуда не болталась по полке при крене и качке, советуем натянуть между высокими бортиками полки тонкий шнур, как показано на рисунке. Тогда каждый предмет окажется как бы в своей отдельной ячейке.

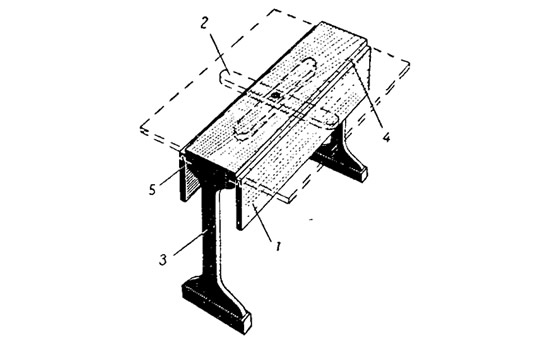

    Конструкция стола


    Информация об изображенииКонструкция стола
    Конструкция стола

    Чтобы не загромождать проход в каюте, крышку стола можно сделать составной из трех частей. Боковые створки подвешиваются к средней тумбе 3 на рояльных петлях 4. В горизонтальном положении эти створки удерживаются поперечиной 2, которая закреплена под столешницей на одном болте так, что может свободно поворачиваться на 90°. В нерабочем положении брус 2 развернут вдоль тумбы, боковые створки опущены и застопорены крючками 5, чтобы ие стучали и не бились о тумбу.
