    Год: 1977. Номер журнала «Катера и Яхты»: 65 (Все статьи)
              0

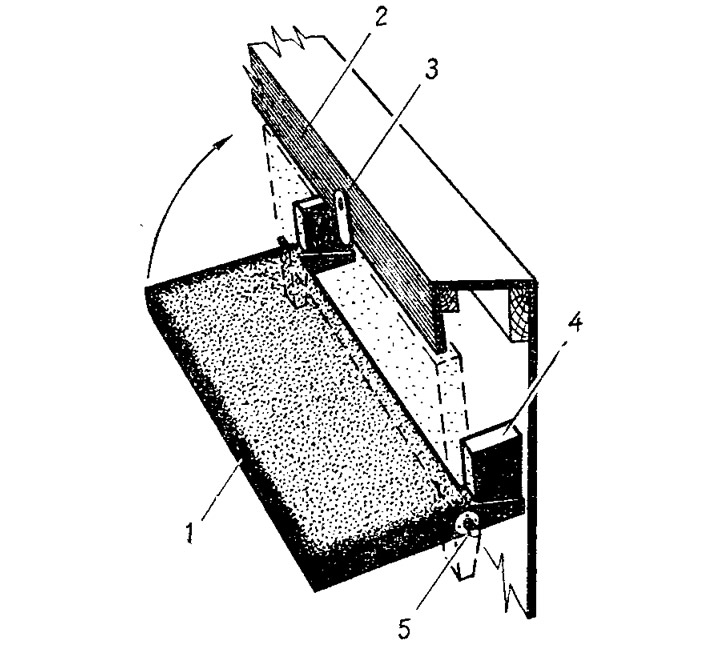

    Откидное сиденье в кокпите


    Информация об изображенииОткидное сиденье в кокпите
    Откидное сиденье в кокпите

    На небольшой мотолодке важно иметь достаточную свободную площадь кокпита, чтобы полностью использовать ее, например, для оборудования дополнительных спальных мест, при швартовке или рыбалке. На своей мотолодке «Флора-2» я изготовил бортовое сиденье-диван, которое можно при необходимости откинуть к борту вровень с внутренним комингсом кокпита 2 (см. рис.). Сиденье 1 с помощью цапф 5 и фланцев со втулками под цапфы крепится к двум соседним шпангоутам. В рабочем положении сиденье удерживается на месте благодаря упорам 4, а для фиксации его у комингса можно сделать простейший стопор в виде металлической пластинки 3, свободно висящей на шурупе.

    Упор для откидных столов и сидений


    Информация об изображенииУпор для откидных столов и сидений
    Упор для откидных столов и сидений

    Упор состоит из двух основных деталей — трубки 3 с шарниром и штока 2 с таким же шарниром 1. Шарнир трубки крепится к столу 4 снизу, а штока — к борту или переборке. Такой упор компактен, прост и надежен, работает безотказно. Все детали его можно изготовить из дюралюминия.

    В верхнем положении стол (или сиденье) фиксируется с помощью автоматического стопора 6. Позиция 5 — петля.

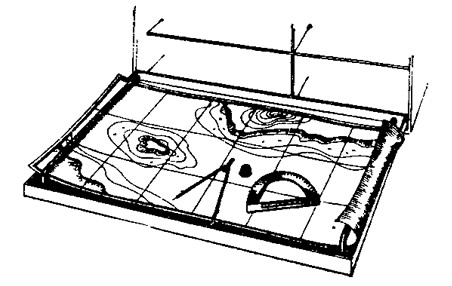

    Фиксаторы для карты


    Информация об изображенииФиксаторы для карты
    Фиксаторы для карты

    Если карты на яхте хранятся свернутыми в рулоны, полезно штурманский стол снабдить простейшими фиксаторами для их крепления.

    Это могут быть латунные прутки или деревянные планки, закрепленные у боковых кромок стола таким образом, чтобы края карты можно было просунуть в щель между столом и фиксатором. Карта на столе не будет сворачиваться в рулон или падать с него при крене.

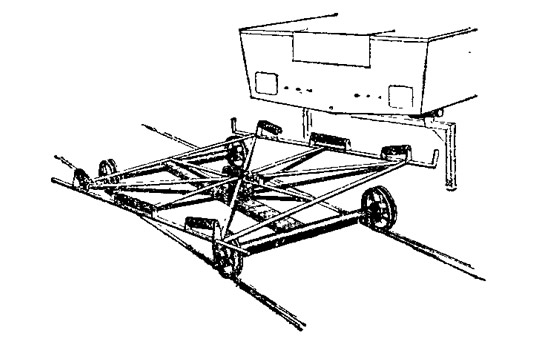

    Тележка для транспортировки лодок по суше


    Информация об изображенииТележка для транспортировки лодок по суше
    Тележка для транспортировки лодок по суше

    На стоянках, где суда хранятся на суше, очень удобно для спуска их на воду использовать специальную тележку, движущуюся по рельсам. Рама на этой тележке для удобства транспортировки свободно вращается вокруг вертикальной оси. Со стеллажа лодка спускается на кильблоки тележки, затем рама поворачивается на 90°, и лодка транспортируется к воде.

    Путевой компас для самых малых судов


    Информация об изображенииПутевой компас для самых малых судов
    Путевой компас для самых малых судов

    Бывает немало ситуаций, когда компас оказывается необходимым даже байдарочникам, идущим вниз по реке. Хочу обратить внимание капитанов самых малых судов на то, что самый удобный для них вариант — появившийся в магазинах сувениров миниатюрный компас-брелок (цена 2 рубля 50 копеек), который довольно часто дарят знакомым-туристам.

    Можно смело использовать подарок по прямому назначению, подвесив его под бимсом или фальшбортом (есть ушко) либо закрепив (есть подставка) неподвижно и нанеся курсовую черту соответственно ДП лодки.

    Картушка плавает в жидкости, налитой в сферический корпус (диаметр 28 мм), верхняя часть которого сделана прозрачной; компас отлично работает в любом положении.

    Вес всего 14 г вместе с цепочкой.

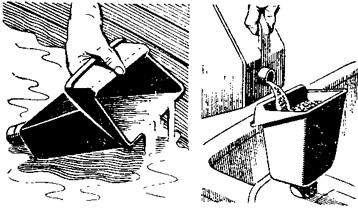

    Черпак-воронка


    Информация об изображенииЧерпак-воронка
    Черпак-воронка

    Шотландская фирма «Ванго» выпускает оригинальный полиэтиленовый черпак, который может использоваться как для удаления воды из лодки, так и в качестве воронки для наполнения бензобаков горючим. «Носик» воронки снабжен простейшим клапаном, который закрывается, когда изделие используется в качестве черпака. Имеется также фильтрующая сетка и мерная шкала, что делает воронку удобной для заливки в баки масел при приготовлении топлива для подвесных моторов.
