    Сдвижная рубка на мотолодке «Днепр»

    Год: 1977. Номер журнала «Катера и Яхты»: 68 (Все статьи)
              0


    Свой «Днепр» я начал модернизировать сразу после покупки.

    Лодки первых выпусков комплектовались реечными сланями, поэтому вся грязь, занесенная в лодку, скапливалась на днище. Новые сплошные слани я сделал из простой фанеры толщиной 7 мм, пропитав ее с двух сторон олифой. Между бортом и сланями поставил уплотнитель из пористой резины.

    Благодаря значительной килеватости днища под сланями остается много свободного места, которое вполне можно использовать для установки стационарных бензобаков. Два бака емкостью по 45 л я сделал из оцинкованного железа и поставил между шпангоутами 4—5 и 5—6.

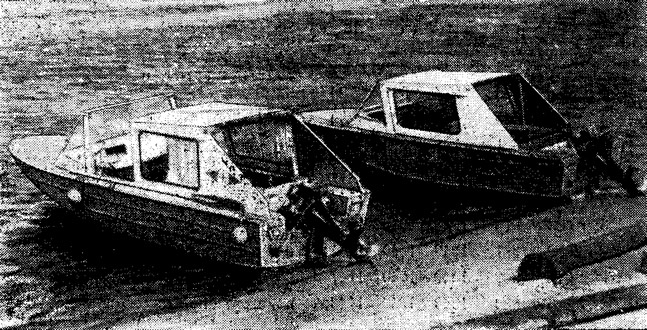

    Информация об изображенииФото сдвижной рубки
    Фото сдвижной рубки

    Кормовой воздушный отсек превратил в дополнительный багажник: ведь это самое сухое и вместительное место в лодке, которое так удобно использовать для укладки спальных принадлежностей и прочих вещей! Чтобы не уменьшился запас плавучести, закрепил в багажнике блоки пенопласта. Для удобного доступа в багажник заднее сиденье пришлось закрепить к стенке рецесса на шарнире. При подготовке к ночлегу оно ставится под углом и образует с передними сиденьями сплошной диван.

    После первого же дальнего плавания (в 1975 г. — из Котласа в Ленинград) у меня появилось желание заменить малонадежный в плохую погоду тент жесткой сдвижной рубкой. Прототипом конструкции послужила рубка мотолодки «Сарепта».

    На «Днепре» стекло сделано очень низким; чтобы поставить рубку, пришлось сначала вдвое увеличить его высоту. Высота готовой рубки от палубы получилась в носу — 620, в корме — 710; длина по крыше от верхнего края ветрового стекла — 1200 мм. Крышу рубки я сделал из листов сплава АМг толщиной 1,5 мм, а стенки — из дюралюминия толщиной 1 мм. В качестве каркаса использовал дюралевые угольники 25X25 и 15X15. Окна рубки вырезал из органического стекла толщиной 3 мм; вставил их в автомобильный резиновый оконный профиль.

    Сзади рубка закрывается тентом из прорезиненной ткани. В хорошую погоду этот тент скручивается снизу вверх и закрепляется под крышей на трех ремнях.

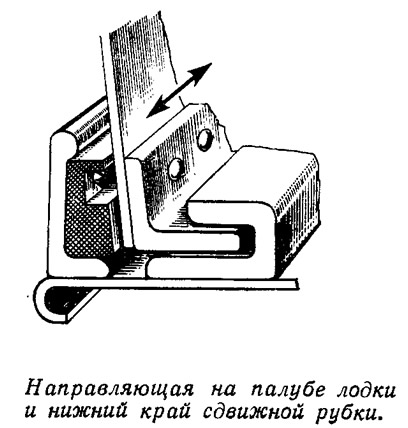

    Информация об изображенииНаправляющая на палубе лодки и нижний край сдвижной рубки
    Направляющая на палубе лодки и нижний край сдвижной рубки

    К нижним краям боковых стенок рубки по всей длине приклепаны дюралевые угольники 15X15, которые при сдвигании рубки скользят в направляющих из угольника 25X25; при этом для фиксирования края рубки от перемещения вверх вертикальная полка угольника отогнута внутрь — край ее развернут горизонтально. На каждом борту поставлены по две направляющие длиной по 700 мм — в районе переднего стекла и в корме. По внешней стороне комингса для легкости хода рубки закреплена капроновая прокладка. На крыше рубки установлены поручни. Вес рубки получился около 25 кг.

    При закрытой рубке можно грести, сидя с веслами в самой корме.

    Лодку эксплуатирую с мотором «Вихрь» и гребным винтом, имеющим шаг 2В0 мм (от мотора «Москва-25»), Скорость лодки с экипажем из двух человек, 80 л бензина, запасным мотором и с прочим походным снаряжением составляет 30 км/ч при 4800 об/мин.
