    Насос «Привета-22» на «Нептуне-23»

    Год: 1979. Номер журнала «Катера и Яхты»: 81 (Все статьи)
              0


    Вот уже пять сезонов я эксплуатирую на Азовском море мотолодку «Ока-4» с мотором «Нептун-23».

    В инструкции по эксплуатации сказано, что при постоянной работе в морской воде после каждой поездки мотор рекомендуется запускать в пресной воде. Выполнение этого условия сопряжено с необходимостью снимать мотор с транца лодки и отсоединять ДУ, поэтому промывка выполняется крайне редко. После того как на моем моторе в течение одной недели разрушились две крыльчатки насоса системы охлаждения, вместо лопастного штатного насоса я решил установить вихревой от мотора «Привет-22». Крыльчатка вихревого насоса не имеет контакта с корпусом насоса и поэтому, по моим расчетам, должна быть более надежной при эксплуатации е морской воде.

    Последующая эксплуатация мотора полностью подтвердила это предположение: насос ни разу не отказал. Из дополнительных достоинств такой помпы можно отметить отсутствие радиального усилия, передаваемого на рессору и ее игольчатый подшипник, и несколько меньшую потребляемую мощность.

    Полость вихревого насоса на «Привете-22» выполнена литьем в дейдвудной трубе и проставке, поэтому для установки такого насоса на «Нептуне» нужно сделать корпус насоса. Верхняя 1 и нижняя 2 части корпуса (рис. 2) изготовлены из дюралюминия. Подгонка наружных размеров корпуса произведена по месту в соответствии с размерами внутренней полости дейдвуда «Нептуна», изготовленной литьем. Необходимо также сделать новую пластину 3 вместо штатной 160.600.057 и обязательно установить в верхний корпус в гнездо диаметром 25,9+0,05 уплотнительную манжету (каталожный № 160.259.100). Без уплотнительной манжеты подача насоса неустойчива, и может прекратиться поступление воды на охлаждение двигателя из-за проникновения в полость насоса (по зазору между рессорой и верхней частью корпуса) отработавших газов.

    На своем моторе я изготовил крыльчатку самостоятельно, но можно использовать и штатную от «Привета-22». Для этого необходимо расточить диаметр посадочного отверстия по размерам рессоры «Нептуна».

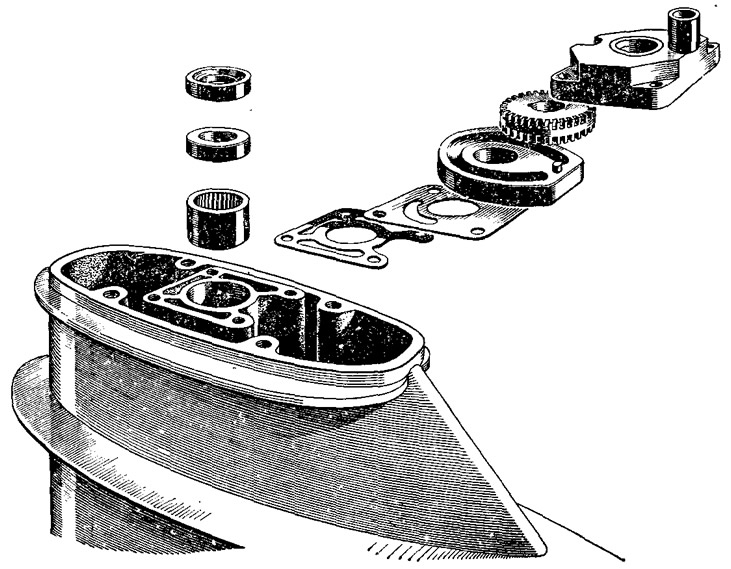

    Информация об изображенииРис. 1. Конструкция вихревого насоса охлаждения для «Нептуна»
    Рис. 1. Конструкция вихревого насоса охлаждения для «Нептуна»

    Установив вихревой насос, я защитил от попадания воды и нижнюю цапфу коленчатого вала, выступающую в полость дейдвуда. Это пришлось сделать из-за ухудшения компрессии в картере нижнего цилиндра — быстрого износа манжет поверхностью цапфы, поврежденной коррозией. Для восстановления герметичности мне пришлось сначала проточить цапфу (см. рис. 2, поз. 7), так как она была уже сильно повреждена, и напрессовать на нее втулку 6 из нержавеющей стали. Защитную насадку я выточил из дюралюминия и на резьбе М56Х1.5 закрепил на нижнем картере.

    После установки насадки попадание воды на цапфу полностью прекратилось.

    Сборка насоса показана на рис. 1.
