    Год: 1986. Номер журнала «Катера и Яхты»: 120 (Все статьи)
              0


    Коленчатый вал двигателей «Вихрь» всех моделей состоит из двух частей, которые имеют торцевые шлицы и соединяются при помощи стяжного болта. Замена коленвала обычно осуществляется в специализированных мастерских. В случае крайней необходимости или при отсутствии мастерских разборку и сборку коленвала можно выполнить самостоятельно, изготовив предварительно два приспособления.

    Головка стяжного болта имеет шесть внутренних граней. Для его затяжки необходим специальный ключ, конструкция которого показана на рисунке. До сборки вала нужно осмотреть состояние торцевых шлицов, убедиться в их чистоте и отсутствии забоин. Обе половины вала следует выставить таким образом, чтобы риски, нанесенные на щеках, расположились в одной плоскости.

    При затяжке болта коленвал нельзя закреплять за квадратный хвостовик, так как это неминуемо приведет к повороту противовеса (это смещение иногда не заметно) и к выходу из строя двигателя. Для закрепления коленвала следует изготовить специальное приспособление. Затягивать стяжной болт нужно до совпадения контровочных отверстий в щеке и болте, как показано на рисунке.

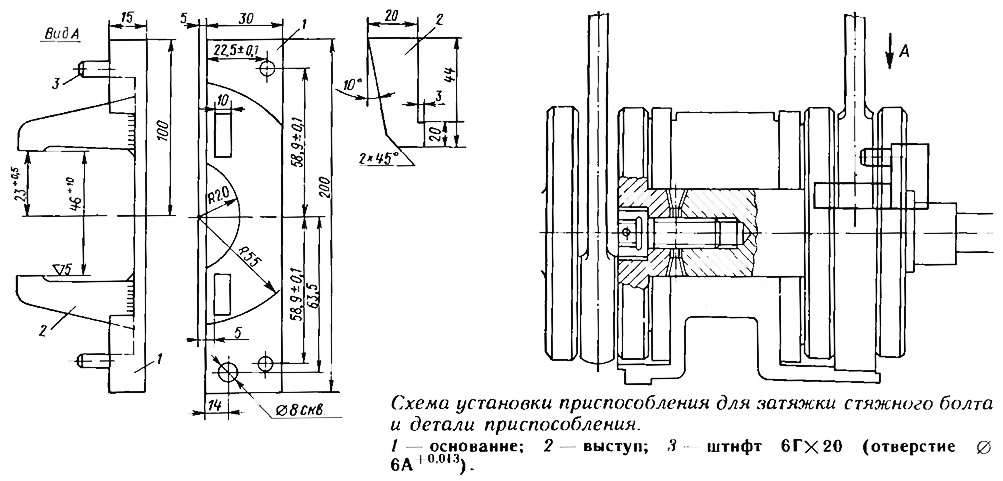

    Информация об изображенииСхема установки приспособления для затяжки стяжного болта
    Схема установки приспособления для затяжки стяжного болта

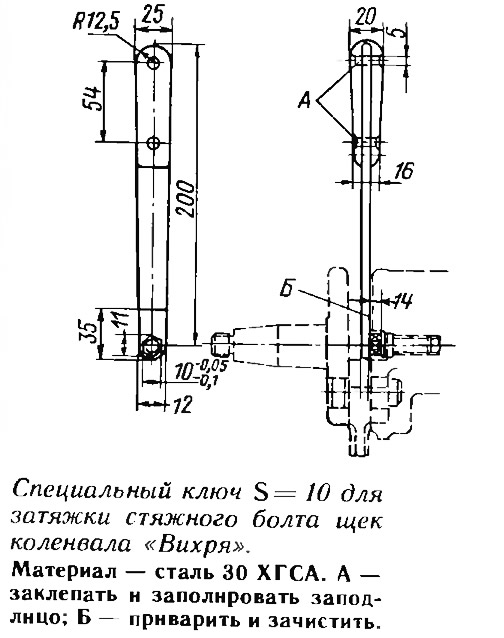

    Информация об изображенииСпециальный ключ
    Специальный ключ

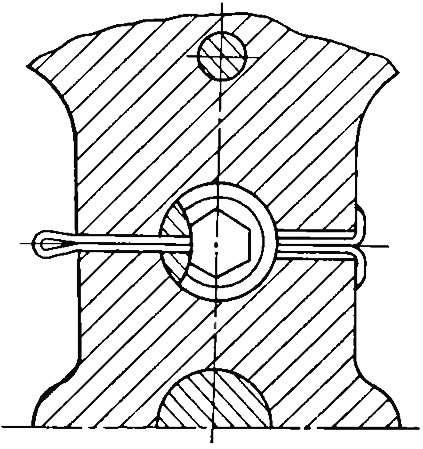

    Информация об изображенииПоложение шплинта в коленчатом вале
    Положение шплинта в коленчатом вале
