    Ремонт виндсерфера «Мустанг» своими руками

    Год: 1990. Номер журнала «Катера и Яхты»: 147 (Все статьи)
              0



    Выпускаемый отечественной промышленностью виндсерфер «Мустанг-М» является наиболее распространенным и доступным для начинающих и любителей. Многолетняя эксплуатация этих досок выявила два наиболее слабых узла конструкции и потребовала оптимального по затратам и надежности ремонта.

    Первым «слабым местом» является узел крепления гика к мачте (шаровое соединение). Основная причина поломки этого узла — перегрузки при попытках установить гик в перевернутом положении (стопорами вниз) начинающими спортсменами. Вначале в месте крепления шарового соединения образуется трещина. Ремонт целесообразно произвести, не дожидаясь полного разрушения. Для ремонта предлагаю использовать металлическую накладку на верхнюю часть передней пластмассовой заделки труб гика. Накладка имеет оригинальную форму и не затрудняет движение гика относительно мачты.

    Информация об изображенииУстановка накладки на заделку гика
    Установка накладки на заделку гика

    Изготавливается она из пластинки жесткого дюралюминия толщиной 2—2,5 мм. Форма накладки показана на рисунке, из которого видно что она копирует форму передней заделки. В накладке сверлятся два отверстия ∅4 мм для крепления ее к заделке винтами М4 с полукруглой головкой. Средний «ус» пластины имеет ширину 8 мм и выгибается по форме крепления шара. В «усе» сверлится отверстие ∅3 мм, а в шаре нарезается резьба М3, после чего они соединяются винтом М3 с потайной головкой со стороны металлического «уса». Выступающие вокруг шара края обрабатываются напильником. Крепление накладки не нарушает прочности гика, так как не приходится сверлить сами трубы.

    Вторым, часто выходящим из строя узлом является место крепления степса к плоскости палубы средней секции. Основные причины этой поломки — большие нагрузки, возникающие при хождении на ребре, транспортировка доски с присоединенным шарниром, слабая конструкция узла крепления степса к тонкой стеклопластиковой поверхности палубы.

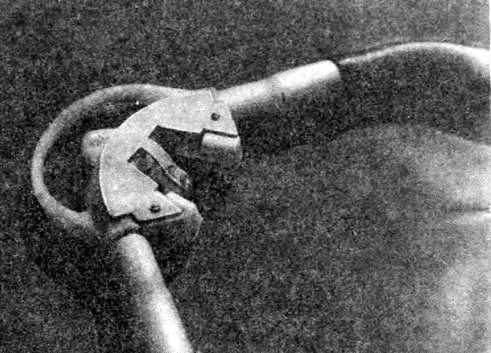

    Информация об изображенииНакладка на заделке гика
    Накладка на заделке гика

    Для ремонта предлагаю использовать пластинку из жесткого дюралюминия толщиной 2—3 мм. Ее размеры 100X180 мм.

    В середине пластины растачивается отверстие по диаметру тонкой (нижней) части стакана. Стакан степса крепится к пластине четырьмя болтами ∅4—5 мм. Высверливать заклепки и отсоединять нижнее кольцо крепления стакана при этом не требуется. Кромки пластика выравниваются заподлицо со стаканом. В пластине сверлятся 4 отверстия ∅4 мм для крепления к палубе.

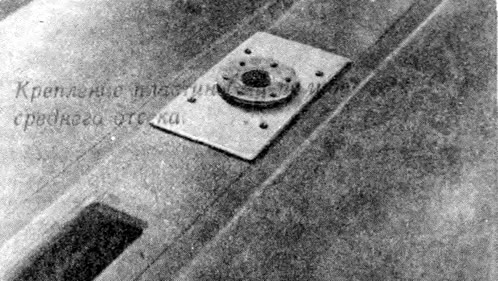

    Информация об изображенииКрепление пластины на изгибе среднего отсека
    Крепление пластины на изгибе среднего отсека

    При подведении гаек для крепящих болтов под обшивку среднего отсека можно использовать четыре латунные полоски толщиной 0,3—0,5 мм, шириной 10 мм и длиной 50—80 мм. На расстоянии 10 мм от конца каждой полоски сверлится отверстие ∅4 мм и припаивается гайка М4. Другой конец полоски загибается, чтобы введенную под обшивку корпуса гайку можно было установить и зафиксировать напротив отверстия в пластине и просверленных отверстий в корпусе. Гайка на полоске вводится через отверстие для стакана в корпусе.

    Затем на нижнюю поверхность пластины наносят эпоксидный клей, устанавливают на корпус и крепят к нему снаружи с помощью четырех винтов М4 и подведенных изнутри гаек. При ремонте желательно использовать болты из нержавеющей стали или оксидированные. Гайки для крепления ремонтной пластины лучше использовать самоконтрящиеся.

    Отремонтированные таким образом узлы надежно эксплуатируются уже более трех лет.
