Чтобы выбрать прицеп для хранения плавсредства, перемещения его по любым дорогам, спуска на воду и подъема без помощи крана, вы должны заранее знать его возможности, т. е. подобрать прицеп совершенно определенной конструкции.
Рассмотрим вначале раму. На ней располагаются опоры для плавсредства, а за часть рамы, называемую дышлом, перевозится вся система вслед за автомобилем. Рама, кроме того, возможно, будет погружаться в воду для спуска или подъема, например, катера.
Практически у всех трейлеров, представленных на рынке, рамы выполнены из стальных труб прямоугольного сечения. Одни производители предпочитают гнуть трубы (в основном тонкостенные) и уже из гнутых заготовок сваривать рамы (Московский ЗСА или ‘Трейлер" из г. Ступино), другие — все изгибы выполняют с помощью сварки (питерские "Вектор" или "Морские системы"), что, безусловно, повышает прочность, хотя и менее технологично. Зарубежные фирмы применяют оба способа при изготовлении рам. Понятно, что каждый производитель рассчитывает прочность рамных конструкций и закладывает ее определенный запас в объявляемые характеристики. В паспортных данных на каждый прицеп указывается "полная масса". Необходимо знать, что часть этой величины—масса самого прицепа, а значит, масса перевозимого груза должна быть, по крайней мере, на эту величину меньше. "Масса автоприцепа" также должна быть указана в паспортных данных.
Практика эксплуатации импортных и отечественных трейлеров по дорогам России и СНГ показала: нельзя приобретать прицеп импортного производства, например финский, грузоподъемностью, точно соответствующей весу перевозимого катера. Для дорог Западной Европы или США расчеты, видимо, соответствуют действительности, а на наших дорогах такой прицеп, предназначенный для перевозки конкретного катера, под этим катером трещит и разваливается. Выход простой—надо покупать прицеп "на размер больше", т.е. следующей весовой категории. В этом случае вы не рискуете остаться с катером посреди дороги, размышляя, как выйти из положения. С прицепами, выпускаемыми отечественными предприятиями, такой казус менее вероятен. Зная наши дороги, конструкторы учли необходимый запас прочности, и прицеп можно подбирать исходя из реального (максимального) перевозимого веса.
Незащищенная черная сталь труб, из которых делают рамы, имеет неприятное свойство — она ржавеет, это известно всем. Если трубы рамы тонкостенные, со временем это может стать опасным. Обратим внимание на то, как производители защищают от ржавчины и коррозии основной несущий элемент трейлера — раму. Лучше всего — горячая оцинковка всей рамы целиком, когда покрытие сплошным слоем закрывает конструкцию и снаружи и изнутри, но для этой цели они должны решить задачу поиска ванн подходящего размера. Она не так проста, как кажется. Для оцинковки рамы под плавсредство весом до 380 кг нужна ванна не меньше, чем 3.6х1.5 м в плане, а весом 430 кг — 4.5х1.7 м. "Вектор" и "Трейлер" решили задачу оцинковки рам размером 5х2 м, что соответствует весу плавсредства до 570 кг. А если плавсредство тяжелее? На рынке готовый оцинкованный отечественный трейлер вы вряд ли найдете, скорее импортный, но тут возникнут другие трудности (о них уже говорилось выше).
По иному пути пошел "Кировский завод" с "Морскими системами": для обеспечения жесткости конструкции здесь не гнут трубы, а варят рамы из труб с толщиной стенки 3-8 мм. Естественно, такая конструкция несколько тяжелее (это для аквабайка неоправданно, а вот для тяжелого катера прочная рама прицепа — то, что надо). Такая рама трейлера, огрунтованная и окрашенная снаружи современными материалами, не менее долговечна, чем сам катер. Подобный подход, когда оцинковываются только носовой упор ("коряга") и регулируемые поддерживающие конструкции, а сама рама красится, позволил "Морским системам" не быть "привязанными" к размерам ванн. На рис. 1 представлен фрагмент такого трейлера после четырехлетней эксплуатации — видны участки, незащищенные краской. "Морские системы" производят трейлеры под любой размер и вес катера, яхты (хоть вертолета). Так, уже год успешно эксплуатируется трейлер под 4.5-тонный катер "Командор". Здесь производство малосерийное, но и плавсредства отличаются друг от друга, а возможности фирмы позволяют получить трейлер для перевозки и хранения и вашей "любимой игрушки".

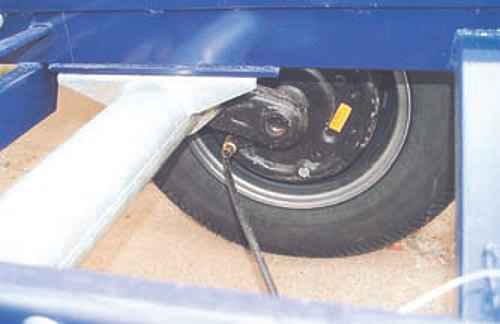

Между рамой и дорогой — подвеска, или шасси. Посмотрим, что предлагают производители. Вариантов немного. Пружинная подвеска с параллелограммом рычагов не встречается вовсе, с длинными А-образными рычагами присутствует только на давно не выпускающихся моделях. Нынешние производители, отечественные и зарубежные, ограничиваются зависимой рессорной или торсионной подвеской. Конструктивные схемы рам в обоих случаях позволяют расположить киль катера на высоте 150-400 мм над осью колес трейлера (высота в большинстве случаев может регулироваться), в этом отношении различия схем несущественны, а указанная высота больше зависит от искусства инженера-конструктора. Узел торсионной подвески используется готовый — от сертифицированного производителя комплектующих для прицепов. У прицепов фирм "Трейлер", "Вектор", "Морские системы" чаще всего это узлы фирмы "Knott" (‘Autoflex-Knott"). Ширина колеи, нагрузка на ось, разрезной узел или нет определяются модельным рядом стандартных изделий фирмы. Как видим, производитель прицепа берет стандартный узел или узлы и монтирует их на своей раме. Поэтому трейлер с торсионной подвеской может оказаться несколько дороже, чем с рессорной. Зато налицо достоинства независимой подвески и отсутствие амортизаторов, а значит и возможных проблем с ними. Кроме того, стандартные узлы торсионной подвески (рис. 2) позволяют сделать трейлер многоосным, распределив вес катера уже не на две точки дороги, сохранив при этом преимущества независимой подвески.
Следующий узел — сцепное устройство (рис. 3), закрепленное на дышле и крепящее весь трейлер к шару фаркопа автомобиля. Отечественные производители трейлеров и с этим важным узлом не стали экспериментировать: на прицепах Московского ЗСА, "Трейлера", "Вектора" и "Морских систем" красуются надежные сцепные устройства фирмы "Knott" (Knott GmbH Eggstatt). По правилам, все прицепы полной массой свыше 750 кг должны быть оборудованы тормозами. Иными словами, перевозить плавсредство, если оно весит свыше 500-550 кг на трейлере, не оборудованном тормозами, нельзя. Для 550-килограммового катера еще может подойти прицеп из стандартного ряда, например, "Трейлера" или "Вектора", с габаритными размерами примерно 5070х2100х740 мм, но это уже предельные размеры рам, которые удается им оцинковывать, поэтому невелико, в общем, количество трейлеров этих фирм, оборудованных тормозами.
Следует сделать маленькое отступление. ООО "Трейлер", помимо прочего, серийно выпускает двухосный грузовой прицеп с торсионной подвеской для перевозки груза массой 900 кг (полная масса — 1300 кг, размеры кузова 3200x1300x310 мм), оборудованный сцепным и тормозным устройствами фирмы "Knott", и прицеп для перевозки погруженной на него колесной техники (до 1500 т), также оборудованный торсионами, сцепным и тормозным устройствами "Knott". Оба изделия защищены горячей оцинковкой.
Тормозное устройство фирмы "Knott" инерционного типа, механическое, с тросиковой передачей усилия тормозным барабанам колес. Тросик в оболочке защищен от проникновения воды к нему система отработана и, как выяснилось при эксплуатации, нареканий не вызывает. Инерционная автономная система тормозов избавляет от необходимости соединения систем автомобиля и прицепа и связанных с этим технических трудностей и неудобств при использовании. Гидравлическая инерционная система тормозов трейлера встречается значительно реже (на прицепах производства США) и требует большего внимания в эксплуатации, чем механическая. Разумеется, если прицеп оборудован тормозной системой (например, "Knott"), у него есть и стояночный тормоз, и привод, включающий этот тормоз в случае, если на ходу прицеп отсоединился от автомобиля-буксировщика.
Около прицепного устройства располагается и регулируемая по высоте дополнительная роликовая опора. Для чего она нужна — ясно: центр тяжести прицепа смещен от оси подвески вперед, и процесс соединения прицепа с машиной может оказаться весьма трудоемким и неудобным. Значительно проще просто крутить ручку домкрата и подкатывать уже приподнятое сцепное устройство к шару. Здесь есть один момент, на который нужно обратить внимание. Эта роликовая опора для удобства эксплуатации делается съемной, а раз так, она "любит" самопроизвольно отвинчиваться и теряться по дороге. Каждый понимает, как неприятно обнаружить такую пропажу, ведь все дальнейшие операции с прицепом будут тяжелы буквально. Не ленитесь снимать "легким движением руки" эту роликовую опору после присоединения трейлера к машине и ставить ее обратно, отцепляя его, — вам же будет спокойнее.
На дышле располагается и носовой упор, который в просторечии часто зовут "корягой". На рис. 4-5 хорошо видна конструкция этого узла. Стойка носового упора перемещается по длине дышла при первоначальной установке плавсредства на трейлере так, чтобы в загруженном транспортном состоянии сцепное устройство давило на шар фаркопа с нагрузкой не более 20-40 кгс, в зависимости от марки машины-буксировщика (см. "КиЯ" №174). Коряга фиксируется на дышле, и больше ее расположение (при перевозке именно данного катера) не меняют. При настройке подбирают положение носового упора для катера и фиксируют конструкцию на все время эксплуатации. Важная часть "коряги" — устанавливаемая на ней лебедка. В настоящее время на отечественных трейлерах ставят лебедки производства США или Голландии, в прежние времена встречались корейские, но они оказались ненадежными (металл ломался и рвался). Производителям рекламации надоели, и теперь повсюду красуются чуть более дорогие, но реже выходящие из строя лебедки "Dutton" или "Kenzo". Без лебедки затянуть катер на трейлер будет довольно сложно, поэтому при покупке обратите внимание на то, чтобы, во-первых, она была, во-вторых — обозначенное на лебедке усилие соответствовало не менее чем половине веса катера (см. рис. 4, 5). Именно обратите внимание, так как на некоторых, находящихся в продаже в целом неплохих трейлерах ООО "Трейлер", не только лебедка, но и весь носовой упор не были обнаружены. Если форштевень плавсредства не традиционно заостренный или есть другие особенности, то на трейлере, выпущенном ООО "Морские системы", "корягу" могут установить такой формы, какая нужна лично вам.
Каждый прицеп должен быть снабжен стоп-сигналами, указателями поворота, габаритными огнями, подсветкой номерного знака, а также катафотами (со всех сторон). У всех отечественных и зарубежных трейлеров, встречающихся в продаже, весь набор сигналов и электрики, присоединяемой через стандартный разъем к электросети автомобиля, присутствует. Проблема может возникнуть только с герметичностью корпусов этих фонарей. Ни на одном прицепе не обнаружены фонари хотя бы с IP54. Значит во время дорожной тряски всякое может случиться, и при окунании трейлера в воду она будет и в фонарях. Поэтому при покупке трейлера проверьте, чтобы стекла фонарей держались не просто на защелках, а с помощью фиксаторов или привычных автомобилистам винтов, иначе их можно просто потерять по дороге. Перед тем как окунать трейлер в воду, отсоедините электроразъем прицепа от розетки автомобиля, дайте минут десять остыть лампочкам и только затем выполняйте спуск. Лампочки и предохранители останутся целыми, что и было нужно. Сигналы разные производители размещают по-своему: "Трейлер" — в самом конце рамы на последней поперечной балке; "Вектор" и Московский ЗСА — на задних поверхностях колесных брызговиков; "Морские системы" — или в конце рамы на поперечной балке внизу или на съемной поперечной балке, прикрывающей винторулевой комплекс. В каждом случае можно найти и достоинства и недостатки такого расположения сигналов.
Теперь ответим, наверное, на самые важные вопросы: как плавсредство стоит (лежит) на трейлере, какие бывают схемы и для какого случая та или иная подходит.

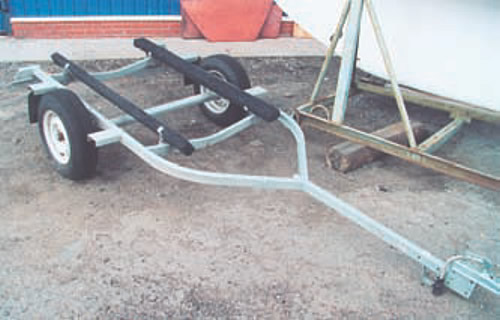

Условно можно подразделить используемые схемы заменителей кильблоков на три группы в зависимости от того, из каких стран они "пришли" к нам. Американская схема: два продольных ложемента для опоры бортов (рис. 6), чаще всего в виде деревянных брусьев, покрытых ворсистым материалом, а иногда в виде трубчатой скобы под ворсистым чехлом.
Схема пригодна для транспортировки плавсредств, которым противопоказаны "сосредоточенные", точечные, нагрузки на днище (например, тонкая оболочечная конструкция).
К недостаткам схемы следует отнести то, что для спуска — подъема весь трейлер надо загнать довольно глубоко в воду до всплытия плавсредства, что лучше всего делать по бетонному слипу яхт-клуба. На необорудованном, диком, берегу такая схема может доставить лишние хлопоты. Например, глубины водоема в данном месте достаточно, чтобы плавсредство было на плаву, но вы загнали в воду и трейлер и заднюю часть машины... и в результате лишь смочили киль, поскольку дно водоема слишком плавно понижается.
Южноевропейская, или немецкая, схема: под килем катера располагается центральная балка, на которой находятся широкие ролики — катки. Для того чтобы катер не опрокидывался, стоя на роликах, предусмотрены пара (или две) кильблоков, заранее отрегулированных по соответствующим местам днища (рис. 7).
Для такой схемы слишком плавное понижение дна водоема не страшно. По роликам можно столкнуть катер в воду (куда вы его уже завезли), осталось совсем немного — снять с трейлера. В обратной ситуации лебедка поможет затянуть по роликам катер на трейлер.
Североевропейская, или скандинавская, схема: под килем катера также широкие ролики — катки, но вместо кильблоков или ложементов — ролики, расположенные на подвижных конструкциях (рис. 8, 9). При такой схеме для спуска на воду нужно загонять трейлер в воду. А вот для подъема из воды достаточно подвезти трейлер к тому месту, где нос катера коснулся дна. Дальнейшие операции осуществляются с помощью лебедки, и катер по роликам въезжает на трейлер. Данная схема позволяет погрузить на трейлер катер, лежащий на земле; в процессе затягивания лебедкой трейлер въедет под катер, а подвижные ролики правильно сориентируют его.
Схема лучше других подходит для спуска — подъема на необорудованном берегу, но у нее есть свои недостатки. Если у вашего плавсредства довольно тонкая оболочечная конструкция днища, ролики (боковые) могут представлять для него угрозу как концентраторы напряжения. Попросту говоря, они могут продавить это днище.
При выборе трейлера (с роликами) одной из европейских схем надо иметь ввиду еще и следующее:

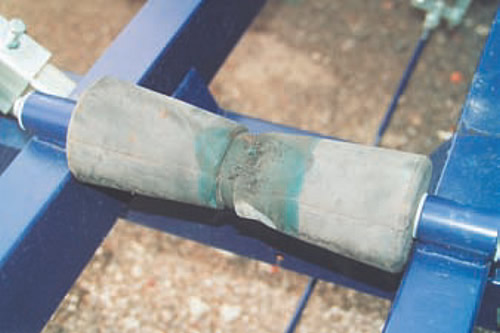

- если корпус вашего плавсредства металлический, он — угроза для опорных резиновых роликов под килем; чтобы ролики после нескольких поездок не были "съедены" катером (рис. 10, 11), они должны быть не резиновыми, а пластмассовыми;
- если материал корпуса плавсредства — пластик или дерево, ролики обязательно должны быть резиновыми, так как пластиковые портят днище.
В заключение надо отметить, что разделение на американскую, южно- и североевропейскую схемы довольно условно. В любой стране производители выпускают трейлеры по каждой из названных схем.

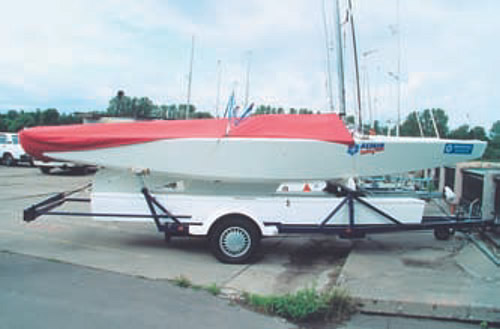

Какие схемы предпочитают отечественные производители? Московский ЗСА имеет явное пристрастие к американской схеме; "Вектор" и "Трейлер" — в основном к южноевропейской или американской схемам; "Морские системы" — к североевропейской схеме, но выпускает и небольшие трейлеры по южноевропейской и американской схемам, а также трейлеры для яхт с неубирающимся плавником (на рис. 12 показаны стандартные трейлеры для перевозки "звездников").
В целом, на нашем рынке можно подобрать трейлер (в том числе отечественный), подходящий для любого плавсредства или изготовить по специальному заказу на основе большого количества уже наработанных вариантов.
В документах на каждый автомобиль обязательно указывается максимально допустимая масса буксируемого прицепа. "Полная масса", обозначенная в документах на прицеп, не должна быть больше, чем разрешенная для автомобиля. Действительно, если масса прицепа с катером превышает разрешенную величину, то отбуксировать его до места безопасно, не сломав автомобиль или не попав в аварию, вы не сможете. Следовательно, нужен другой автомобиль-буксировщик с "полной массой" более 3.5 т категории "С" и, конечно, водитель с подходящими правами. Если эта категория "открыта" у вас, смело садитесь за руль этого автомобиля.
Основные данные некоторых отечественных трейлеров
Фирма | Габаритные размеры, мм | Допустимый вес плавсредства, кг | Примерная стоимость, руб. |
Московский ЗСА | 3625x1580x740 | До 380 | 16 650 |
"Вектор" | 5694x2100x1100 | До 590 | 30 750 |
" | 4500x1785x1000 | До 430 | 22 900 |
ООО "Трейлер" | 4200x1800 | До 900 | 33 000 |
" | 4500x1785x1000 | Ок. 430 | 22 900 |
" | 5070x2070x740 | До 570 | 20 550 |
" | 5600x2250 (колея 1900) | До 1900 | 65 000 |
