    Год: 1966. Номер журнала «Катера и Яхты»: 6 (Все статьи)
              0

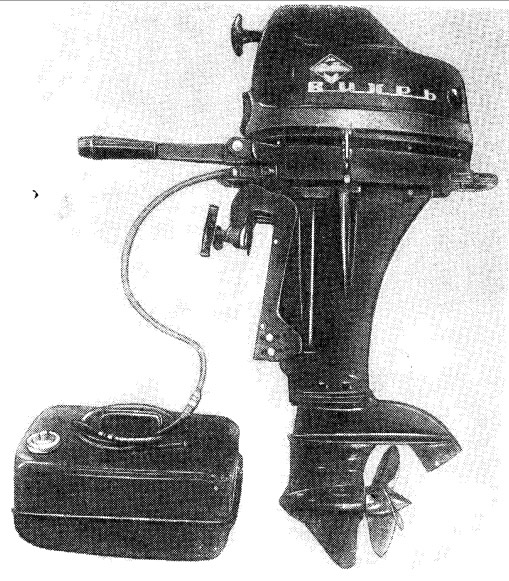

    С целью удовлетворения потребности в мощном моторе с конца 1965 г. выпускается новый подвесной лодочный мотор «Вихрь», предназначенный для широкого использования на мотолодках и малых катерах хозяйственного спортивного и туристского назначения.



    Основные технические данные мотора «Вихрь»

    Тип двигателядвухцили ндровый двухтактный, карбюраторный
    Диаметр цилиндра67 мм
    Ход поршня60 мм
    Рабочий объем до420 см3
    Степень сжатия6,5
    Мощность после приработки17—20 л. с.
    Число оборотов коленчатого вала (максимальное)4500—5000 об/мин
    Расход топлива при максимальных оборотах8—9 кг/час;
    Тип зажиганиямаховичное магнето с вынесенными катушками высокого напряжения
    Запускручной с самоубирающимся тросом
    Топливобензин автомобильный по ГОСТ 2084—56 с 4÷6% автола по ГОСТ 1862—60
    Вес48 кг

    Мотор состоит из следующих основных частей: двигателя, дейдвудной трубы, привода гребного винта, подвески, топливной системы, стартера и системы зажигания.

    Двигатель двухцилиндровый, двухтактный, карбюраторный с кривошипно-камерной продувкой. Управление впуском смеси в кривошипные камеры осуществляется золотниковыми шайбами, вращающимися заодно с коленчатым валом.

    Цилиндры двигателя изготовлены из алюминиевого сплава с чугунными гильзами отдельно один от другого. В цилиндрах выполнены каналы для подвода продувочной смеси в рабочую полость цилиндра, канал для выпуска выхлопных газов в глушитель и каналы для охлаждающей воды. Цилиндры крепятся к картеру двигателя, состоящему из трех частей, соединенных между собой болтами. В картере имеются две кривошипные камеры, в полости которых вращаются кривошипы коленчатого вала. В средней части картера выполнен соединяющий карбюратор с кривошипными камерами канал, через который подводится свежая рабочая смесь. В картер запрессованы три шариковых радиальных и два игольчатых подшипника, которые являются опорами коленчатого вала.


    Информация об изображенииПродольный разрез мотора
    Продольный разрез мотора

    Уплотнение между кривошипными камерами осуществляется лабиринтным кольцом. На картере имеются фланцы для крепления карбюратора, топливного насоса, основания магдино, цилиндров.

    Коленчатый вал двигателя состоит из двух частей, собранных на прессовых посадках. Между собой половины соединяются при помощи торцевых шлицов. Шатуны — штампованные. В верхнюю головку шатуна запрессована бронзовая втулка. Кривошипная головка вращается на игольчатом сепараторном подшипнике. Выводы коленчатого вала уплотнены резиновыми сальниками. В верхней части коленчатого вала имеется конус для посадки маховика; нижняя часть соединяется с вертикальным валом, передающим вращение на гребной винт.

    Поршни отлиты из алюминиевого сплава. Каждый поршень имеет по два компрессионных поршневых кольца.

    Выхлопные газы из полости цилиндров попадают в глушитель, который в значительной мере снижает уровень шума выхлопа.

    Смазка двигателя осуществляется маслом, добавляемым в бензин.

    Охлаждение двигателя — водяное. Забортная вода подается помпой по трубке и по сверлению в нижней крышке картера к цилиндрам, а затем по каналам в глушителе стекает в дей-двуд.

    Двигатель монтируется на поддоне, имеющем рукоятки для переноса лодочного мотора.

    Дейдвудная труба, выполненная из алюминиевого сплава, является элементом, соединяющим двигатель, редуктор и подвеску, В дейдвудной трубе имеется (заформована при литье) трубка подачи воды от водяной помпы к двигателю. В кронштейны дейдвудной трубы запрессованы резиновые амортизаторы для соединения с подвеской.

    Привод гребного винта состоит из редуктора и вертикального вала. Редуктор — конический, реверсивный. Реверс осуществляется перемещением муфты по шлицам валика до зацепления с шестернями переднего или заднего хода. В верхней части редуктора крепится водяная помпа.


    Корпус редуктора, выполненный из алюминиевого сплава, состоит из двух частей, соединяемых винтами.

    Смазка редуктора осуществляется нигролом, заливаемым в полость корпуса редуктора. На выходной вал редуктора крепится алюминиевый гребной винт.

    Подвеска служит для крепления мотора к транцу лодки. С дейдвудной трубой подвеска соединена при помощи резиновых амортизаторов, уменьшающих вибрацию лодки при работающем моторе. Подвеска состоит из двух струбцин, соединенных шпильками. Имеется запорное устройство, предотвращающее опрокидывание мотора при заднем ходе.

    Топливная система мотора включает бак, соединительный шланг, топливный насос и карбюратор. Подача топлива — принуди-тельная, насосом. Топливный бак переносного типа может быть установлен в любом месте лодки; емкость бака 20 л. Соединительный шланг имеет муфту для надевания на штуцер двигателя и ручную подкачивающую помпу для подачи топлива перед запуском.

    Топливный насос диафрагменного типа приводится в действие изменением давления в полости кривошипной камеры верхнего цилиндра. В насосе имеются отстойник и фильтр для очистки бензина. Карбюратор поплавкового типа с горизонтальным расположением диффузора обеспечивает приготовление рабочей смеси на всех режимах работы двигателя. Стартер — ручной.

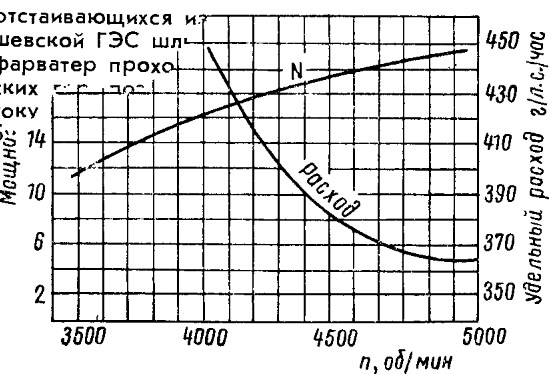

    Информация об изображенииВнешняя характеристика мотора «Вихрь»
    Внешняя характеристика мотора «Вихрь»

    Система зажигания двигателя состоит из маховичного магнето низкого напряжения, двух катушек зажигания (бобин) высокого напряжения и двух свечей типа А8У. Магнето обеспечивает бесперебойное зажигание в диапазоне от 200 до 5000 об/мин. Магнитное поле создается постоянными магнитами, закрепленными в маховике.

    Сверху мотор закрывается металлическим кожухом.


    Управление мотором осуществляется поворотом рукоятки газа на румпеле. Включение реверса производится рукояткой, расположенной на передней стенке поддона, где, кроме нее, имеются кнопка подсоса карбюратора и кнопка «стоп» двигателя.

    С мотором «Вихрь» стандартная дюралевая лодка «Казанка» с двумя пассажирами развивает скорость 3 порядка 40÷45 км/час, а с пятью пассажирами — до 35 км/час. Мотор «Москва» соответственно дает скорость 27 и 15 км/час.


    Наличие глушителя существенно снижает шум, повышает комфорт при длительных прогулочных поездках и значительно уменьшает утомляемость при продолжительной езде. Мотор хорошо запускается при пусковых оборотах, в два раза меньших, чем у мотора «Москва». Это позволяет иметь устойчивые обороты малого газа и хорошую приемистость на всех режимах.

    При соблюдении инструкции по эксплуатации надежная работа мотора гарантируется заводом в течение 500 часов.

    Значительная скорость лодок с мотором «Вихрь» повышенной мощности требует хорошего освоения его материальной части, жесткого соблюдения правил вождения любительских судов и содержания в технически исправном состоянии как корпуса лодки, так и самого мотора.
