    Подвесной лодочный мотор ПЛМ-3 «Ветерок-12»

    Год: 1968. Номер журнала «Катера и Яхты»: 14 (Все статьи)
              0

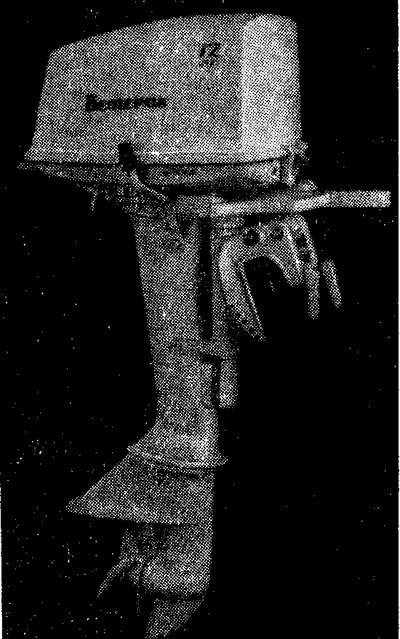

    Информация об изображенииФото мотора ПЛМ-3
    Фото мотора ПЛМ-3

    Головным конструкторско-экспериментальным бюро по стационарным малолитражным двигателям и лодочным моторам (ГКЭБ) Ульяновского завода малолитражных двигателей на базе серийного подвесного мотора «Ветерок» создана модель более мощного мотора ПЛМ-З («Ветерок-12»), Вес, габариты, большая часть узлов и деталей нового «Ветерка» остались прежними. Мощность возросла за счет увеличения диаметра Цилиндра.

    Двигатель двухтактный, с дефлекторной продувкой Цилиндров, Система зажигания — от маховичиого магнето типа МЛ-10-2с; свеча — типа А7, 5Ус. В качестве топлива применяется автомобильный бензин А-66 или А-72 (ГОСТ 2084—56) с добавлением 5% масла АКа-10, АКЗп-10, АСп. Для смазки редуктора используется летнее, трансмиссионное автотракторное масло (нигрол). Габариты мотора (с поднятым румпелем): 500X350X1055 мм. Трехлопастной гребной винт имеет диаметр 210 и шаг 225 мм.

    Номинальный рабочий объем мотора — 248,68 см3 — дает право устанавливать его на спортивных мотолодках класса «МВ» (до 250 см3).

    Основные данные мотора ПЛМ-3


    Мощность максимальная при 5000 об/мин, л. с12±0,5
    Число цилиндров2
    Диаметр цилиндра X ход поршня, мм60 X 44
    Степень сжатия (эффективная)6
    Тяга на швартовах, кгне менее 80
    Карбюраторпоплавковый типа К-ЗЗВ
    Часовой расход топлива, кгне более 5
    Фазы газораспределения (в градусах)
    выпуск140
    продувка110
    Передаточное отношение редуктора13:22
    Емкости бензобака, л20
    Вес мотора, кг26,5

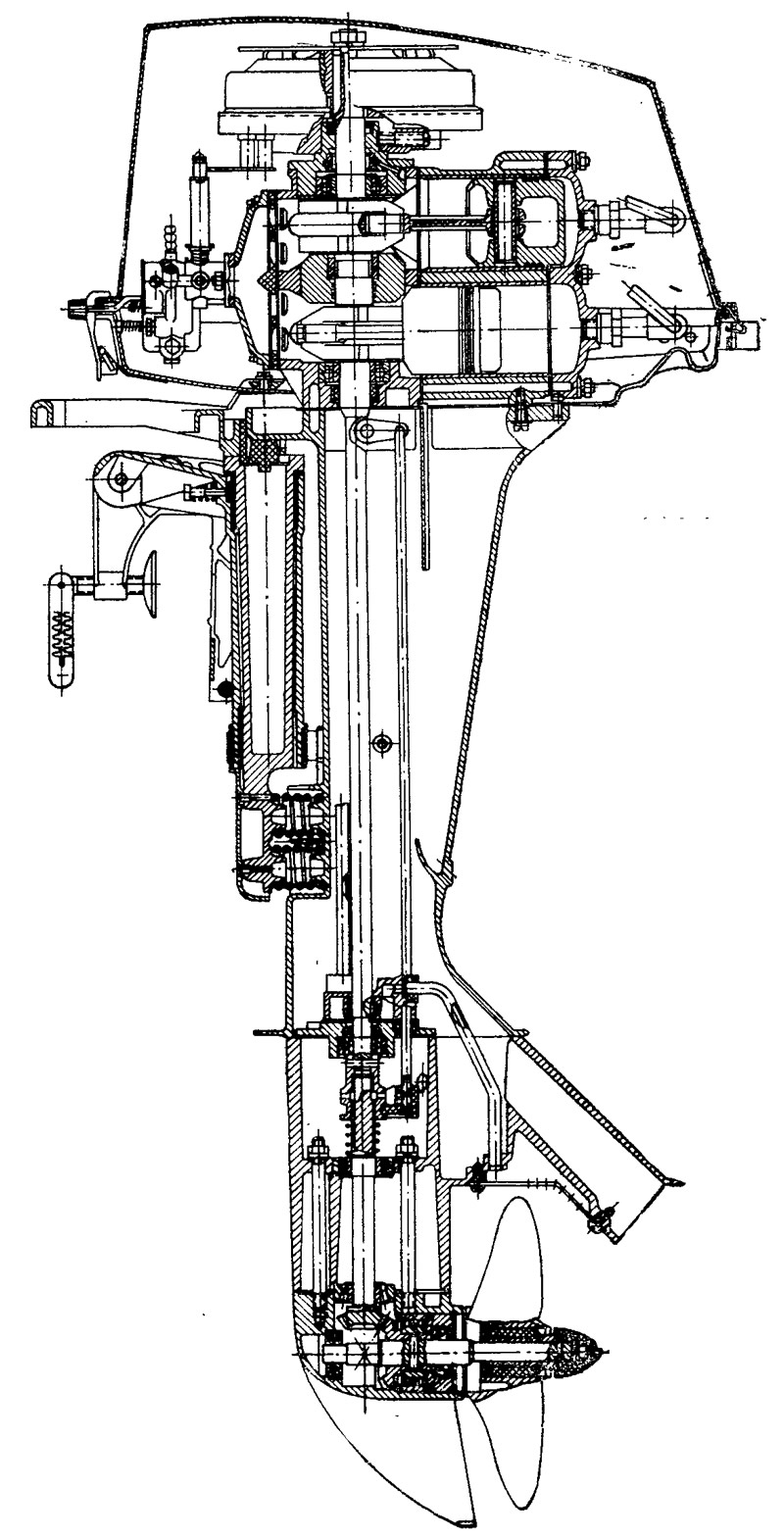

    Информация об изображенииОбщая схема мотора ПЛМ-3
    Общая схема мотора ПЛМ-3

    У подавляющего большинства зарубежных конструкций, например, у всех моторов фирм «Меркюри» и «Мак-Куллог» (США), отношение S/D более 0,8, а у моделей фирмы «Пента-Электролюкс» (Швеция) даже более единицы. У «Ветерка-12» S/D = 0,733, что ниже оптимального, хотя и в допустимых пределах. Низкое значение S/D выбрано с целью добиться наиболее полной унификации с моделью 175 см3 («Ветерок-8»), уменьшения габаритов и веса двигателя. Длина шатуна на обоих моторах одинакова — 80 мм, что дает возможность использовать одни и те же кожухи и дейдвуды.

    Конструктивные схемы моторов примерно совпадают. Из 232 различных деталей «Ветерка-12» только 40 оригинальных, в том числе: коленчатый вал, блок цилиндров, головка блока цилиндров, картер, поршень, поршневой палец и поршневые кольца, клапанная перегородка, впускной патрубок, средняя опора коленчатого вала. Причем картер, коленчатый вал, блок и головка цилиндров выполнены по типу аналогичных деталей «Ветерка-8» с учетом увеличения размера между осями цилиндров. Диаметр шатунных шеек коленчатого вала увеличен с 17,5 мм до 19,9 мм и равен диаметру коренных шеек, что повысило жесткость и улучшило технологичность детали. Несколько изменена конфигурация нижней части картера и фланца крепления перегородки с целью упрощения отливки, расширено проходное сечение на впуске топлива. Расстояние между осями цилиндров увеличено на 14 мм: на 10 мм из-за увеличения диаметра цилиндра с 50 до 60 мм и на 4 мм, чтобы обеспечить более интенсивное охлаждение (проблема охлаждения заставила увеличить и сечение водяных карманов между цилиндрами).

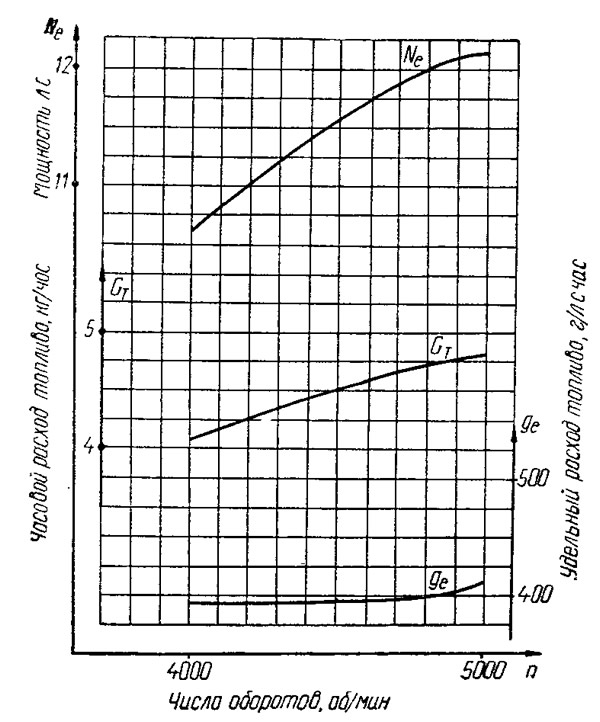

    Информация об изображенииВнешняя характеристика
    Внешняя характеристика

    Шатунно-поршневая группа серийного и нового моторов однотипна. Диаметр поршневого пальца на «Ветерке-12» увеличен с 13 до 15 мм. Плита управления с румпелем, дейдвуд, подвеска и подводная часть обоих моторов одинаковы, за исключением нескольких деталей. Шестерни редуктора «Ветерка-12» имеют спиральный зуб. В первых партиях мотор «Ветерок-12» будет иметь некоторые отличия в конструкции дейдвуда.

    Все подшипники, сальники и прочие резинотехнические изделия, детали электрооборудования и топливной системы (кроме карбюраторов) у обоих моторов одинаковы. Карбюраторы «Ветерка-12» и «Ветерка-8» отличаются только диаметрами диффузоров и смесительных камер.

    Конструкторы ГКЭБ работают над дальнейшей унификацией моторов.

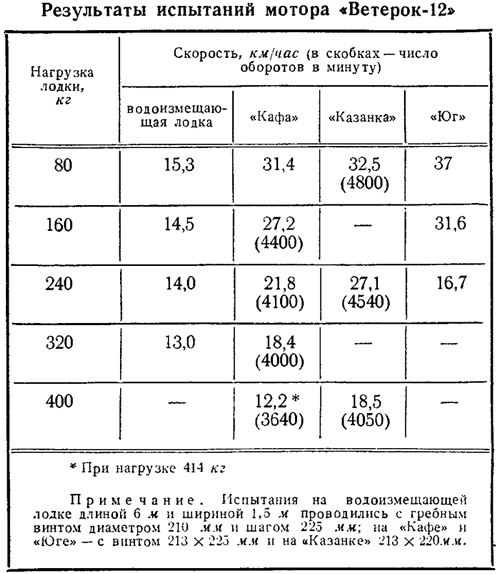

    Опытные образцы «Ветерка-12» прошли стендовые и эксплуатационные 500-часовые испытания. Летом 1966 г. опытный образец «Ветерка-12» мощностью 12,4 л. с. при 5000 об/мин испытывался на лодке «Казанке» в условиях маршрутного пробега по Волге: Ульяновск — Чебоксары — Ульяновск, на деревянной водоизмещающей и пластмассовых лодках.
