    Новый двигатель «М-100В» для водометных катеров

    Год: 1970. Номер журнала «Катера и Яхты»: 23 (Все статьи)
              0



    В прошлом году на Богородском механическом заводе выполнена судовая конверсия автомобильного двигателя «ГАЗ-53». Этот легкий восьмицилиндровый двигатель с V-образным расположением цилиндров предназначен для установки на быстроходные катера с водометными движителями.

    Основные данные двигателя М-100В

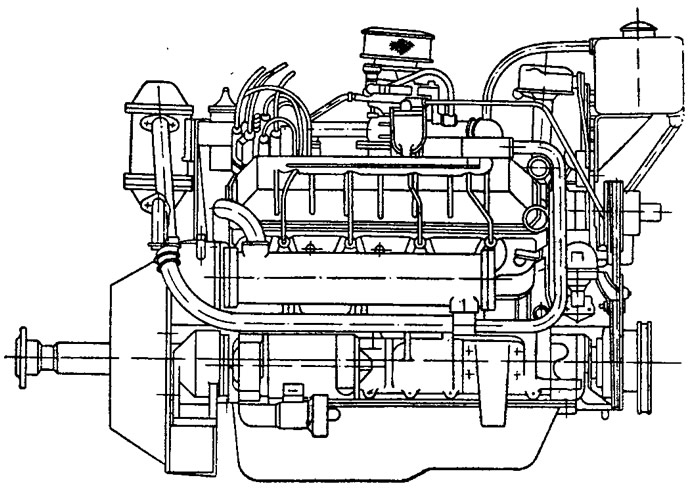

    Информация об изображенииОбщий вид двигателя «М-100В»
    Общий вид двигателя «М-100В»

    Мощность, э, л. с.:
    номинальная90
    максимальная, длительностью до 1 часа100
    Число оборотов, об/мин:
    номинальное2800
    максимальное2900
    минимально устойчивое525÷475
    Диаметр цилиндра X ход поршня, мм92Х80
    Рабочий объем двигателя, дм34,25
    Степень сжатия6,7
    Максимальный крутящий момент на валу двигателя, кгм26,3
    Удельный расход топлива, г/л. с. час240
    Габариты, мм1158X868Х825
    Вес, кг305±15
    Моторесурс до первой переборки, час600

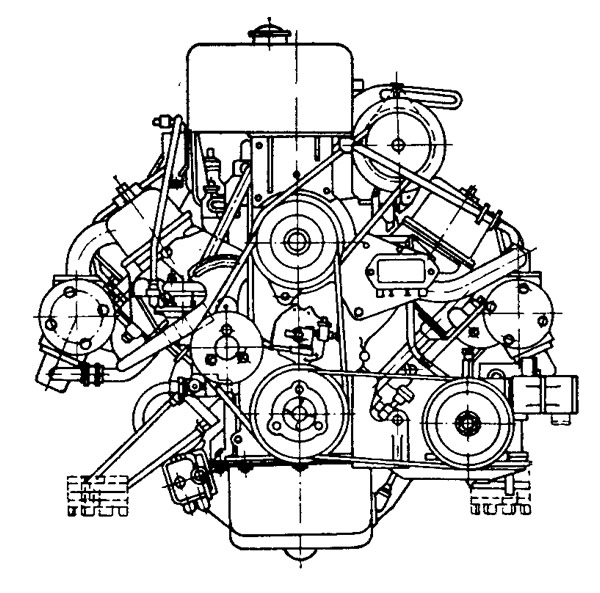

    Информация об изображенииВид двигателя сбоку
    Вид двигателя сбоку

    При конвертировании на двигатель установили насос забортной воды и шкив отбора мощности для его привода, трубопроводы системы охлаждения, датчик тахометра числа оборотов коленчатого вала двигателя, датчик температуры масла в поддоне, пламягаситель на всасывающее отверстие карбюратора, водоводяной и водомасляный холодильники, реле-регулятор, катушки зажигания и поддон с сеткой под карбюратор.

    Выхлопные коллекторы заменены на новые с водяным охлаждением. Изменены также опоры двигателя для установки его на судовой фундамент.

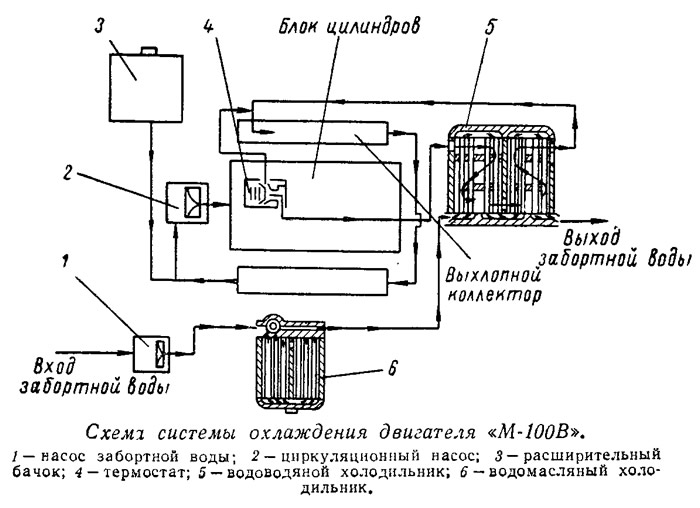

    Информация об изображенииСхема системы охлаждения двигателя «М-100В»
    Схема системы охлаждения двигателя «М-100В»

    Так как двигатель устанавливается на амортизаторах, то для соединения коленчатого вала с валом водометного движителя к маховику двигателя присоединена высокоэластичная резиновая муфта. В ведомую ступицу муфты (2) на шлицах вставлен промежуточный валик (1). Шлицевое соединение позволяет вдвигать валик внутрь эластичной муфты при сборке и разборка валопровода, судового упорного подшипника и самой муфты, а также при необходимости отсоединять вал водометного движителя от двигателя. Для предохранения резиновой оболочки муфты от механических повреждений, случайного попадания на нее смазочного масла и топлива, а также из соображений безопасности эластичная муфта закрыта кожухом (4).

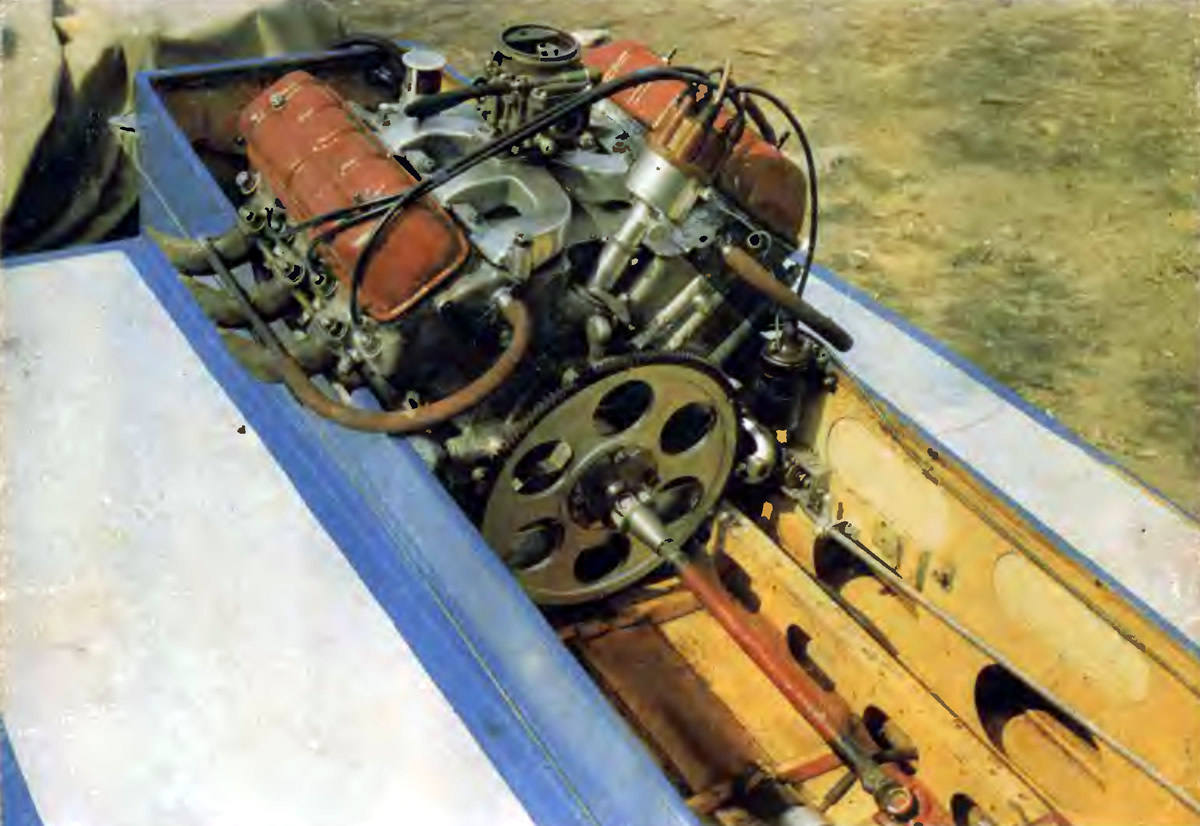

    Информация об изображенииФото двигателя «М-100В» на катере
    Фото двигателя «М-100В» на катере

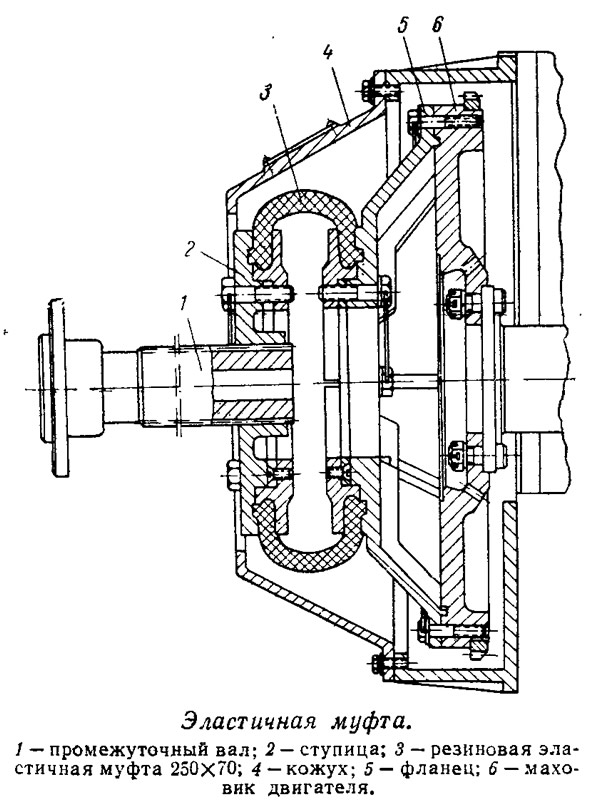

    Информация об изображенииЭластичная муфта
    Эластичная муфта

    Двигатель «М-100В» имеет двухконтурную систему охлаждения. Пресная вода внутреннего контура при работе двигателя перегоняется циркуляционным насосом (2) по замкнутой схеме: циркуляционный насос — зарубашечное пространство блоков цилиндров, головки цилиндров, впускная труба, корпус термостата, межтрубное пространство водяного холодильника, зарубашечное пространство выпускных коллекторов, циркуляционный насос. Термостат регулирует температуру циркуляционной воды, способствует ускоренному прогреву холодного двигателя и препятствует проходу воды через холодильник при температуре на выходе ниже 65° C.

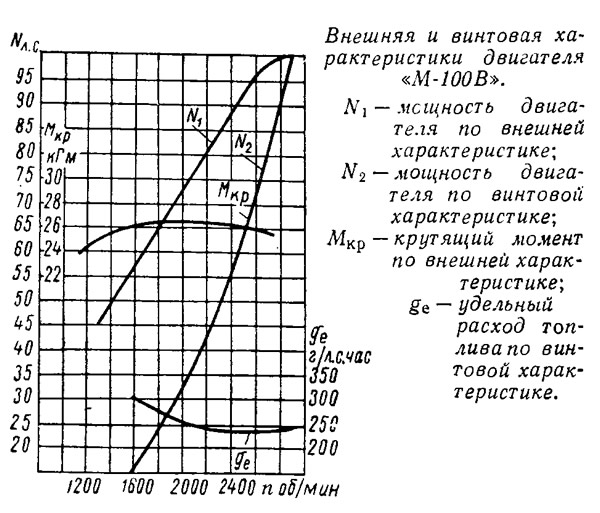

    Информация об изображенииВнешняя и винтовая характеристики двигателя «М-100В»
    Внешняя и винтовая характеристики двигателя «М-100В»

    Забортная вода, засасываемая насосом через кингстон и фильтр, прогоняется через трубки водомасляного и водоводяного холодильников и выпускается за борт, В крышке водомасляного холодильника находится перепускной клапан, который направляет холодную забортную воду мимо секций холодильника, ускоряя тем самым прогрев масла после запуска холодного двигателя.

    В разработке проекта и испытаниях двигателя принимали участие инженеры-конструкторы Богородского завода тт. В. Н. Жегалов, М. И. Хохлов, Н. Н. Погорелое и др. под руководством А. Е. Степанова и Б. С. Слюнина. В настоящее время двигатель «М-100В» уже применяется на пластмассовых водометных служебно-разъездных катерах.
