    Дистанционное управление для моторов «Москва»

    Год: 1970. Номер журнала «Катера и Яхты»: 26 (Все статьи)
              0


    Информация об изображенииОбщий вид ручек управления

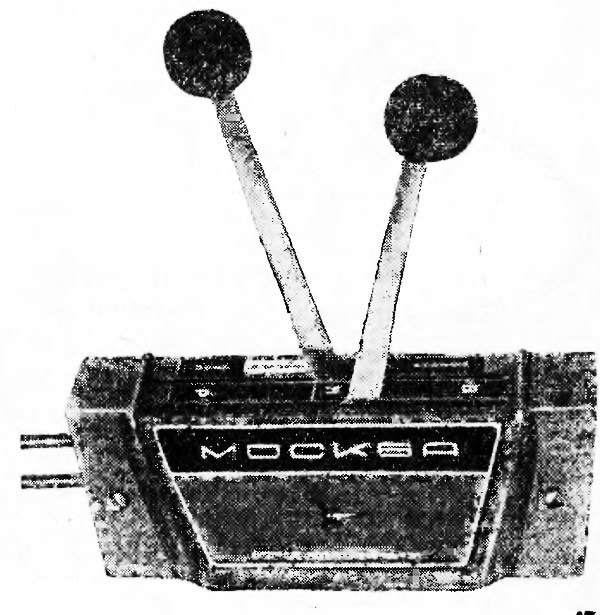

    Общий вид ручек управления

    Как уже сообщалось, на Ржевском моторном заводе разработано универсальное дистанционное управление реверсом и газом для подвесного мотора «Москва» С небольшими изменениями деталей крепления его можно устанавливать и на других подвесных моторах.

    Система состоит из коробки управления с двумя рукоятками и двух тросов — управления дроссельной заслонкой карбюратора и реверсом. Для установки и подключения к мотору дистанционное управление снабжено: быстро защелкивающимися соединениями 16 (рис. 3), держателем троса 9 и кронштейном реверса 17 для моторов «Москва» и «Москва-М». На моторе «Москва-25» держатель троса 9 крепится к кронштейну М67.3300009, который входит в комплект мотора; к мотору «Москва-25А» трос крепится непосредственно на поддоне.

    Информация об изображенииРис. 1 Схема упаковки сектора на ручке
    Рис. 1 Схема упаковки сектора на ручке

    Коробка управления состоит из кожуха 1, корпусов 5 и ручек реверса 4 и газа 7, детали которых взаимозаменяемы. Верхние и нижние горизонтальные стороны корпусов 5 выполняют роль зубчатой рейки. На каждой ручке крепится капроновый сектор 3 и втулка, на которую одевается шестерня 10 и ползунок 6. Ручка газа фиксируется в любом положении. Конструкция корпусов позволяет соединять их по два и по четыре, для управления одним или спаренными моторами.

    Информация об изображенииРис. 3. Схема устройства коробки

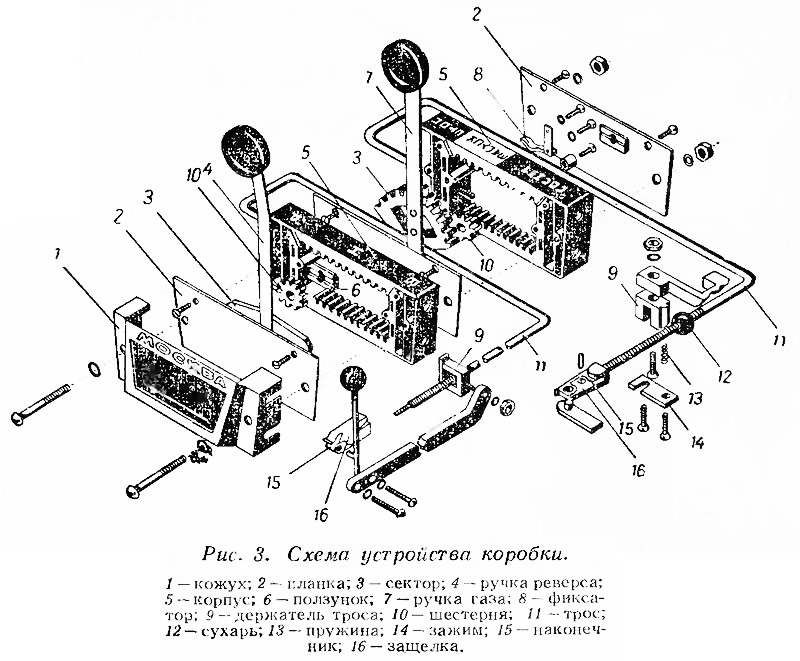

    Рис. 3. Схема устройства коробки

    На торцах коробки имеется четыре резьбовых отверстия для ввертывания тросов, что дает возможность устанавливать дистанционное управление на любом борту лодки. За счет перестановки шестерни и сектора может быть получено требуемое направление движения сердечника троса (рис. 1).

    Информация об изображенииРис. 2. Регулировка длины троса

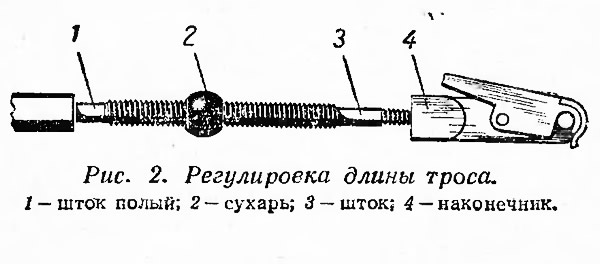

    Рис. 2. Регулировка длины троса

    Трос дистанционного управления состоит из оплетки и стального сердечника, совершающего возвратно-поступательное движение. На концы сердечника напрессованы штоки с защелкивающимися соединениями, а на концы оплети — муфты с ввернутыми бронзовыми штоками. Регулировка длины троса производится перемещением капронового шарика (сухаря) по штоку, который после регулировки вкладывается в держатель троса (рис. 2).

    Дистанционное управление комплектуется скобой для крепления тросов рулевого управления к мотору.
