    Водометный двигатель из подвесного мотора «Стрела»

    Год: 1972. Номер журнала «Катера и Яхты»: 38 (Все статьи)
              0

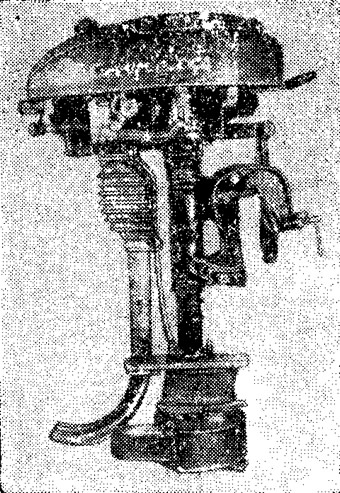

    Информация об изображенииФото водомета
    Фото водомета

    Я не ошибусь, если скажу, что десятки тысяч «Стрел», «ЗИФов-5» и других устаревших моделей лежат мертвым грузом у владельцев лодок, заменивших эти моторы на более мощные и современные. А между тем несложно превратить «Стрелу» в легкий водометным моторчик, незаменимый для походов и рыбалки на самых мелких речках и озерах. Тем более, что запасные части для «Стрелы» в продаже до сих пор есть, да и сам мотор достаточно надежен.

    Для изготовления простой водометной приставки не требуется отливать детали из силумина — конструкцию движителя можно сделать целиком сварной из тонколистовой нержавеющей стали, мало подверженной износу в засоренной песком воде. Нужно будет приобрести проставку (цена 1 руб. 13 коп.), в которой закрепляются подшипники валика водомета (см. рис.). По концам проставка 8 закрывается верхней и нижней пластинами 6 и 12, которые стягиваются шпильками 7 и 22 вместе с дейдвудом мотора. К верхней пластине крепится планка 23 выхлопного патрубка 21, к нижней — корпус движителя 14.

    Информация об изображенииОсновные детали водомета
    Основные детали водомета

    Корпус имеет два донышка, которые нужно разметить радиусами из шести центров, расположенных на окружности диаметром 16 мм. В нижнем донышке сделайте отверстие диаметром 52 мм для забора воды, в верхнем — диаметром 27 для прохода втулки 15, к фланцу которой крепится ротор. К нижнему донышку на прихватках приварите ободок из полосы 11X460 мм с резьбой для крепления боковины 26 корпуса шестью винтами М4. При подгонке боковины между донышками корпуса рекомендую проложить деревянный кружок толщиной 50 мм Изогнув полосу, стяните ее проволокой и приварите к верхнему донышку. Выходное сопло выкроите из двухмиллиметровой стали и также приварите к корпусу. Готовый корпус приварите точками к донышку водозаборника 18 — в центре и к ободку у входного отверстия.

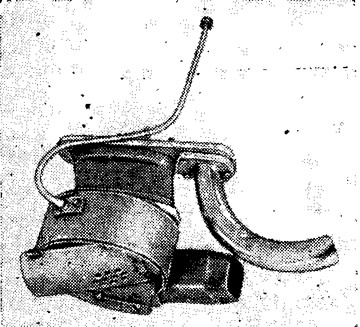

    Информация об изображенииВид водомета снизу
    Вид водомета снизу

    Ротор-крыльчатка 19 имеет восемь лопаток радиального типа, приклепанных к диску диаметром 110 мм. Каждую лопатку нужно изогнуть по радиусу 55 мм, причем центры этих радиусов должны находиться на окружности диаметром 55 мм.

    В канавке фланца ротора установите пружинный замок для цилиндрического штифта 5X22 мм, которым фланец крепится на оси.


    Информация об изображенииЭскиз для разметки статора
    Эскиз для разметки статора

    Для отбора воды на охлаждение двигателя на боковой стенке улитки под углом в 120° от выходного сопла по направлению вращения поставьте отводную трубку (медь, диаметр 7 мм). Вход трубки в статор для облегчения движения струи нужно расположить не по радиусу, а под углом в 45°. Трубка окольцовывается, впаивается оловом в дугообразную медную пластинку 20X60 толщиной 4 мм и присоединяется к статору двумя винтами М4 с потайными головками.

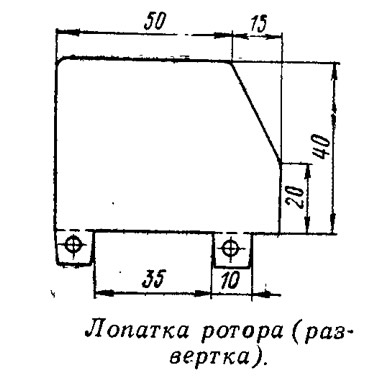

    Информация об изображенииЛопатка ротора (развертка)
    Лопатка ротора (развертка)

    На верхней и нижней крышках проставки имеются отверстия для заливки и слива нигрола. Нижний подшипник № 202 заменен на более плоский № 201 с боковой прокладкой из полоски толщиной 1,5 мм. Под ним находится сальник 35X15, запрессованный в гнездо нижней крышки.

    Шпилька 7 (без головки) позволяет собрать воедино блок проставки, залитый нигролом. Для этого на ней нужно продолжить резьбу и поставить три дополнительные гайки толщиной 5—6 мм с прокладками.

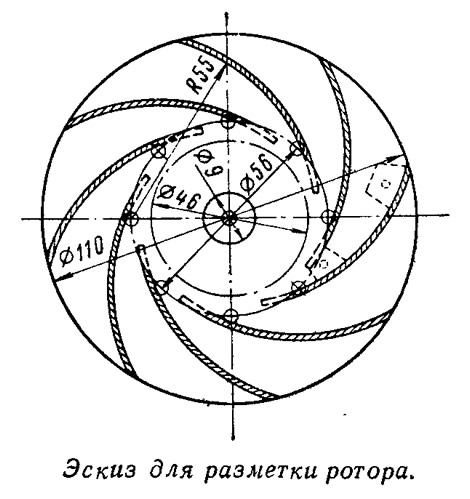

    Информация об изображенииЭскиз для разметки ротора
    Эскиз для разметки ротора

    К корпусу водомета проставка присоединяется с помощью алюминиевой прокладки 13 двумя болтами M6X20. Прокладку нужно закрепить к дну проставки заклепками или винтами М5. Шпилька 22 утапливается головкой в верхнем донышке корпуса.

    Вертикальный вал 1 укорочен на 110 мм, так как сам двигатель получился короче на 185 мм. Вес всей водометной приставки — 3,7 кг. Вставляя дно корпуса, не забудьте в стыке у выходного сопла проложить полоску микропористой резины.

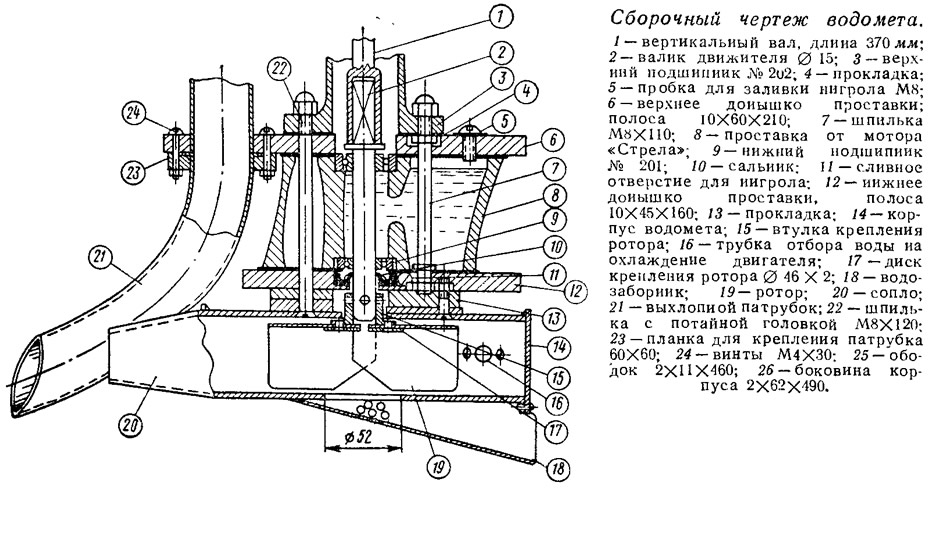

    Информация об изображенииСборочный чертеж водомета
    Сборочный чертеж водомета

    Скорость, полученная при испытаниях с водометной «Стрелой» на «Казанке» с одним человеком плюс 60 кг груза — 12 км/час, с тремя — 9 км/час.

    Двигатель я не переделывал, но в магнето поставил второй сердечник с катушкой и мостиковым выпрямителем для подзарядки аккумуляторов и освещения 10-ваттной фарой.

    Чтобы заменить винт на водомет, мне нужно всего лишь отвинтить и снова завинтить две гайки.
