    Стационарная установка из мотора «Ветерок-8Э»

    Год: 1980. Номер журнала «Катера и Яхты»: 88 (Все статьи)
              0

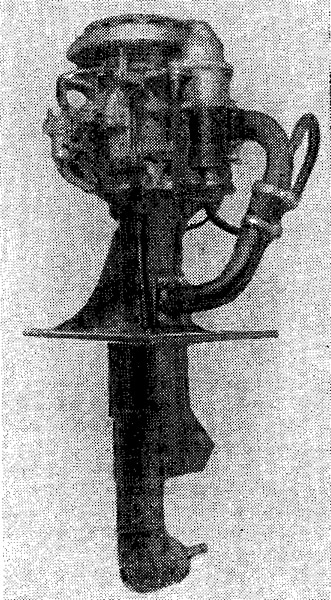

    Информация об изображенииОбщий вид установки
    Общий вид установки

    В последнее время за рубежом многие моторостроительные фирмы выпускают стационарные карбюраторные двигатели для парусных яхт, изготовляемые на базе серийных подвесных моторов. Информация по этому вопросу, опубликованная в «Катерах и яхтах», послужила основой для создания подобного двигателя на базе отечественного мотора «Ветерок-8Э». Этот мотор зарекомендовал себя как один из самых надежных.

    Опорный фланец выполняется в виде прямоугольной плиты размером 250Х300Х10 мм из сплава В95, Редуктор соединяется с ней при помощи проставки, по высоте равной толщине фундаментной подушки. Проставка имеет поперечное сечение каплеобразной формы, нижняя плоскость которой идентична корпусу редуктора мотора и имеет крепежные отверстия.

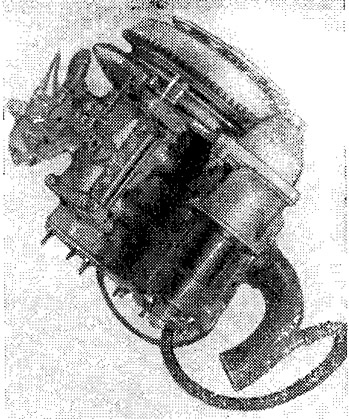

    Информация об изображенииДвигатель с установленным электростартером СТ-353
    Двигатель с установленным электростартером СТ-353

    Дейдвудная труба «Ветерка» была укорочена на 120 мм. Затем перечисленные детали были собраны в кондукторе и сварены арго-но-дуговой сваркой. Для придания большей жесткости конструкции дейдвудную трубу и опорную плиту раскрепили тремя кницами. После завершения сварочных работ обе привалочные плоскости были отфрезерованы.

    Вертикальный вал использован серийный, но укороченный на 120 мм; трубка подачи охлаждаемой воды изготовлена заново.

    Для предотвращения попадания воды в двигатель на больших углах крена была изготовлена стальная перегородка между привалочными поверхностями двигателя и дейдвудной трубы. Разъемы уплотнены прокладками.


    Информация об изображенииОпорная плита в сборе с укороченным дейдвудом и выхлопным патрубком
    Опорная плита в сборе с укороченным дейдвудом и выхлопным патрубком

    Конструкция выхлопного коллектора была сделана с расчетом на предотвращение попадания воды в двигатель на больших углах крена.

    Для удобства запуска холодного двигателя мотор был ос нашей электростартером левого вращения типа СТ-353 с электромагнитным пускателем, а также системой электронного бесконтактного зажигания.

    Установленный грузовой редуктор и двухлопастной гребной винт со складывающимися лопастями обеспечили получение максимальной тяги двигателя при номинальной частоте вращения.

    После окончательной сборки двигатель был испытан в ванне, а затем установлен на яхту. В настоящее время он успешно эксплуатируется.
