Двигатели с воздушным охлаждением на малых судах

Вода в качестве средства охлаждения двигателя внутреннего сгорания используется практически с первых же лет его существования. Тем более оправдано применение двигателей с водяным охлаждением на судах, на которых нет недостатка в сравнительно холодной забортной воде.

И тем не менее, в последнее десятилетие конструкторы ДВС все чаще обращаются к использованию не водяного, а воздушного охлаждения и не только для двигателей наземных транспортных средств, но и для судовых двигателей. Одной из причин этого является всеобщая озабоченность сохранением чистоты внешней среды. К чистоте выхлопа и явлениям, сопутствующим работе двигателей на судах, предъявляются все более строгие требования. Как бы ни был «чист» двигатель с водяным охлаждением, вместе с нагретой водой из его системы охлаждения всегда выбрасывается в воду какое-то количество горючего и смазочного масла, проникающих в систему в результате не абсолютной герметичности соединений.

Есть и другие доводы в пользу воздушного охлаждения судовых ДВС, причем все они вытекают из недостатков систем водяного охлаждения. Взять хотя бы коррозию рубашки двигателя от контакта ее поверхностей с проточной забортной водой. Коррозия блока цилиндров и его головки нередко является главной причиной преждевременного выхода двигателя из строя. Правда, некоторые фирмы снабжают системы охлаждения протекторной защитой в виде цинковых анодов, монтируемых в водопроточных каналах двигателя. Однако периодически протекторы нуждаются в замене, для чего необходима частичная разборка двигателя.

Коррозия может быть также уменьшена при использовании двухконтурной системы водяного охлаждения, при которой в замкнутом внутреннем контуре циркулирует пресная вода. Однако применение двухконтурной системы усложняет конструкцию двигателя, увеличивает его массу и удорожает монтаж на судне: двигатель необходимо снабдить водо-водяным и водо-масляным холодильниками; кингстоном, фильтром и насосом забортной воды; термостатом; смонтировать трубопровод с определенным числом соединений. Эта система является весьма уязвимой, требует постоянного внимания и контроля со стороны обслуживающего персонала — нужен контроль за температурой воды, работой насоса, очисткой фильтра и водозаборника, не говоря уже о необходимости открывать перед запуском кингстон забортной воды.


Как показывает опыт, в двадцати случаях из ста причиной отказа двигателей являются неполадки в системе водяного охлаждения как на судах, так и на наземных транспортных средствах. Вероятность отказа системы охлаждения повышается при эксплуатации судна в воде, засоренной взвешенными частицами ила или песка, которые забивают фильтры и приемную решетку системы. При отрицательных температурах возможно размораживание двигателя, при котором в рубашке цилиндров и головке блока могут появиться трещины.

Как надежные и неприхотливые в эксплуатации ДВС воздушного охлаждения получили широкое распространение на тракторах, грузовых автомобилях, дорожных и горных машинах, работающих в самых сложных условиях. Одним из крупнейших поставщиков дизелей с воздушным охлаждением на мировом рынке является фирма «Дёйтц» (ФРГ), выпускающая в настоящее время около 40 моделей таких ДВС мощностью от 5 до 500 л. с. Имеются образцы 1000-сильных дизелей, однако дальнейшему повышению мощностей ДВС с воздушным охлаждением препятствует чрезмерное увеличение размеров ребер охлаждения цилиндров, что, помимо увеличения габаритов и массы двигателей, вызывает определенные конструктивные трудности.

Использование ДВС воздушного охлаждения на судах не является технической новинкой, точнее будет сказать, что в последние годы оно получает новый толчок. Можно, например, вспомнить глиссеры 30-х годов или современные мелкосидящие катера с воздушными винтами, приводимыми от мощных авиационных моторов. На большинстве судов на воздушной подушке ДВС с воздушным охлаждением приводят во вращение вентиляторные установки. В этих случаях используются такие положительные качества двигателей воздушного охлаждения, как малый вес на единицу мощности и простота конструкции. Поскольку ДВС устанавливаются за воздушным винтом или вентилятором — в струе воздуха, имеющего достаточно высокую скорость, охлаждение их не представляет никаких проблем.

---

В последние годы судостроители обращают пристальное внимание на двигатели другого рода — надежные и имеющие большой моторесурс дизели воздушного охлаждения, пригодные для более тяжелых условий службы на судах различного назначения. Одними из первых типов судов, которые стали оснащаться дизелями воздушного охлаждения, стали спасательные шлюпки и бортовые катера для морских судов. Для них ценна возможность запуска двигателя до спуска шлюпки на воду, когда она еще висит на шлюпбалках и заполняется людьми. Как только шлюпка окажется на воде и будут отданы гаки шлюп-талей, она немедленно отойдет от борта.

Конструкция современных шлюпочных дизелей с водяным охлаждением рассчитана на работу в течение 10—12 мин без контакта шлюпки с водой, но ДВС воздушного охлаждения может работать в таких условиях неограниченное время без опасности закипания воды, которая существует у обычных шлюпочных дизелей. Кроме того, при плавании в арктических водах в систему водяного охлаждения приходится добавлять антифриз и предусматривать специальные устройства для облегчения холодного запуска.

Условия размещения дизеля воздушного охлаждения на открытой шлюпке практически не отличаются от условий, в которых он работает на тракторе — он открыт для воздуха со всех сторон и ничто не препятствует свободному отводу подогревшегося воздуха. Попытки же применить такие ДВС в тесных моторных отсеках запалубленных катеров и яхт первое время часто оказывались неудачными: не уделялось достаточного внимания обеспечению циркуляции больших масс воздуха у двигателя. Заметим, что для охлаждения двигателя требуется примерно в 25 раз большее количество воздуха, чем для сгорания топлива в его цилиндрах. Поэтому после запуска двигателя температура в моторном отсеке и смежных помещениях быстро поднималась, особенно если нельзя было открыть двери и люки.

---

Сейчас эта проблема успешно решена и количество судов различного назначения, оснащенных ДВС воздушного охлаждения, ежегодно увеличивается. Среди них немало судов, получивших класс различных классификационных обществ, что является высшей оценкой надежности и пригодности к эксплуатации на море. В частности, японский рыболовный флот насчитывает более 3000 мотоботов и сейнеров, оборудованных дизелями «Дёйтц-Митсуи» ряда FL 912 мощностью от 17 до 110 л. с. Успешно эксплуатируются лоцманские боты, патрульные катера, паромы, моторные и моторно-парусные яхты, на которых установлены дизеля с воздушным охлаждением. На ряде озер в Центральной Европе, где запрещено плавание судов с обычными ДВС, сделано исключение для пассажирских и прогулочных катеров с двигателями воздушного охлаждения (иногда со спаренной установкой при мощности дизелей по 220 л. с.).

Имеется положительный опыт применения дизелей с воздушным охлаждением типа Д22 и Д37 производства Владимирского тракторного завода и в отечественном малом судостроении. В частности, эти двигатели устанавливались на плавучих комбайнах ИРД, предназначенных для эксплуатации на внутренних водоемах для искусственного разведения рыбы; они непременно должны были отвечать повышенным требованиям к чистоте воды. Однако широкого распространения на малых судах эти двигатели не получили из-за отсутствия в серийном производстве реверсивно-редукторных передач, пригодных для их комплектации.

Итак, ДВС воздушного охлаждения имеют определенные качества, позволяющие рассматривать их как перспективный тип двигателей для малых судов. Познакомимся с некоторыми их особенностями, которые следует учитывать при установке на судно.


При водяном охлаждении максимальная температура охлаждаемых поверхностей двигателя (в частности — головки блока и стенки цилиндра) ограничивается температурой кипения воды, т. е. 90—110°С. При воздушном охлаждении температура стенок цилиндров может быть допущена значительно выше — до 150°. Благодаря этому смазочное масло становится более жидким, его смазочные свойства улучшаются, что способствует уменьшению износа стенок цилиндров и поршневых колец. Топливо, попадающее в смазочное масло и не успевающее сгореть при холодном пуске, при хорошо прогретом двигателе испаряется, затем через сапун и всасывающий тракт оно вновь поступает в цилиндры, где и сгорает.

В судовых двигателях с водяным охлаждением при нормальной эксплуатации перегрева не бывает, поэтому попавшее в масло топливо остается в нем, ухудшая смазочные свойства. Для компенсации разжижения масла топливом приходится периодически доливать масло в расходный бак.

Большие температурные перепады, на которые рассчитывается ДВС воздушного охлаждения, обусловливают важные преимущества их при работе в условиях высоких температур окружающего воздуха. Для них не существует опасности закипания воды в межрубашечном пространстве при засорении системы охлаждения, неисправности насосов забортной или циркуляционной воды, а также размораживания системы в случае отрицательных температур.

При холодном запуске дизеля воздушного охлаждения температура выпадения конденсата на стенках цилиндров достигается за срок, примерно в три раза более короткий, чем у двигателя с водяным охлаждением. Это обусловливает менее благоприятные условия для развития коррозии в цилиндрах ДВС воздушного охлаждения и больший срок их службы.


Распространенное мнение о том, что ДВС воздушного охлаждения создают при работе больше шума, чем двигатели с водяным охлаждением, в настоящее время потеряло под собой почву. Проведенные исследования показали, что тип охлаждения не является фактором, предопределяющим уровень шумности двигателя. Водяная рубашка отнюдь не является шумопоглощающей изоляцией, как это ранее предполагалось. Гильзы цилиндров, будучи соединенными со стенками картера, передают через него шум, создаваемый двигателем. При тщательной Отработке аэродинамических качеств вентилятора воздушного охлаждения шум двигателя может быть существенно снижен, особенно в его высокочастотных спектрах, оказывающих наибольшее звуковое воздействие на человека.

ДВС воздушного охлаждения имеют несколько меньшие габариты и массу при равной мощности с двигателями водяного охлаждения.

Естественно, что у ДВС воздушного охлаждения имеются и недостатки, которые связаны прежде всего с работой этих двигателей на повышенном тепловом режиме. В целом такой режим благоприятно сказывается на некотором повышении термического КПД двигателя и его экономичности, но и то же время происходит довольно большой угар масла. Это приводит К необходимости более частой замены масла в двигателе, повышенному образованию нагара на поршнях, клапанах, поршневых кольцах и форсунках и как следствие — к износу таких деталей.

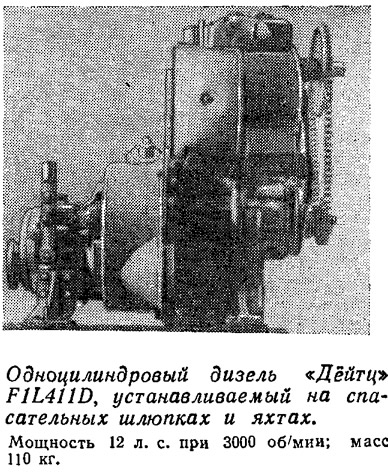

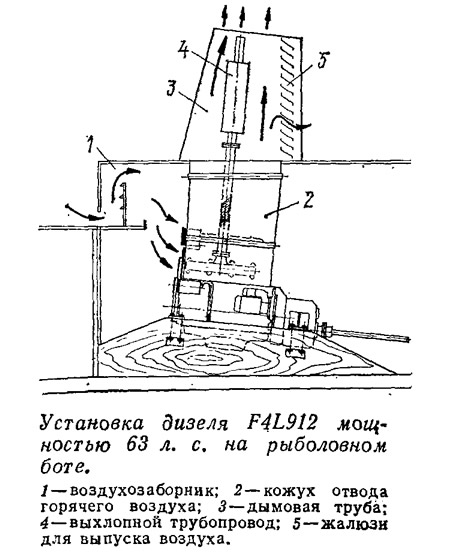

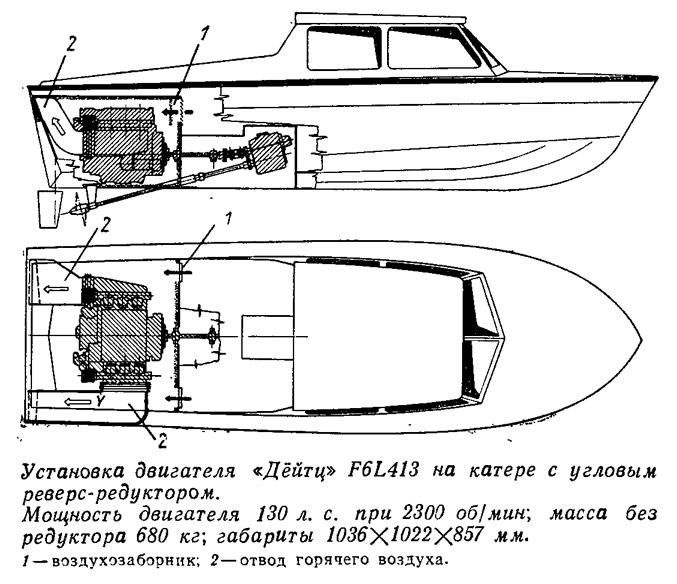

При установке ДВС воздушного охлаждения на судне необходимо обеспечить подвод холодного наружного воздуха к вентилятору двигателя и отвод теплого воздуха в атмосферу. Если двигатель установлен в моторном отсеке у транца, воздухозаборники могут быть расположены в переборке, отделяющей отсек от кокпита. Иногда они выполняются в виде шахт, подводящих воздух из заборников, смонтированных в боковых или передней стенках рубки. Важно, чтобы вместе с воздухом в моторный отсек не попадала вода с верхней палубы и воздух опускался беспрепятственно до трюма в моторном отсеке. В этом случае холодный воздух на пути в вентилятор двигателя будет охлаждать реверс-редуктор, топливные цистерны, переборки отсека. Вместе с ним будут удаляться газы, скапливающиеся в трюме.

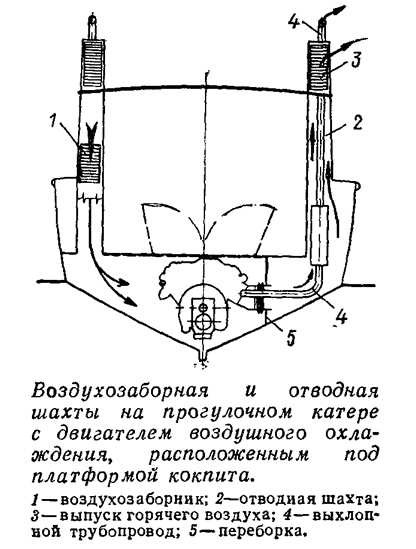

При размещении двигателя у транца отвод горячего воздуха (его температура около 50°) может осуществляться через короткую трубу, соединяющую выходное отверстие в транце с патрубком на двигателе. При размещении двигателя в средней части судна оптимальной конструкцией отвода воздуха является вертикальная шахта, заканчивающаяся дымовой трубой над палубой или рубкой. Внутри шахты можно пропустить выхлопной трубопровод, который будет охлаждаться омывающим его воздухом, потому его не требуется изолировать. Чтобы выхлопные газы не попадали в трубу, срез газовыхлопа желательно расположить слегка выше кромки дымовой трубы. Трубопровод, отводящий горячий воздух, должен быть по возможности коротким и не иметь крутых поворотов с тем, чтобы не оказывать сопротивления работе вентилятора. После остановки двигателя вентиляция моторного отсека происходит естественным путем — за счет* тяги дымовой трубы.

Воздушные заборники и шахты в ряде случаев отнимают полезный объем помещений на малых судах и требуют определенных затрат на их изготовление и монтаж. Однако эти затраты окупаются надежностью, простотой обслуживания и другими эксплуатационными качествами двигателей с воздушным охлаждением.
