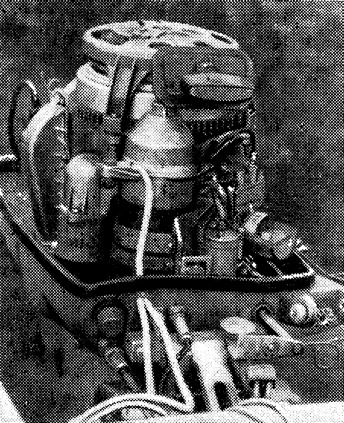

    Стартер на «Нептуне-23»

    В «Катерах и яхтах» уже были опубликованы предложения по установке электростартера на подвесной мотор «Нептун-23», Однако все они обладали теми или иными недостатками, которые мешали их использованию. В некоторых конструкциях были использованы специальные стартеры типа СТ-362 от тракторных «пускачей», — но их нет в продаже, в других — стартер от «Запорожца», однако при этом необходимо изменить направление вращения. Мы использовали электростартер от «Вихря-30», его можно приобрести в магазине либо заказать на базе «Посылторга», которая высылает такие стартеры наложенным платежом.

    Информация об изображенииЗубчатый венец

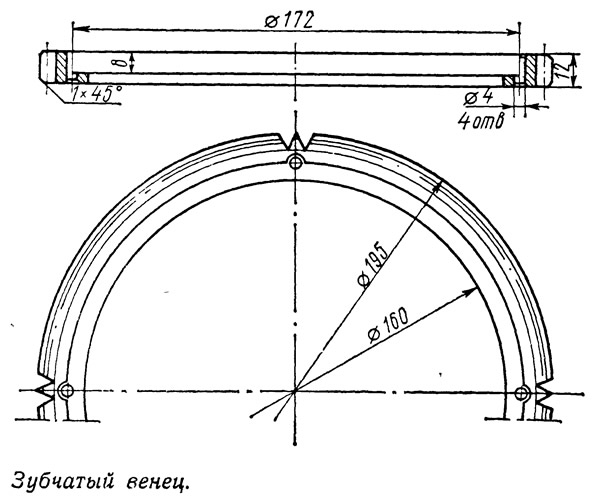

    Зубчатый венец

    Зубчатый венец маховика мы изготовили из немагнитного материала — бронзы. Благодаря этому исключается шунтирование магнитов маховика, из-за которого ухудшается запуск двигателя и уменьшается электрическая мощность магдино. Для посадки венца, дополнительно фиксирующегося на маховике при помощи четырех винтов М4X15 с потайной головкой, маховик следует проточить. Для этих винтов на границе венца и маховика в основании зуба венца необходимо просверлить отверстия и нарезать резьбу. Отверстия нужно расположить посередине дуги между винтами крепления магнитов к маховику, а винты поставить на клею БФ-2. Маховик с венцом в сборе желательно подвергнуть динамической балансировке, так как дисбаланс может оказаться слишком большим — 5—10 г·см.

    Информация об изображенииКрепление стартера
    Крепление стартера

    Электростартер на моторе можно закрепить при помощи ложемента. На чертеже развертки боковой поверхности ложемента пунктирной линией показаны места приварки левой и правой боковин ложемента, а также нижней и верхней крепежных пластин. Отверстия под винты в крепежных пластинах следует сверлить в последнюю очередь после плотной подгонки ложемента к картеру двигателя.

    Стартер нужно закрепить в ложементе при помощи проставок и двух хомутов, изготовленных из стальных полос, которые используются при упаковке стиральных машин и холодильников. В верхней части корпуса электростартера — алюминиевой крышке, следует сделать треугольный вырез. Он не влияет на прочность корпуса стартера, так как в данном случае его крепление предусмотрено за нижнюю часть.

    Информация об изображенииРазвертка обечайки

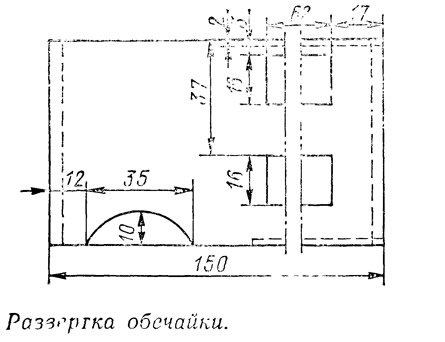

    Развертка обечайки

    При установке электростартера необходимо доработать верхнюю и нижнюю части переднего фиксатора капота.

    После установки венца на маховик предохранительный стальной обод следует удалить. При этом нужно отрегулировать высоту установки ручного стартера, подложив под его ножки дополнительные шайбы, и удлинить идущий от бензонасоса к карбюратору бензошланг; рекомендуем использовать прозрачный шланг от мотоцикла «Ява».

    Информация об изображенииДоработка верхней крышки стартера
    Доработка верхней крышки стартера

    Для подводки электропитания к стартеру мы использовали провода от «Вихря-30». Пригодны также любые изолированные гибкие медные провода сечением 25—30 мм2. Провода лучше всего вывести через переднюю часть поддона, увеличив напильником размеры штатного пропила, предназначенного для вывода проводов освещения и кнопки «Стоп». Эти провода целесообразно вывести через малогабаритный разъем. Выводить через боковые части поддона не советуем — провода будут периодически изгибаться.

    Информация об изображенииЛожемент в сборе
    Ложемент в сборе

    На стартерных проводах недопустима установка каких-либо разъемов — вследствие значительных токов (150—200 А) контакты обгорают, происходит дополнительное падение напряжения, что ухудшает работу стартера. Положительный провод следует закреплять на клемме тягового реле стартера, а отрицательный — винтом М10X25 к корпусу стартера.

    Для запуска электростартера используется небольшой по размерам и массе аккумулятор типа 6-СТ-45 напряжением 12 В или любой другой, например 6-СТ-55, 6-СТ-60. Установка аккумулятора в катере и режим его эксплуатации подробно описаны в №103 «КЯ».

    Кнопка «Стоп», в качестве которой могут быть использованы кнопка типа ВТ и замок зажигания, должна быть установлена на передней панели лодки в удобном для водителя месте и рассчитана на ток коммутации 8—10 А.
