    Ремонт корпуса редуктора мотора «Вихрь»

    Год: 1989. Номер журнала «Катера и Яхты»: 140 (Все статьи)
              0

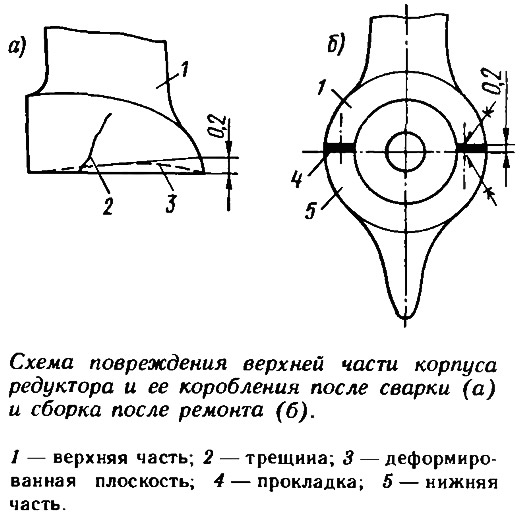

    Информация об изображенииСхема повреждения верхней части корпуса редуктора
    Схема повреждения верхней части корпуса редуктора

    Попавшая в редуктор вода после осенних заморозков разорвала корпус. В верхнем корпусе появилась трещина длиной 100—120 мм, которую перед началом новой навигации заварили аргоно-дуговой сваркой. После сварки обнаружилось коробление плоскости стыковки верхнего корпуса с нижним. Величина деформации составила 0,2 мм.

    Далее верхний корпус обрабатывался на фрезерном станке до устранения неплоскостности. Затем из листового материала АМц, АДО толщиной 0,2 мм была вырезана прокладка, повторяющая контур плоскости стыка. Ее поставили на клей БФ-2 с проложенной по плоскости стыковки тонкой шелковой нитью. После недельной сушки редуктор был залит маслом и поставлен на мотор, который эксплуатировался 2 сезона. Вода в полости редуктора отсутствует.

    Как сделать металлическую окантовку прокладок головки блока «Вихря-25»


    Информация об изображенииИзготовление металлической окантовки прокладки головки блока
    Изготовление металлической окантовки прокладки головки блока

    Из-за недостаточной затяжки болтов головки блока металлическая окантовка отверстия под поршни часто выходит из строя. Из отожженной медной фольги толщиной 0,2 мм вырезают кольцевую заготовку 0 76X 59X0,2 и зажимают ее между двух дисков при помощи 4 болтов. Затем производится отбортовка заготовки, после чего ее устанавливают на третий диск, надевают прокладку на выступающий край окантовки и производят отбортовку и обжатие окантовки. Готовую прокладку снимают с диска.
