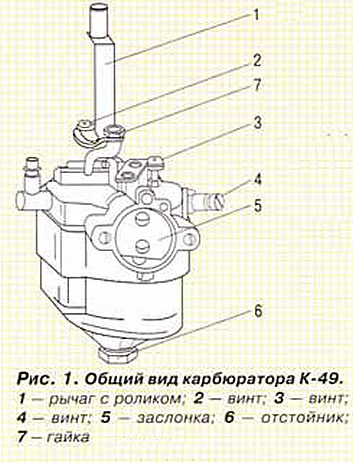

    Информация об изображенииРис. 1. Общий вид карбюратора К-49
    Рис. 1. Общий вид карбюратора К-49

    В АО ЦНИИТА (г Санкт-Петербург) разработано и освоено новое семейство карбюраторов типа К-49. рассчитанных на лодочные подвесные моторы мощностью 6, 9.9 и 12 л.с. Два из них устанавливаются на модифицированные лодочные моторы "Ветерок-8 Р" и "Ветерок-12 Р" (с реверс-редуктором). Обозначение нового карбюратора для 8-сильной модели — К-49. для 12-сильной — К-491.

    Карбюратор типа К-49 с центральной поплавковой камерой имеет следующие преимущества перед карбюратором К-33: улучшение качества смесеобразования, облегчение запуска, более устойчивая работа на холостом ходу и при малом открытии дросселя, отсутствие выливания топлива при ручной подкачке и откидывании мотора на держатель, некоторое снижение расхода топлива.

    Карбюратор К-49 может быть поставлен на ранее выпущенные "Ветерки", но для замены имеющегося на моторе карбюратора К-33 новым потребуется изготовить ряд деталей: новый кулачок привода дросселя (рис. 2) и детали привода воздушной заслонки (рис. 4).

    Замена карбюратора

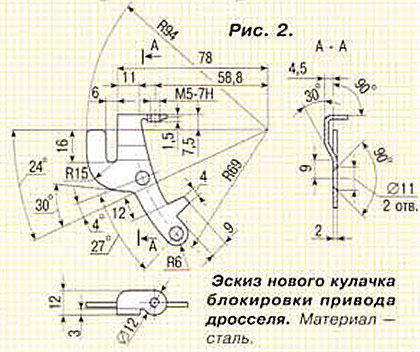

    Информация об изображенииРис. 2. Эскиз нового кулачка блокировки привода дросселя
    Рис. 2. Эскиз нового кулачка блокировки привода дросселя

    Последовательность установки нового карбюратора К-49 взамен старого такова:
    • 1. Установите румпель в положении "полный газ";
    • 2. Отметьте это положение рисками на румпеле и на рукоятке румпеля;
    • 3. Снимите с основания магдино кулачок привода дроссельной заслонки. Чтобы подобраться к винтам крепления кулачка придется или снять маховик и основание магдино. или отсоединить двигатель от "ноги";
    • 4. Регулировочный винт со снятого кулачка перенесите на новый кулачок, изготовленный по рис. 2;
    • 5. Установите новый кулачок на основание магдино;
    • 6. Поверни те румпель до совпадения меток на румпеле и на рукоятке румпеля.

    Внимание! Это положение магдино соответствует заводской настройке угла опережения зажигания.

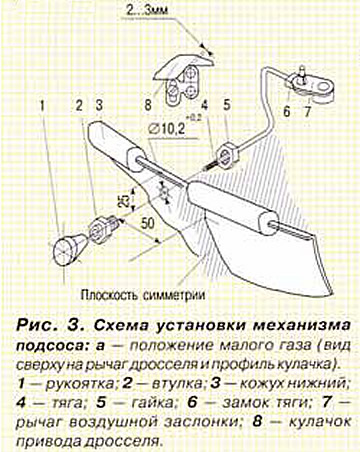

    Информация об изображенииРис. 3. Схема установки механизма подсоса
    Рис. 3. Схема установки механизма подсоса

    • 7. Зафиксируйте данное положение контргайкой на винте;
    • 8. Просверлите отверстие в нижнем кожухе. как показано на рис. 3;
    • 9. Установите новый карбюратор и механизм подсоса;
    • 10. Обеспечьте легкое перемещение привода подгибкой тяги 4 (рис. 3);
    • 11. Установите румпелем положение полного газа;
    • 12. Отрегулируйте положение воздушной заслонки вдоль оси карбюратора поворотом рычага с роликом 1 при опущенном винте 2 и ослабленной гайке 7 (рис. 1).

    Внимание! Для обеспечения нормальной работы на малом газу ролик рычага дроссельной заслонки 1 (рис. 1) не должен касаться профиля кулачка 8 (рис. 3). Зазор должен составлять 2-3 мм в начале подъема.

    На рис. 4 даны размеры деталей привода воздушной заслонки, одну из которых — замок тяги (поз. 6 на рис. 3) из-за сложности изготовления можно заменить фиксатором типа шплинта.

    Регулировка нового карбюратора

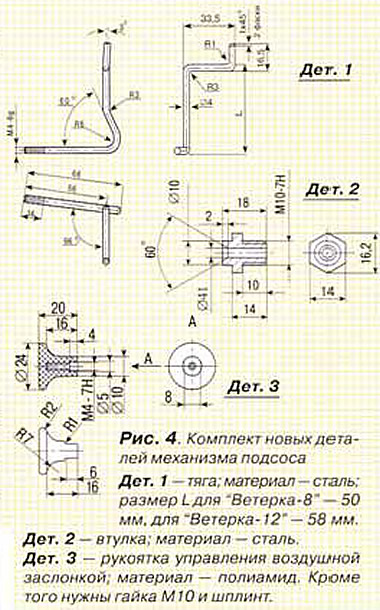

    Информация об изображенииРис. 4. Комплект новых деталей механизма подсоса
    Рис. 4. Комплект новых деталей механизма подсоса

    1. Для пуска холодного двигателя:
    • откройте дроссельную заслонку поворотом румпеля примерно на 15-20°;
    • закройте воздушную заслонку, потянув на себя рукоятку 1 (рис. 3);
    • два-три раза энергично проверните двигатель пусковым механизмом;
    • откройте воздушную заслонку, быстро вернув рукоятку 1 (рис. 3) в исходное положение.

    2. После запуска и прогрева двигателя отрегулируйте обороты холостого хода в положении "малый газ":
    • поворотом винта 4 (рис. 1) в ту или иную сторону увеличьте обороты двигателя до максимальных:
    • поворотом винта 3 (рис. 1) снижайте обороты до минимально устойчивых, но достаточных, чтобы мотор не глох при выключении хода.

    Внимание! Операцию регулировки рекомендуется повторить дважды.

    Изготовителем карбюратора АО "ЦНИИТА" предполагается поставка карбюратора (в комплекте с деталями для установки) в торговую сеть.
