    Высокоэффективные водометы фирмы Hamilton Jet

    Год: 1999. Номер журнала «Катера и Яхты»: 167 (Все статьи)
              0


    В дополнение к сведениям, помещенным в "КиЯ" №166, приводим иллюстративный материал по самой популярной модели водомета Hamilton Jet 212 и основные данные модели 213.

    Hamilton Jet 212

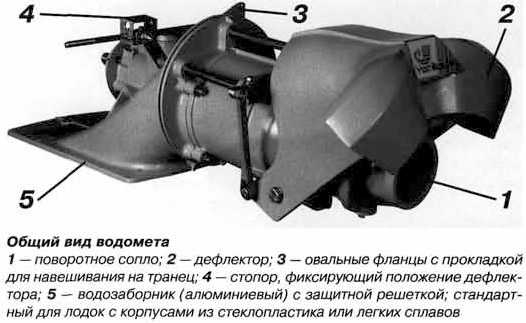

    Информация об изображенииОбщий вид водомета Jet 212
    Общий вид водомета Jet 212

    Предназначен для типичных прогулочно-туристских и рыболовных лодок длиной 6-8 м при максимальном водоизмещении 2.4-3.0 т и минимальной мощности 70 л.с. на 1 т водоизмещения. Наилучшие результаты дает установка на легких малокилеватых глиссирующих лодках, рассчитываемых на скорости свыше 25 узлов, но возможна и установка на корпусах "моногедрон" с постоянным углом килеватости днища 10-30°.

    Одноступенчатый водомет рассчитан на работу с бензиновыми двигателями с суммарным объемом цилиндров 5-8 л или с высокооборотными дизелями (с числом оборотов свыше 2800 об/мин) при мощности двигателя до 350 л.с.

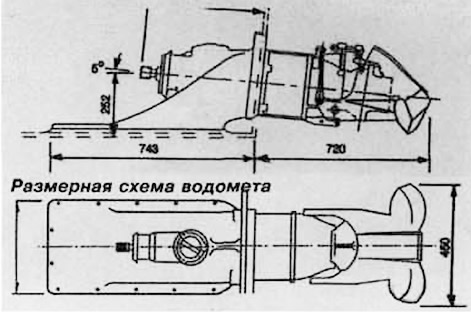

    Информация об изображенииРазмерная схема водомета Jet 212
    Размерная схема водомета Jet 212

    В зависимости от мощности, требуемого упора и расчетной скорости ставится импеллер одного из пяти типов: "Fine", "Standard", "Coarse", "Etra Coarse" или "Turbo" (для работы в аэрированной воде — обеспечивает увеличение тяги до 50% или для быстрого набора скорости). Импеллер левого вращения диаметром 215 мм изготовлен из нержавеющей стали. Водовод — алюминиевый сплав.

    Сопло диаметром 110 мм сделано поворотным управляемым (привод ручной или гидравлический), т.е. обеспечивает поворот катера. Реверс обеспечивается дефлектором — заслонкой заднего хода, поворачивающей струю под днище.

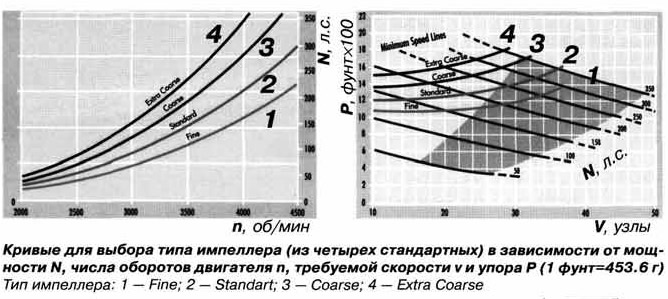

    Информация об изображенииКривые для выбора типа импеллера
    Кривые для выбора типа импеллера

    Наша справка. Перекрывая дефлектором часть сопла, можно регулировать скорость (вплоть до остановки лодки при работающем двигателе). Одновременное управление соплом и дефлектором позволяет регулировать направление результирующей тяги в пределах 360°.

    Водомет с сухим весом 70 кг навешивается фланцем на транец (с углом наклона 5°±3°). Вес воды 7 кг. В целом установка двигателя с водометом значительно компактнее, чем того же двигателя с угловой колонкой.

    Hamilton Jet 213

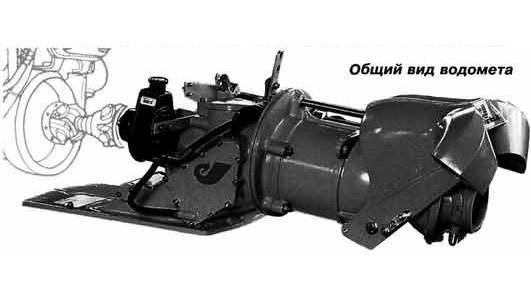

    Информация об изображенииОбщий вид водомета Jet 213
    Общий вид водомета Jet 213

    Одноступенчатый водомет предназначен для установки:

    а — на глиссирующие лодки водоизмещением до 2.5-3.0 т со скоростью свыше 25 узлов. При водоизмещении 5.5-6.5 т рекомендована установка двух водометов, при 9.0-10.0 т — трех. Во всех случаях мощность на один водомет не должна превышать 260 кВт. При установке на полуглиссирующие лодки (скорость 10-25 узлов) необходимы консультации со специалистами фирмы. Рекомендована установка с бензиновыми двигателями с суммарным объемом цилиндров 5-8 л или дизелями мощностью 120-250 л.с. при 2800-3800 об/мин.

    б — на водоизмещающие лодки водоизмещением до 6 т, рассчитываемые на скорости 5-10 узлов при эксплуатации на мелководье и повышенных требованиях к маневренности и надежности. При водоизмещении 13 т рекомендована установка двух водометов, при 22 т — трех. Мощность на один водомет не должна превышать 80 кВт.

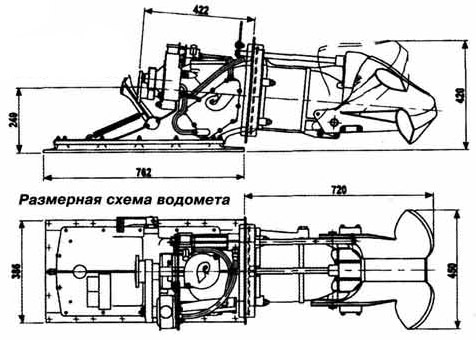

    Информация об изображенииРазмерная схема водомета Jet 213
    Размерная схема водомета Jet 213

    Рекомендована установка с дизелями мощностью от 54 л.с. (при 2400 об/мин) до 86 л.с. (при 2800 об/мин).

    Импеллер левого вращения диаметром 215 мм изготовлен из нержавеющей стали. Поставляется с одним из 9 сменных импеллеров (обозначения: 2.2; 2.4; 2.5; 2.7; 2.9; 3.2; 3.7; 3.9; 4.2).

    Все, сказанное об управлении водометом "212", относится и к модели "213".

    Водомет с сухим весом 82 кг навешивается фланцем на транец (с углом наклона 5 ±3°).
