    Год: 1964. Номер журнала «Катера и Яхты»: 2 (Все статьи)
              0



    Ниже публикуется (с незначительными сокращениями) перевод статьи известного американского конструктора Дж. С. Тейлора, помещенной в журнале «Le Yacht» N° 3847, 1963, 15/Х. Редколлегия сборника считает целесообразным провести обсуждение поднятого в статье вопроса. Просим всех желающих высказать свое мнение.


    Ничто не оказало столь большого влияния на эволюцию парусного вооружения современных яхт, как идеи аэродинамики о выборе профиля, обеспечивающего наилучшие условия для обтекания его потоком воздуха.

    Чтобы повысить эффективность парусного вооружения, стали прибегать к профилированию мачт, применять внутреннюю проводку бегучего такелажа. Между тем эффект, получаемый при этом, далеко не изучен. Различные модернизации бермудского вооружения, даже выполненные со знанием дела, не дают положительных результатов, а в некоторых случаях даже приводят к отрицательным.

    Как известно, число Рейнольдса:
    Re = υd / ν

    υ — скорость потока;
    d — характерный линейный размер;

    ν — коэффициент кинематической вязкости.

    Варьируя переменными величинами υ и d, можно изменять величину Re.

    Например, мачта диаметром (d=25 см при скорости движения потока υ = 5 м/сек и мачта (d=12,5 см при υ = 10 м/сек имеют одинаковое число Re.

    Информация об изображенииРис. 1
    Рис. 1

    Чтобы упростить рассуждения, введем не слишком строгие, но полезные понятия о «малом» и повышенном числе Рейнольдса. Границей между этими величинами будет число Re, соответствующее обтеканию мачты диаметром (d = 10 см потоком воздуха, движущегося со скоростью υ = 7,5—10 м/сек (15—20 узл.). Продувки мачт в аэродинамической трубе показали, что коэффициент их сопротивления резко уменьшается при переходе от малого Re к повышенному.

    В слабый ветер (при малых Re) передняя сторона мачты создает турбулентную зону, которая расширяется за мачтой. Разница в сопротивлении между мачтами круглого и профилированного сечения в этом случае пренебрежимо мала (рис. 1). В свежий ветер (при повышенном Re) турбулентная зона за мачтой сужается и общее сопротивление падает. Число Рейнольдса, при котором происходит падение сопротивления, называется критическим (Reкр).

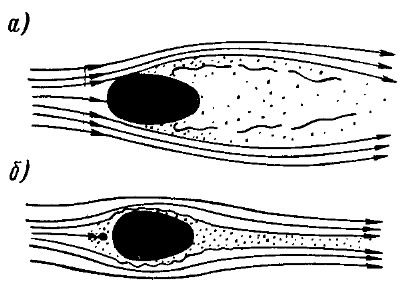

    Информация об изображенииРис. 2
    Рис. 2

    На рис. 2, а показан характер обтекания типичной профилированной мачты. Значительное улучшение обтекания, показанное на рис. 2, б, является результатом установки вдоль передней кромки мачты троса, который играет роль турбулизатора и создает постоянную узкую турбулентную зону, вплотную охватывающую мачту.

    Из сказанного можно сделать следующие выводы:

    1) мачты толщиной до 10 см менее эффективны при скорости ветра менее 15 узл.;

    2) для повышения качества парусного вооружения рекомендуется любыми путями понизить величину Reкр.

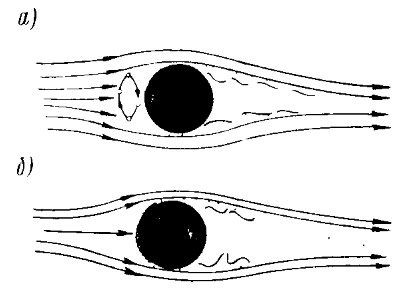

    Информация об изображенииРис. 3
    Рис. 3

    Известно, что Reкр может быть понижено различными способами, например созданием шероховатой поверхности на входящей кромке или использованием любого другого стимулятора местной турбулизации (рис. 3). Этот способ хорошо известен в самолетостроении. Эффективность искусственной турбулизации потока особенно заметна на мачтах эллиптического сечения. Однако применение турбулизаторов снижает сопротивление мачты только при малых Re; при больших Re они, напротив, повышают ее сопротивление.

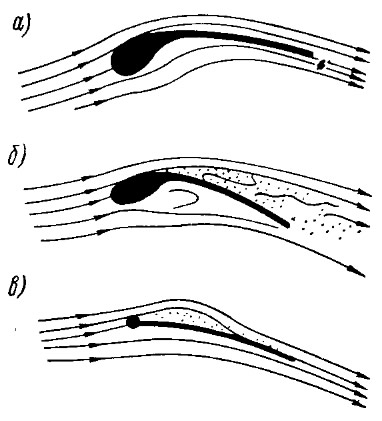

    Информация об изображенииРис. 4
    Рис. 4

    Аэродинамический профиль (рис. 4, а), которому соответствует усиленная мачта без вант, является наиболее эффективным. К сожалению, его эффективность становится ощутимой при силе ветра, которую не способна выдержать ни одна яхта (υ = 60—70 узл.). На рис. 4, б показан действительный характер обтекания такой мачты при реальных силах ветра. Как видно, турбулизация потока происходит примерно по тому же принципу, что и у обычной мачты.

    На рис. 4, в видно, что круглая мачта меньшего сечения вызывает возникновение менее широкой турбулентной зоны.

    Таким образом, оказывается обоснованным парадоксальное явление — наиболее эффективны старые мачты круглого сечения с наружной проводкой такелажа.
