    Океанская мини-яхта из Японии

    Год: 1969. Номер журнала «Катера и Яхты»: 19 (Все статьи)
              0


    Информация об изображенииЯпонская яхта на воде
    Японская яхта на воде

    На этой небольшой яхточке японские яхтсмены смело выходят в океан, совершают плавания вокруг островов страны восходящего солнца, участвуют в гонках. Конструкторы яхты (любопытно, что она спроектирована любителями) постарались сделать ее абсолютно безопасной с учетом своеобразных условий плавания, где нередки внезапные сильные ветры и накатистая океанская волна. Высокая остойчивость обеспечена за счет большой ширины и тяжелого (300 кг) бульбкиля. Если шквал положит яхту на борт, начинает действовать плавучесть надстройки, продольные стенки которой являются продолжением бортов. Даже в этом положении вода не сможет залить яхту через люки. Носовая часть палубы защищена фальшбортом до высоты борта 1 м.

    Основные данные яхты

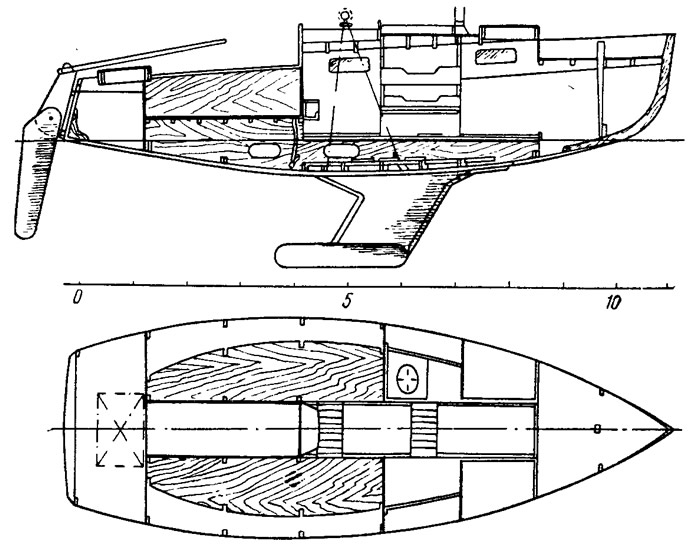

    Информация об изображенииОсновной вид яхты
    Основной вид яхты

    Длина по палубе, м5,70
    Длина по КВЛ, м5,0
    Ширина, м2,00
    Осадка, м1,14
    Водоизмещение, кг990
    Площадь парусов, м2:
    грот9,3;
    стаксель5,6;
    генуя7,3.

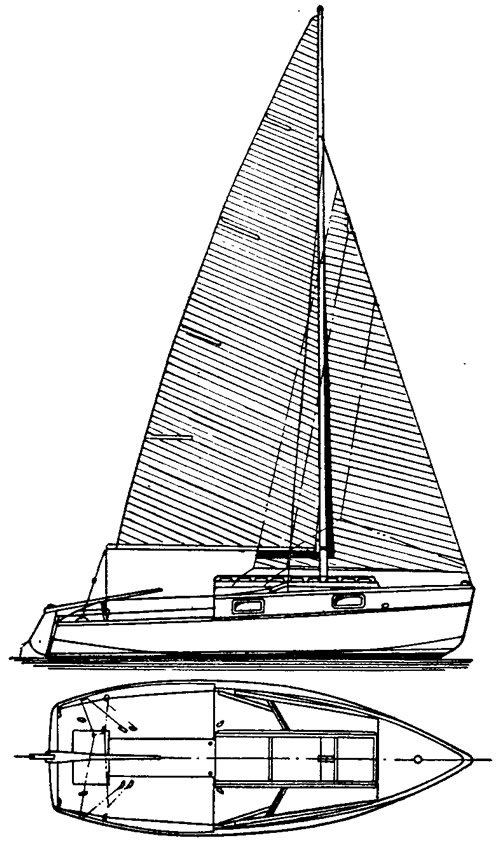

    Информация об изображенииПлан парусности
    План парусности

    Кокпит самоотливной конструкции имеет минимальные размеры: длину 1,4 м, ширину и глубину по 0,5 м. На случай, если волна сорвет кормовой люк, ахтерпик отделен от остального корпуса водонепроницаемой переборкой. Прочный корпус построен из морской фанеры. Яхта имеет обводы с двойной скулой, причем ни одна скула не пересекает ватерлинии в прямом положении яхты, благодаря чему она имеет неплохие ходовые качества. Набор корпуса состоит из семи шпангоутных рамок и нескольких стрингеров. Днище в районе фальшкиля усилено флорами.

    Внутреннее помещение оборудовано двумя койками по сторонам кокпита, камбузом, шкафом для одежды, гальюном (в форпике). Просторный форпик используется для хранения гоночного комплекта парусов; здесь же может расположиться третий член экипажа при непродолжительном походе.


    Съемный навесной руль сделан с подъемным металлическим пером. Эта конструкция также представляется очень удобной для небольшой яхты: нет гельм-порта — возможного источника течи; руль всегда доступен для осмотра н ремонта, а если вы зацепились им за сети или за чужой якорный канат, от них легко освободиться.

    Степс мачты установлен на крыше надстройки, поэтому мачта не стесняет размещения внутри яхты и легко может быть завалена в случае необходимости. Надстройка подкреплена в месте установки мачты жесткой переборкой. На транце предусмотрено крепление подвесного мотора.

    Управлять яхтой и парусами может один человек.
