    Год: 1970. Номер журнала «Катера и Яхты»: 24 (Все статьи)
              0


    Лодки с таким названием применяются теперь исключительно для спортивных гонок, хотя лет полтораста назад каноэ широко использовались для промысла зверя, рыболовства, перевозки грузов и для разъездов. Пожалуй, преимущества каноэ перед байдаркой незаслуженно забыты современными туристами. Напомним, что в каноэ гребцы сидят в более удобной позе, грузы лежат в центре незапалубленной лодки и потому более доступны. Крепление подвесного мотора упрощается. Следует добавить и большую грузоподъемность каноэ.

    Формы и конструкции современных гоночных лодок, естественно, намного отличаются от первоначальных. Поэтому на наш взгляд будет интересно познакомиться с описаниями нескольких типов именно старых лодок, о высоких качествах которых так много хвалебных отзывов в книгах Купера и Майн Рида.

    Родиной каноэ считаются лесные районы Северной Америки. С этой лодкой был связан весь уклад жизни индейцев: охота, кочевья, войны. Некоторые племена строили каноэ в расчете на много лет службы; ясно, что эти лодки отличались высоким качеством изготовления и тщательной отделкой, были украшены орнаментами, причем, как правило, на каждой лодке ставилась «марка» — фирменный знак мастера-строителя. Представители других племен, например, ирокезы, наскоро строили грубые, недолговечные каноэ, которые не жалко было бросить, как только надобность в них пропадала (после переправы через озеро и т. п.). При колонизации Америки грузовые каноэ до 8—10 м длиной и водоизмещением около 3,5 т служили единственным видом транспорта в течение не менее чем двух столетий. Каноэ в их традиционной форме и в настоящее время остаются важнейшим средством сообщения в малонаселенных и труднодоступных лесных районах Канады.

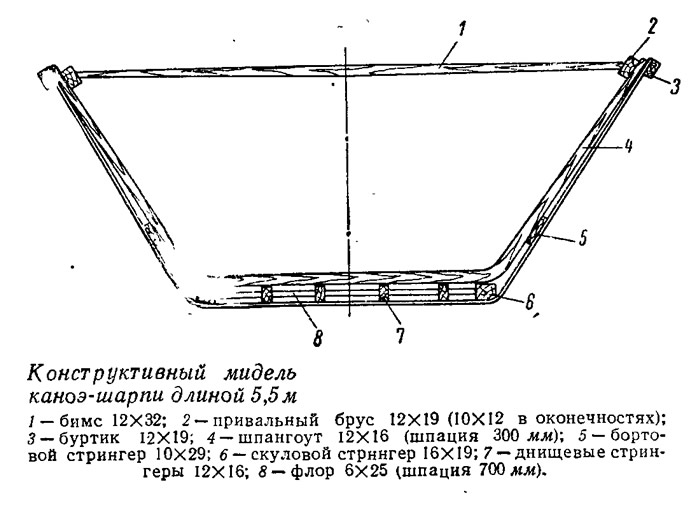

    Информация об изображенииКонструктивный мидель каноэ-шарпи длиной 5,5 м
    Конструктивный мидель каноэ-шарпи длиной 5,5 м

    Каноэ бывают различных размеров. В зависимости от назначения это Может быть и охотничья лодка-одиночка длиной 3 м и 11-метровый мореходный гигант. Гребут на них веслами-гребками; на большой лодке может быть до 7—9 гребцов. Первоначально к хождению под парусами каноэ приспособлены не были, хотя, возможно, на больших водоемах индейцы и закрепляли на носу ветви деревьев, чтобы использовать попутный ветер. Но как только им довелось познакомиться со шпринтовым парусом европейцев, они переняли их опыт. При этом надобности в каких-нибудь дополнительных усовершенствованиях самих лодок не возникло: для уменьшения дрейфа служили опущенные вертикально в воду весла.

    По характеру обводов различают два основных типа каноэ: круглошпангоутные, распространенные повсеместно, и шарпи, которые встречаются лишь в районах, граничащих с Аляской, и по форме напоминают каяки — кожаные лодки эскимосов.

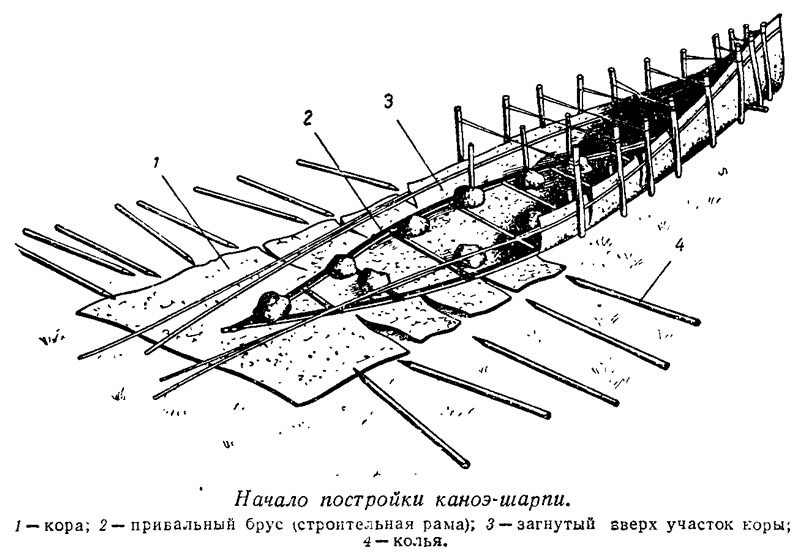

    Информация об изображенииНачало постройки каноэ-шарпи
    Начало постройки каноэ-шарпи

    Корпус круглошпангоутного (нам поневоле придется пользоваться современной терминологией) каноэ обшивают березовой корой толщиной 3—5 мм; реже применяют кору других деревьев, например вяза. Для облегчения работы кору в некоторых местах надрезают и закладывают складки. Обшивку больших каноэ сшивают из нескольких кусков коры свежевырубленными еловыми корнями диаметром 4—5 мм и длиной до б м. Швы покрывают древесной смолой для достижения полной водонепроницаемости.

    Прочность корпусу придают уложенные вплотную один к другому стрингеры — продольные планки толщиной около 10 мм и прижимающие их к обшивке цельные гнутые шпангоуты из белого кедра сечением примерно 10X100. Шпангоуты вставляют внутрь корпуса в распаренном состоянии. Количество таких шпангоутов на 5-метровом каноэ обычно около 50, так что шпаций между ними почти нет. Обвод лодки по палубе задается привальным брусом, который, как правило, состоит из трех реек — внутреннего бруса, планширя и буртика. Привальные брусья противоположных бортов связаны тремя-пятью бимсами, фиксирующими ширину каноэ, и используемыми в качестве рукояток при переноске лодки: отметим, что садиться на них не принято. Штевни выполняют гнутыми из пакета тонких планок и для сохранения формы оплетают корнями, которые одновременно создают сложный декоративный узор.

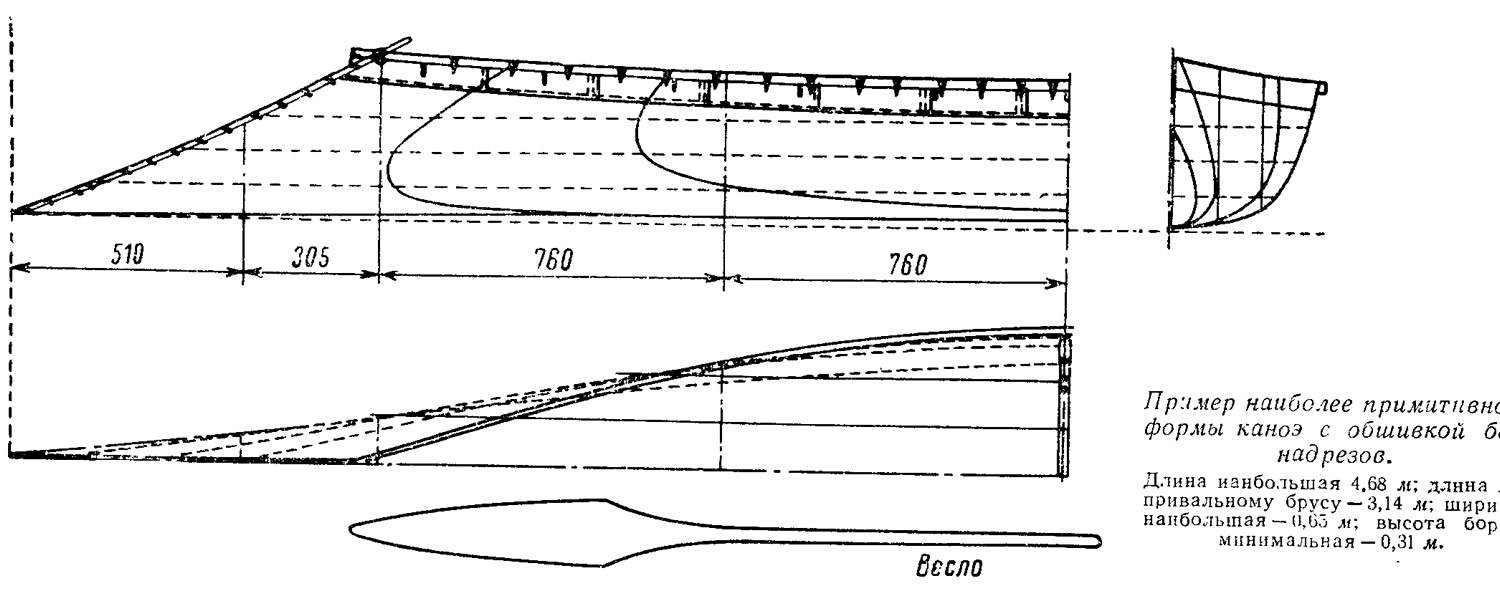

    Информация об изображенииПример наиболее примитивной формы каноэ с обшивкой без надрезов
    Пример наиболее примитивной формы каноэ с обшивкой без надрезов

    В отличие от круглошпангоутных, каноэ-шарпи имеют несущую днищевую раму, распределяющую сосредоточенные нагрузки (вес людей и грузов) по всей площади днища. Отличается и раскрой коры для обшивки, причем на днище она делается двойной. Эти каноэ бывают частично запалубленными.

    Строятся каноэ обоих типов практически одинаково. Рассмотрим, например, последовательность постройки круглошпангоутного каноэ (длиной около 5 м) индейцев-мелисайтов, Начинают с того, что подготавливают «строительную постель» — земляную или, если лодок строится несколько, из толстых досок, которая воспроизводит очертания килевой линии будущей лодки. На постель укладывают и тщательно расправляют заготовку обшивки, а на нее — предварительно собранные в один узел и распертые бимсами привальные брусья. Придавив привальные брусья камнями, загибают свободные края обшивки вверх и фиксируют их вертикальное положение забиваемыми в землю кольями. Затем камни снимают, а привальные брусья поднимают и закрепляют по специальным меткам, задающим нужную высоту борта и характерную седловатость. Пришив края обшивки к привальным брусьям, снимают корпус, переворачивают его и ставят на козлы для заделки оконечностей. Следующий этап — укладка на обшивку продольных планок, для чего приходится сначала выставить несколько временных лекал-распорок, а затем и предварительно распаренных шпангоутов.

    Информация об изображенииОкеанское каноэ для охоты на морскую свинку
    Океанское каноэ для охоты на морскую свинку

    Постройка каноэ-шарпи отличается тем, что непременно пользуются «вспомогательной» оснасткой — строительной рамой, определяющей форму днища каноэ в плане.

    Добавим, что на обширной территории Северной Америки с ее разнообразием природных условий были распространены лодки различных архитектурных типов. При внимательном рассмотрении нельзя не признать различия целесообразными. Например, высокие оконечности у каноэ некоторых племен: когда лодку вытаскивают на берег и кладут на бок, получается удобный навес — укрытие от дождя. Есть каноэ и без подъема борта в носу и корме: это — лодки для самых мелких заросших речек, или наоборот, для открытых водоемов, где высокие оконечности «парусят».

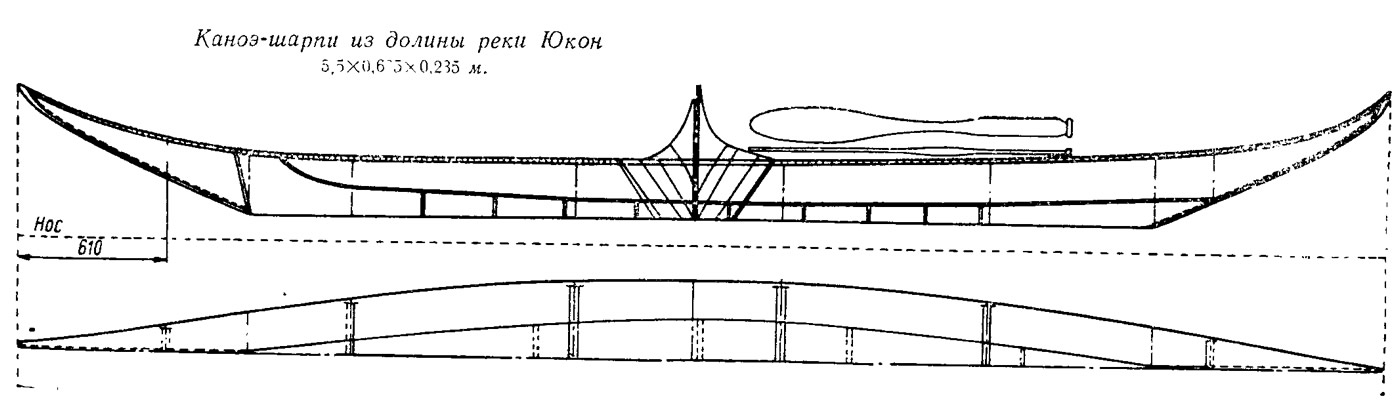

    Информация об изображенииКаноэ-шарпи из долины реки Юкон
    Каноэ-шарпи из долины реки Юкон

    Посмотрим эскизы простейшего каноэ длиной 4,68 м, которое строили из одного куска коры без каких-либо сложных выкроек или надрезов. Линия киля прямая, что придает лодке устойчивость на курсе. Для волны, конечно, это каноэ малопригодно: острый форштевень не обеспечивает всплытия лодки. У большинства речных охотничьих каноэ линия борта имеет обычную седловатость с плавным понижением к миделю. А у мореходных каноэ некоторых типов есть оригинальный подъем борта в средней части. Объяснение простое: это препятствует заливанию лодки водой, когда в нее втаскивают через борт тушу убитого зверя.

    Каноэ, как правило, имеют острые ватерлинии. Малые каноэ — почти плоскодонные, с полукруглыми бортами; у лодок средней длины — равномерно закругленное поперечное сечение и умеренно изогнутая килевая линия; крупные каноэ для открытых водоемов имеют V-образные шпангоуты и большой подъем килевой линии в оконечностях {такая форма облегчает управление на волнении, но требуется укладка внутреннего балласта — камней вдоль киля). Встречаются каноэ с перегнутым днищем, т. е. с подъемом килевой линии в средней части; эти лодки получили распространение в центральной части Канады, изобилующей большими водоемами.

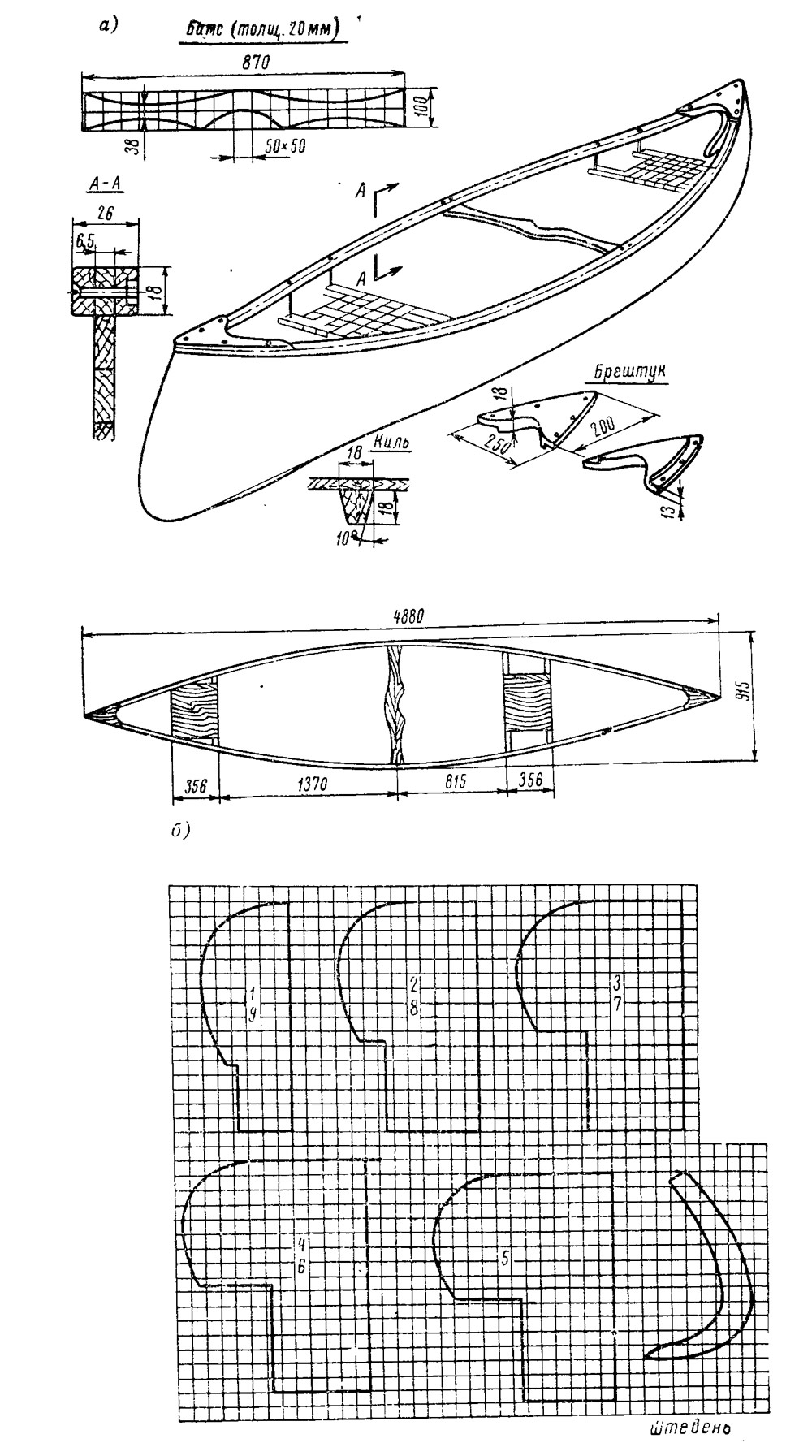

    Информация об изображенииЭскизы и описание способа постройки безнаборного каноэ
    Эскизы и описание способа постройки безнаборного каноэ

    Самые крупные каноэ отличаются опять-таки плоским днищем и почти вертикальными бортами, что сохраняет ватерлинии острыми при любой степени загрузки. Партии с грузом пушнины проходили на этих каноэ по 50—70 миль в день, двигаясь так в течение примерно трех месяцев.

    Сейчас каноэ — очень распространенный в США и Канаде тип малых лодок для туризма, спортивной ловли рыбы и охоты. С появлением стеклопластика прошла новая волна усовершенствования каноэ: этот материал позволяет делать их безнаборными и более легкими, чем берестяные.

    Для тех, кто, заинтересовавшись каноэ, захочет построить такую лодку, мы приводим эскизы и описание способа постройки безнаборного каноэ (длиной 4,9 м; шириной 91,5 см; весом 33,5 кг), опубликованные в американском журнале «Popular Science» № 3 за 1967 г. Обшивка — трехслойная: внешние слои — стеклопластик, внутренний слой (заполнитель) — деревянные рейки сечением 6X20 (журнал рекомендует секвойю, но можно обойтись и сосновыми). На одну лодку идет примерно 70 таких реек. Постройка каноэ начинается с установки на стапеле и закрепления шурупами шаблонов-шпангоутов из фанеры толщиной 8—10 мм и штевней. Правильность их установки относительно ДП проверяется по струне; все шаблоны связываются временной килевой планкой. Торцевую поверхность шаблонов закрывают полиэтиленовой пленкой, чтобы предотвратить приклеивание к ним реек, и начинают набирать обшивку, ведя работу симметрично на обоих бортах от ширстрека к килю. Каждую рейку временно прибивают к шаблонам гвоздями длиной 20 мм с откушенной шляпкой. К штевню срезанные на ус рейки прибивают сразу «намертво», гайка к рейке приклеивается водостойким клеем.

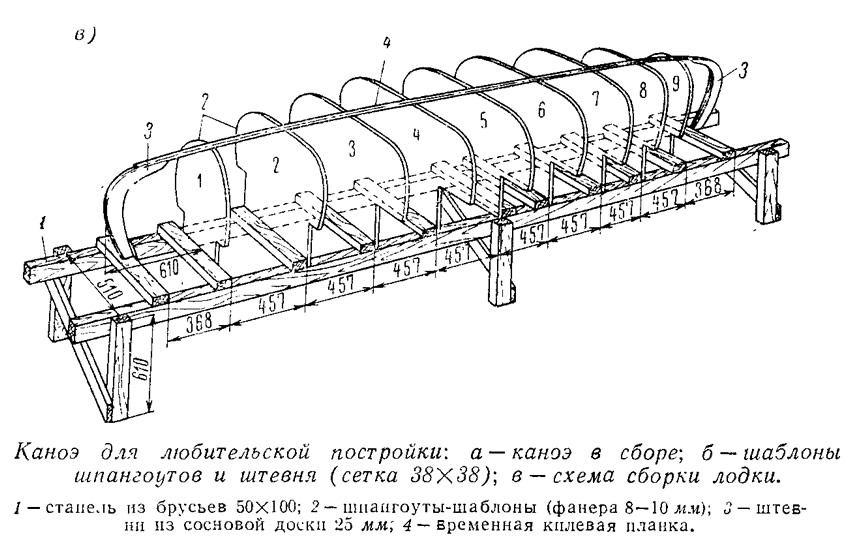

    Информация об изображенииКаноэ для любительской постройки
    Каноэ для любительской постройки

    Затем корпус зачищают шкуркой и покрывают слоем полиэфирной или эпоксидной смолы. После отверждения смолы гвозди надо тонким пробойником выбить из обшивки и оклеить корпус снаружи двумя слоями стеклоткани (перекрывая их на днище) на той же смоле, в которую рекомендуется добавить сухую минеральную краску в качестве пигмента. После отверждения стеклопластика корпус становится достаточно прочным и может быть снят с шаблонов. Для этого отвинчивают шурупы или винты, крепящие шаблоны к стапелю, и выбивают шаблоны & сторону большей ширины корпуса.

    Внутреннюю поверхность корпуса также зачищают шкуркой и оклеивают одним слоем стеклоткани. Установкой планширя по верхней кромке борта заканчивается изготовление корпуса. Окончательная отделка заключается в тщательной зачистке корпуса снаружи, окраске его и установке банок.
