    Фанерный мини-траулер «Роза ветров»

    Год: 1972. Номер журнала «Катера и Яхты»: 35 (Все статьи)
              0



    Этот маленький «траулер» серийно выпускается американской фирмой «Саунд Боутбилдерз», но проектировался он в расчете на любительскую постройку.

    Благодаря применению остроскулых обводов корпус легко обшивается толстой фанерой. Широкое днище в корме с большим подъемом к транцу позволяет эксплуатировать мини-траулер в значительном диапазоне нагрузки, мощности и соответственно скорости в переходном режиме. Особое внимание уделено обеспечению мореходности катера. Развитый киль-плавник уменьшает качку на волнении и дрейф судна.

    Основные данные катера «Роза ветров»

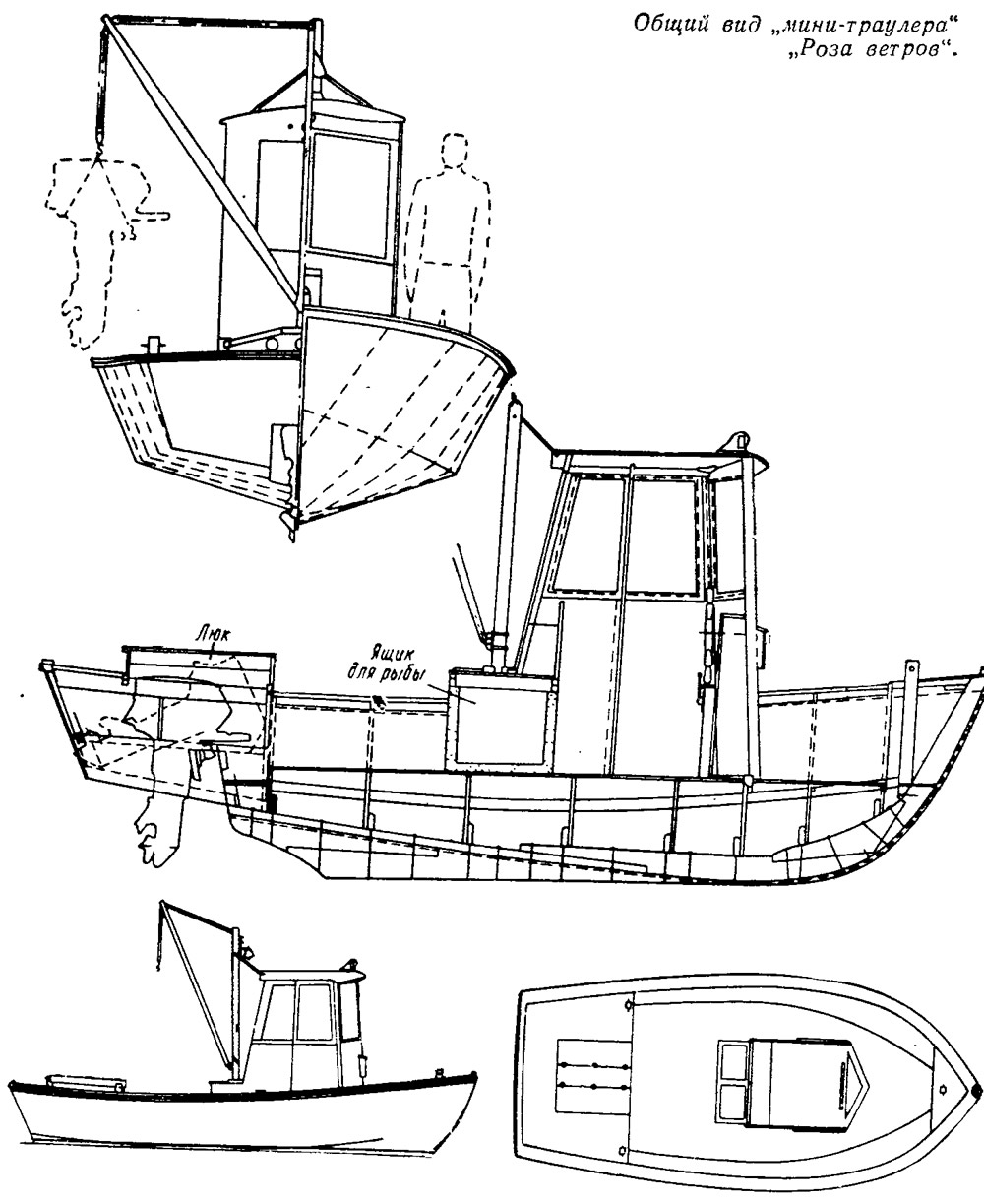

    Информация об изображенииОбщий вид мини-траулера «Роза ветров»
    Общий вид мини-траулера «Роза ветров»

    Длина общая, м5,64
    Длина по ватерлинии, м4,97
    Ширина, м2,59
    Осадка, м0,46
    Водоизмещение, кг680

    Палуба, расположенная почти на уровне ватерлинии, выполнена герметичной, без каких-либо люков. Работающие на ней защищены от брызг высоким фальшбортом. В непогоду весь экипаж (три человека) может укрыться в рулевой рубке с круговым обзором. Полная непотопляемость обеспечивается большими воздушными отсеками в форпике и под палубой, а также блоками пенопласта в корме.

    Киль и шпангоуты делаются из дуба, палуба — из фанеры, покрытой стеклопластиком.

    Катер сконструирован под подвесной мотор мощностью 25 л. с., обеспечивающий выход на глиссирование на скорости около 14 узлов. Для подвесного мотора выгорожен специальный отсек-щахта с прочной крышкой. Здесь же расположены топливные баки.

    Небольшая грузовая стрела облегчает работу с орудиями лова. Для пойманной рыбы предусмотрен специальный ящик.
