    Год: 1986. Номер журнала «Катера и Яхты»: 120 (Все статьи)
              0

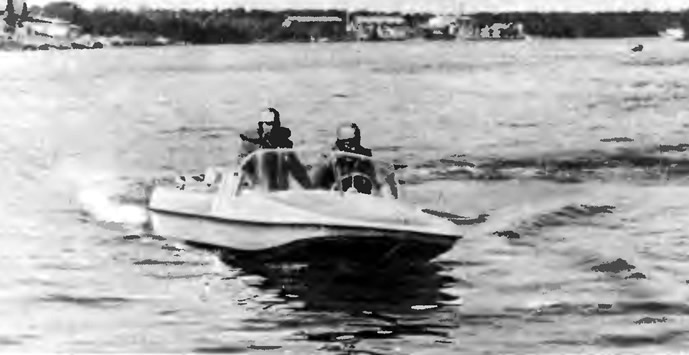

    Информация об изображенииПервое выступление экспериментальной модели «Обь-3»
    Первое выступление экспериментальной модели «Обь-3»

    Приступая к разработке конструкции мотолодки "Обь-3", которая должна заменить модели «Обь» и "Обь-М", конструкторы Новосибирского авиазавода имени В. П. Чкалова стремились максимально учесть пожелания и предложения владельцев этих моделей лодок.

    Новая модель имеет тримаранные обводы днища в носовой части, переходящие в корме в обводы типа «крыло чайки». Во время движения в переходном режиме носовая волна гасится спонсонами, увеличивая подъемную силу, а при глиссировании при помощи тех же спонсонов в туннелях создается воздушная подушка, которая уменьшает смачиваемую поверхность днища. За счет отгиба скулы при максимальных скоростях снижается волнообразование, увеличивается динамическая остойчивость лодки. Два продольных редана повышают гидродинамическое качество и придают днищу дополнительную жесткость. Носовые шпангоуты имеют значительную килеватость, что обеспечивает мягкость хода и хорошую всхожесть на волну. Все эти особенности обводов улучшают гидродинамические характеристики «Оби-3» по сравнению с "Обью-М".

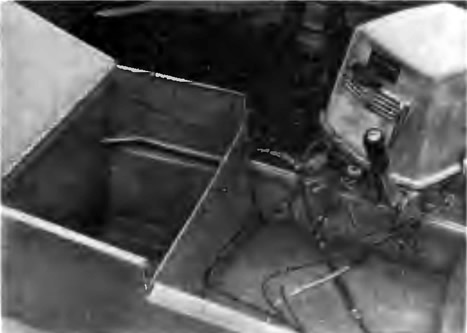

    Информация об изображенииНовая конструкция вместительного кормового багажника
    Новая конструкция вместительного кормового багажника

    Корпус и весь внутренний набор (шпангоуты, стрингеры) изготовлены из высокопрочных алюминиевых сплавов Д16 и Д1. Детали соединены заклепками с прокладкой герметизирующего материала. Изнутри борта кокпита и подмоторного отсека зашиты легкосъемными алюминиевыми панелями.

    В кокпите мотолодки установлены четыре удобных кресла с мягкими съемными подушками. При необходимости кресла легко раскладываются в спальные места.

    Мотолодка оборудована однорычажным ДУ газом и реверсом двигателя, а также рулевым ДУ.

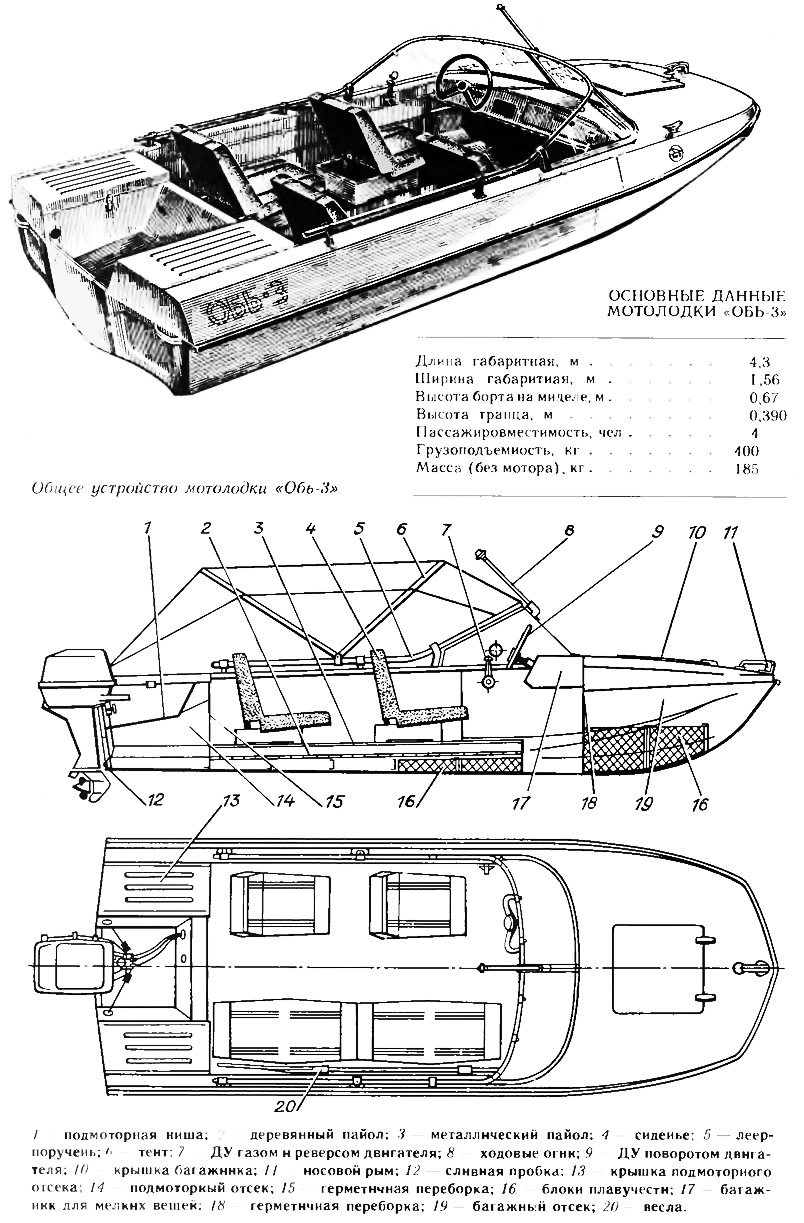

    Информация об изображенииОбщее устройство мотолодки «Обь-3»
    Общее устройство мотолодки «Обь-3»

    От встречного ветра и брызг экипаж предохраняет ветровое стекло, установленное на палубе. По верхнему краю стекла сделана жесткая трубчатая окантовка, которая переходит в удобные леера-поручни по бортам.

    «Обь-3» оборудована быстросъемным тентом, который надежно защищает пассажиров от непогоды. Каркас тента изготовлен из тонкостенных металлических труб.

    В носовой части расположено багажное отделение с откидывающейся крышкой люка.

    Для размещения штатного бачка и запасных емкостей с топливом в кормовой части лодки предусмотрен подмоторный отсек с люками. На днище между креслами уложен деревянный пайол шириной 380 мм.

    Для обеспечения непотопляемости по бортам и днищу установлены блоки плавучести. Для удобства швартовки судна на палубе предусмотрены две утки. Для транспортировки имеются три подъемных рыма — один носовой и два кормовых (на транце).

    Мотолодка укомплектована ходовыми огнями, черпаком, спасательным линем, швартовным концом, веслами, ремонтной аптечкой.

    Информация об изображенииТеоретический корпус
    Теоретический корпус

    Ходовые испытания новой модели с подвесным мотором «Вихрь-30» и штатным гребным винтом проводились на Обском водохранилище и реке Обь. С полной нагрузкой скорость составила 40 км/ч. Лодка имеет достаточную статическую и динамическую остойчивость — на полном ходу при самой резкой перекладке руля перевернуть судно практически невозможно. Мореходные испытания проводились при максимально допустимой волне. При движении под любыми курсовыми углами к бегу волн кокпит не забрызгивается.

    Розничная цена «Оби-3» — 800 руб.
