    Проект крейсерской яхты водоизмещением 16,8 т

    Год: 1963. Номер журнала «Катера и Яхты»: 1 (Все статьи)
              0

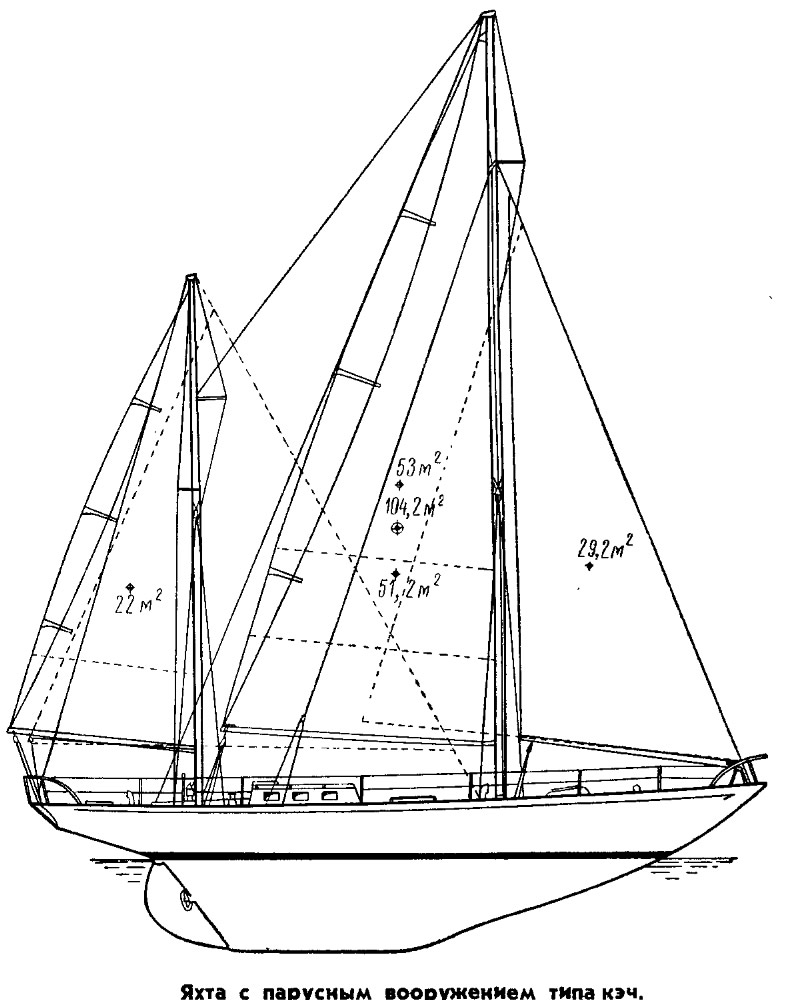

    Информация об изображенииЯхта типа кэч
    Яхта типа кэч

    Крейсерская яхта водоизмещением 16,8 т (проект Д. А. Курбатова) предназначается для плаваний на Балтийском море и Ладожском озере, а также для учебно-тренировочных выходов. Главные размерения и основные элементы яхты удовлетворяют требованиям, предъявляемым к мореходному классу яхт К классификации 1958 г.

    Разработаны два типа парусного вооружения: иол и кэч. Вооружение типа иол с топовым стакселем обеспечивает улучшение ходкости и проще в управлении.

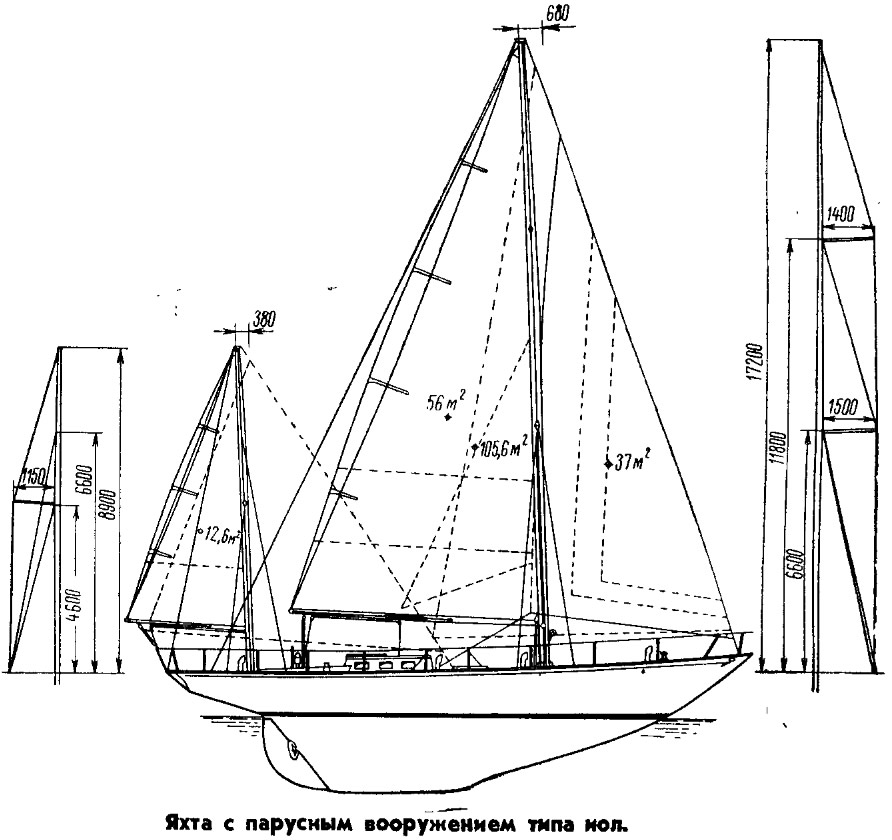

    Информация об изображенииЯхта типа иэл
    Яхта типа иэл

    Яхта представляет собой гладкопалубное судно с рубкой в корме. Предусмотрены 10 спальных мест (вместе с каютой капитана) и запасная койка в камбузе.

    Бытовое оборудование яхты включает камбуз с газовой плитой, катерного типа гальюн, шкафы, рундуки и систему пресной воды.

    Разработан вариант установки вспомогательного двигателя М51-У с угловым реверс-редуктором мощностью 62 л. с. при 1650 об/мин. Запас топлива 300 л обеспечивает автономность плавания до 100 миль при 8 узл.

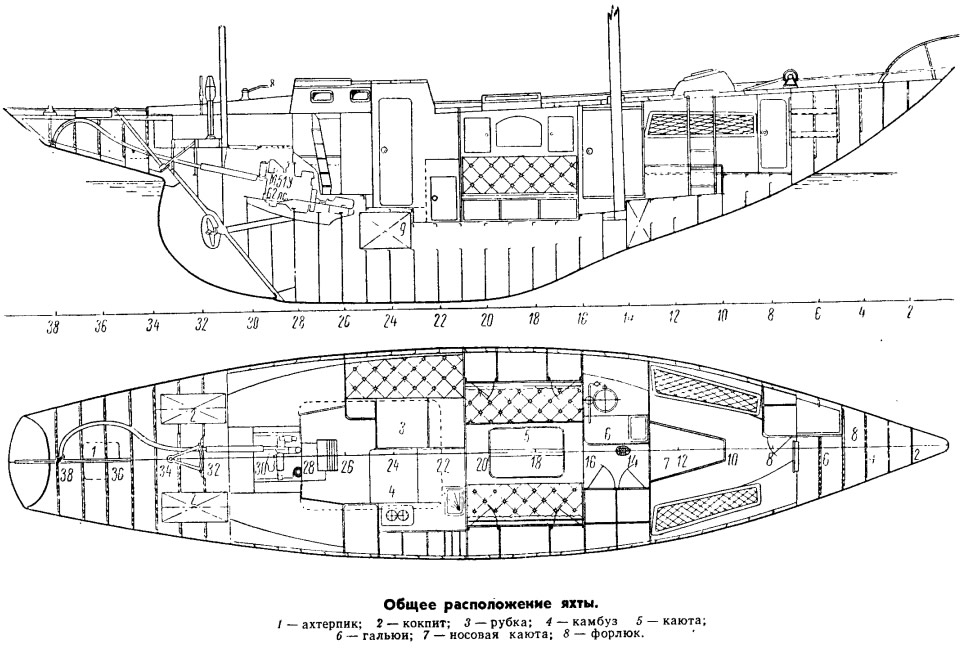

    Информация об изображенииОбщее расположение яхты
    Общее расположение яхты

    Корпус яхты имеет острые обводы. Коэффициент общей полноты δ = 0,22; коэффициент продольной, полноты φ = 0,53 и относительная длина L/D1/3 — 4,3. Форма корпуса обеспечит достаточную остойчивость и ходкость яхты.

    Корпус яхты цельносварной из стали Ст. 3. Система набора поперечная. Толщина наружной обшивки 4 мм; шпация — 400 мм. Палубный настил толщиной 3 мм из стали Ст. 3 покрывается мастикой или деревом.

    Информация об изображенииТеоретический чертеж яхты
    Теоретический чертеж яхты

    Набор корпуса выполняется из полособульба № 6 и отвечает требованиям Английского Ллойда (1957 г.). Балластом служит стальной лом, залитый цементом.

    Диаметр баллера руля 40 мм; перо руля двухслойное; ахтерштевень кованой конструкции. Перекладка руля осуществляется штурвалом на рулевой колонке в кокпите.

    Якорное устройство состоит из двух якорей Матросова весом 45 и 30 кг с цепью калибром 12 мм и длиной 100 м.

    Основные элементы яхты


    Длина наибольшая, м16,0
    Длина по КВЛ, м11,0
    Ширина наибольшая, м3,61
    Осадка средняя,2,07
    Высота надводного борта, м:
    в носу1,54
    на миделе1,05
    в корме1,08
    Водоизмещение при осадке по КВЛ, т16,8
    Вес фальшкиля, т5,8
    Площадь парусности, м2:
    иол105,6
    кэч111,0
