    Швертбот английских конструкторов Файрбол

    Год: 1964. Номер журнала «Катера и Яхты»: 2 (Все статьи)
              0

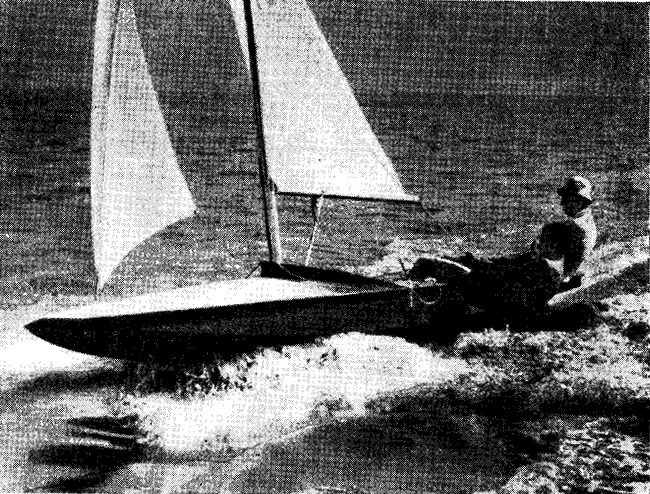

    Информация об изображенииШвертбот Файрбол на ходу
    Швертбот Файрбол на ходу

    П роектируя новый швертбот, английские конструкторы ставили перед собой следующие задачи: обеспечить большую скорость хода на любых курсах; создать недорогое и простое по конструкции судно, чтобы его могли строить любители; уменьшить вес швертбота настолько, чтобы вдвоем можно было переносить его по суше.

    Основные элементы швертбота

    Длина наибольшая, м4,93
    Длина по КВЛ, м4,04
    Ширина наибольшая, м1,410
    Ширина по КВЛ, м1,23
    Высота борта на миделе, м0,23
    Осадка, м0,16/1,24
    Высота мачты от КВЛ, м6,8
    Водоизмещение порожнем, кг100
    Водоизмещение с экипажем, кг310
    Площадь парусности, м2:
    общая13,42
    грот10,10
    стаксель3,32
    Площадь бокового сопротивления, м2:
    корпус0,425
    шверт0,320
    руль0,129
    Положение центра бокового сопротивления, % L в корму5

    «Файрбол» по своим размерениям мало отличается от многих гоночных швертботов, однако обводы его имеют ряд характерных особенностей. Сравнительно небольшая ширина корпуса обеспечивает на любых углах крена достаточно острые носовые образования ватерлинии. В то же время большая полнота оконечностей делает швертбот достаточно остойчивым.

    Швертбот устойчив на курсе и хорошо управляется как на ровном киле, так и при крене, поскольку положение центра величины при любом положении корпуса практически не изменяется. «Файрбол» обладает хорошей всхожестью на волну и, несмотря на малую высоту надводного борта, почти не заливается водой. Для уменьшения забрызгиваемое™ вдоль нижних скул поставлены отбойные бруски.

    Оригинальна форма поперечного сечения корпуса — с двойными скулами и плоской днищевой частью, которая продолжается от носового транца до кормового. Носовая часть палубы состоит из двух выпуклых пластин, соединяющихся в ДП. В корме палуба имеет цилиндрическую погибь, а вдоль кокпита — наклон наружу. Под палубой вокруг кокпита расположены воздушные ящики.

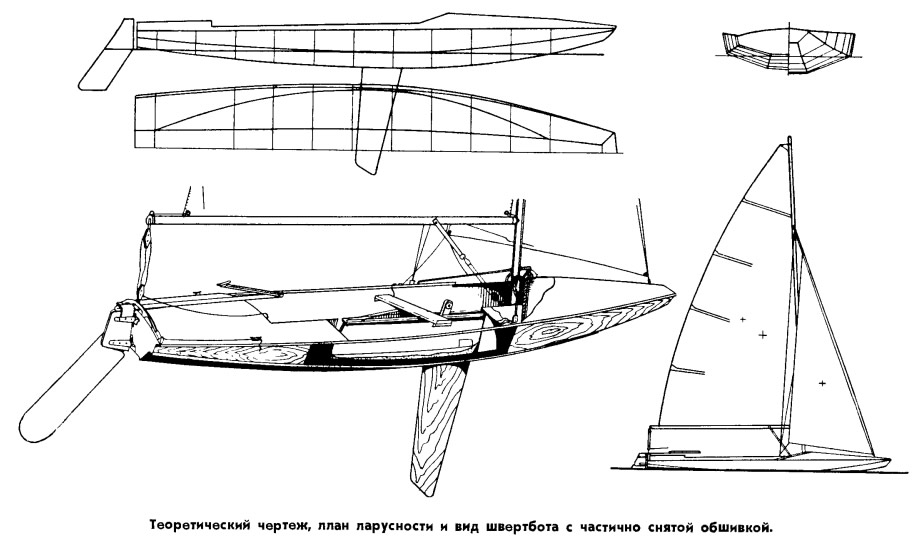

    Информация об изображенииТеоретический чертеж
    Теоретический чертеж

    Мачта из легкого сплава поддерживается двумя парами вант и штагом. Основная площадь парусности приходится на грот, снабженный четырьмя латами. Кроме гика-шкота, предусмотрена оттяжка, крепящаяся к передней части гика и мачте.

    Деревянный шверт выбирается с помощью талей и может быть опущен на разную глубину с помощью специального блока. Руль — подъемной конструкции.

    Малая погибь обшивки облегчает постройку швертбота.

    Плавание на «Файрболе» безопасно — воздушные ящики удерживают его на плаву даже при заполнении кокпита водой. Швертбот может быть с успехом использован как опытными, так и начинающими яхтсменами.
