    Моторная лодка «Альга»

    Год: 1964. Номер журнала «Катера и Яхты»: 2 (Все статьи)
              0


    Помещаемые материалы по моторным лодкам типа «Альга» (и по некоторым яхтам польской постройки — во втором разделе) переданы редколлегии коллективом конструкторского бюро «Шкутник» (ПНР, Гдыня).

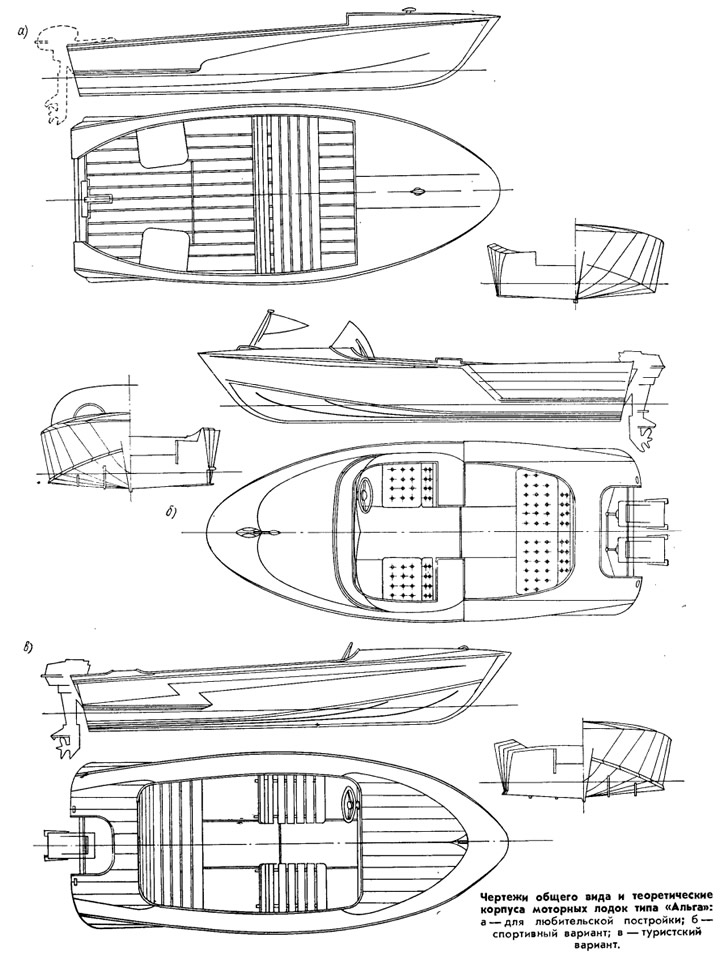

    Моторная лодка «Альга» выпускается в трех вариантах, причем их основные элементы одинаковы.

    Вариант для любительской постройки


    Набор корпуса лодки изготовлен из сосны и состоит из пяти шпангоутов, четырех двухслойных стрингеров и киля. Фальшкиль — дубовый. Транец представляет собой рамку из сосновых брусков, оклеенную с обеих сторон фанерой на водостойких клеях. Обшивка лодки выполнена из фанеры толщиной 6 мм, а съемный настил — из сосновых планок.

    Соединения выполнены на водостойком мочевинном или фенольном клее. Сиденья — съемные.

    Основные элементы и характеристики лодки «Альга»

    Длина наибольшая, м3,6
    Длина по КВЛ, м3,25
    Ширина наибольшая, м1,5
    Ширина по КВЛ, м1,35
    Высота борта на миделе, м0,48
    Осадка, м0,16
    Водоизмещение, кг400
    Мощность двигателя, л. с3—5

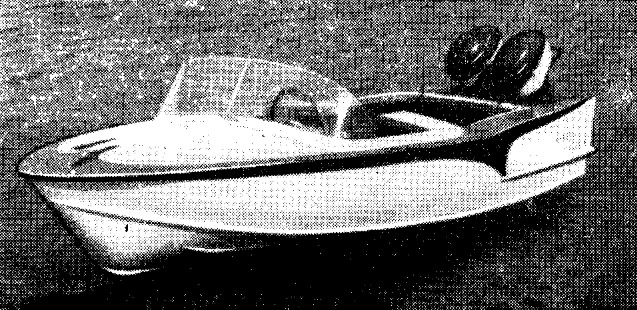

    Спортивный вариант


    Мощность двигателя увеличена (один двигатель 20—30 л. с. или два по 10—15 л. с.). Под двумя моторами «Москва» скорость лодки около 50 км/час.

    Набор корпуса — из сосны. Форштевень, рамка транца и фальшкиль — дубовые. Обшивка днища — из фанеры толщиной 7 мм, обшивка бортов и палуба— 5 мм. Настил — из фанеры толщиной 8 мм.

    За кормовым сиденьем расположен водонепроницаемый отсек, предназначенный для топлива и инструментов. Сиденья обиты микропористой резиной. Толщина ветрового стекла (плексиглас) 5 мм.

    Все составные части соединены на фенольном клею. Лодку можно также сделать из стеклопластика.

    Туристский вариант


    Мощность двигателя 10—20 л. с. Скорость под одним мотором «Москва» около 40 км/час.


    Шпангоуты — сосновые, стрингеры и киль — двухслойные дубовые или трехслойные сосновые. Форштевень, фальшкиль и рамка транца — дубовые. Обшивка днища и бортов — фанера толщиной 7 мм, палуба—5 мм. Для красоты на носовой и кормовой частях палубы можно уложить брусочки из красного дерева толщиной 4—5 мм. Сиденья — съемные. Настил — из фанеры толщиной 8 мм. За кормовым сиденьем расположен водонепроницаемый отсек для топлива и инструментов.

    Все части набора и обшивки соединены на фенольном клею.
