    Моторная лодка на подводных крыльях

    Год: 1964. Номер журнала «Катера и Яхты»: 3 (Все статьи)
              0




    Двухместная моторная лодка на подводных крыльях предназначена для прогулок и туристских путешествий по рекам и озерам и имеет следующие основные характеристики:

    Длина, м3
    Ширина корпуса, м1,05
    Ширина габаритная, м1,3
    Высота габаритная (без обтекателя), м0,5
    Вес корпуса с крыльями, кг40
    Полное водоизмещение, кг230
    Скорость, км/час50—60

    На лодке установлен подвесной мотор «Москва» мощностью 10 л. с. Лодка оборудована рулевым управлением со штурвалом автомобильного типа и дистанционным управлением дроссельной заслонкой («газом») и реверсом мотора. Чтобы при посадке пассажиров, швартовке лодки и запуске двигателя штурвал не мешал, его откидывают вверх на кронштейне. Управление газом выведено на педаль под правую ногу водителя. Ручка переключения реверса расположена справа на обносе кокпита.

    От брызг и ветра защищает съемный козырек, глубоко охватывающий пассажирский кокпит. В кормовом кокпите-багажнике, закрываемом обтекателем из декоративного пластика, расположен топливный бак; сюда же укладывают шасси и инструмент.

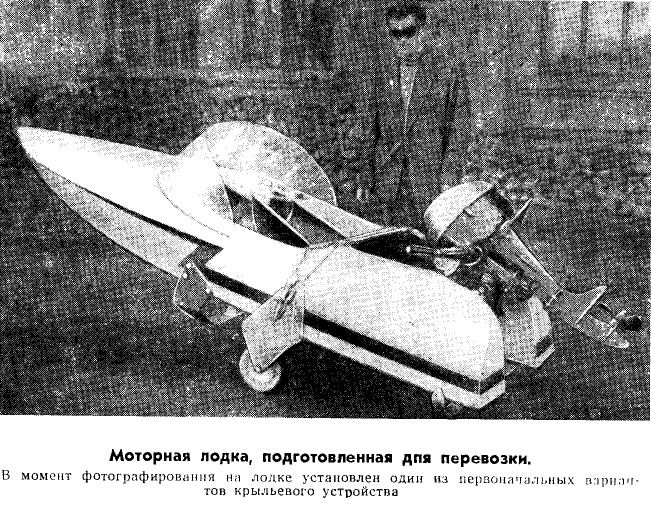

    Благодаря небольшим габаритам и весу лодку можно перевозить в кузове или на крыше автомобиля, на прицепе за мотоциклом или велосипедом, либо просто вручную на съемном шасси. Это шасси можно снимать и устанавливать как на суше, так и на плаву, что очень удобно при эксплуатации лодки на водоемах с отлогим берегом. Шасси крепится к корпусу в районе центра тяжести лодки стальным тросом с «лягушкой». Колеса шасси — пневматические (размером 8½Х2") от детского самоката. Для перевозки лодки за мотоциклом следует усилить конструкцию шасси и применить колеса большего размера.

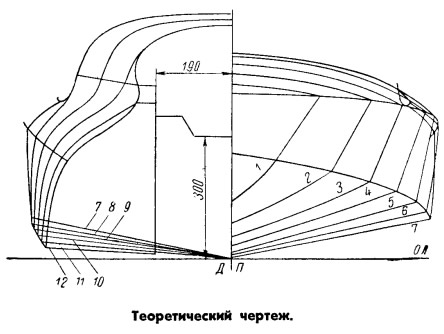

    Информация об изображенииТеоретический чертеж
    Теоретический чертеж

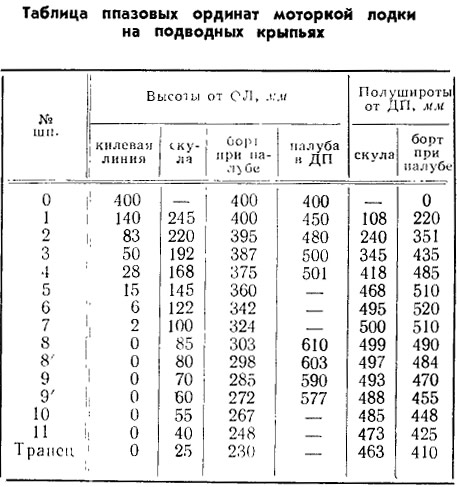

    Одной из основных задач, решаемых при проектировании и постройке лодки, было создание корпуса наименьшего веса при достаточной прочности. Применена поперечная система набора. Шпация (практическая) по днищу в носовой части — 250 мм, в кормовой — 333 мм. По борту и палубе шпангоуты установлены через один, так как расстояние между стрингерами не превышает 200 мм. Дополнительное повышение прочности и жесткости конструкции получается благодаря значительной погиби обшивки. Сиденье включено в несущую конструкцию корпуса и служит дополнительной опорой для днищевого перекрытия и бортов. Спинка сиденья является водонепроницаемой переборкой, повышающей безопасность плавания в случае пробоины.

    Для облегчения конструкции транец сделан пустотелым, состоящим из двух вертикальных подмоторных брусьев, зашитых с обеих сторон фанерой. Упор от двигателя, передаваемый на транец, воспринимается днищевой обшивкой и двумя продольными кницами, перевязанными с днищем и палубой.

    Информация об изображенииКонструктивный чертеж корпуса
    Конструктивный чертеж корпуса

    Применение рациональных конструкций и совмещение элементов набора с подкреплениями под устройства позволили получить очень легкий корпус весом 32 кг. Заметим, что при более тщательном подборе материала вес корпуса может быть снижен до 25 кг.

    При постройке корпуса были применены широко распространенные материалы. Обшивка выполнена из фанеры БС-1 толщиной 4 мм; набор — из ели и березы (подмоторные и привальные брусья, скуловые накладки). Для подкреплений использованы бук и фанера толщиной 10 мм. Крепеж — стельные шурупы (основной размер 2,5X12). Все соединения выполнены на клее БФ-2. После сборки корпус зашпаклезали, ошкурили и окрасили.


    Особое внимание было уделено подводным крыльям. Исходя из необходимости обеспечения высоких скоростных и мореходных качеств лодки и удовлетворения конструктивных и прочностных требований была выбрана четырехточечная схема с малопогруженными крыльями.

    На лодке было опробовано несколько крыльевых схем, имеющих принципиальные и конструктивные отличия. Принята была схема, показавшая наилучшие результаты; она и показана на приводимых нами чертежах.

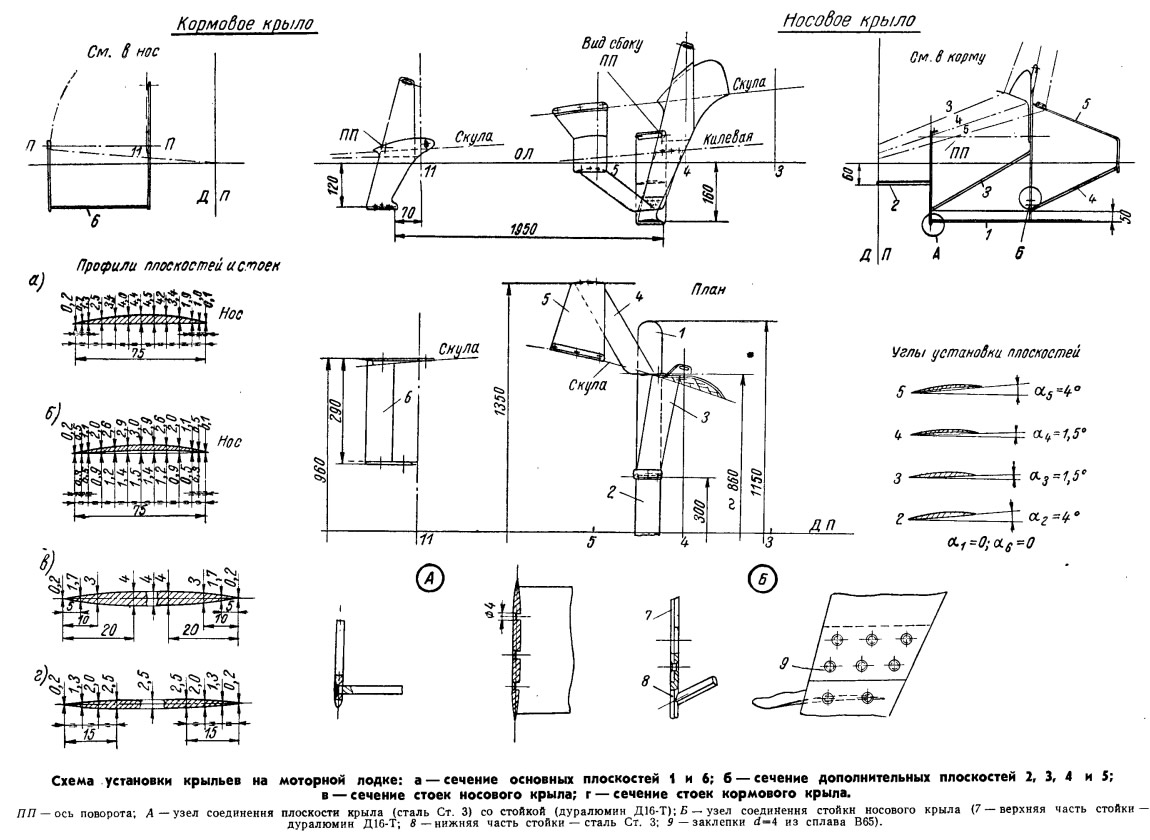

    Информация об изображенииСхема установки крыльев
    Схема установки крыльев

    Высокая относительная скорость движения лодки заставила пойти на включение в схему дополнительных стартовых плоскостей, обеспечивающих выход лодки на крылья на меньших скоростях и этим уменьшающих горб сопротивления. На расчетной скорости 35—40 км/час эти плоскости полностью выходят из воды и на тихой воде с поверхностью не соприкасаются; при движении на волнении они периодически входят в воду и предотвращают провалива-ния лодки, что значительно улучшает ее мореходные качества.

    При проектировании крыльев были поставлены следующие дополнительные требования:

    1) обеспечить наименьший вес крыльев при условии высокой прочности и жесткости конструкции;

    2) упростить конструкцию и, в частности, уменьшить число сварных соединений для возможности изготовления крыльев любителями.

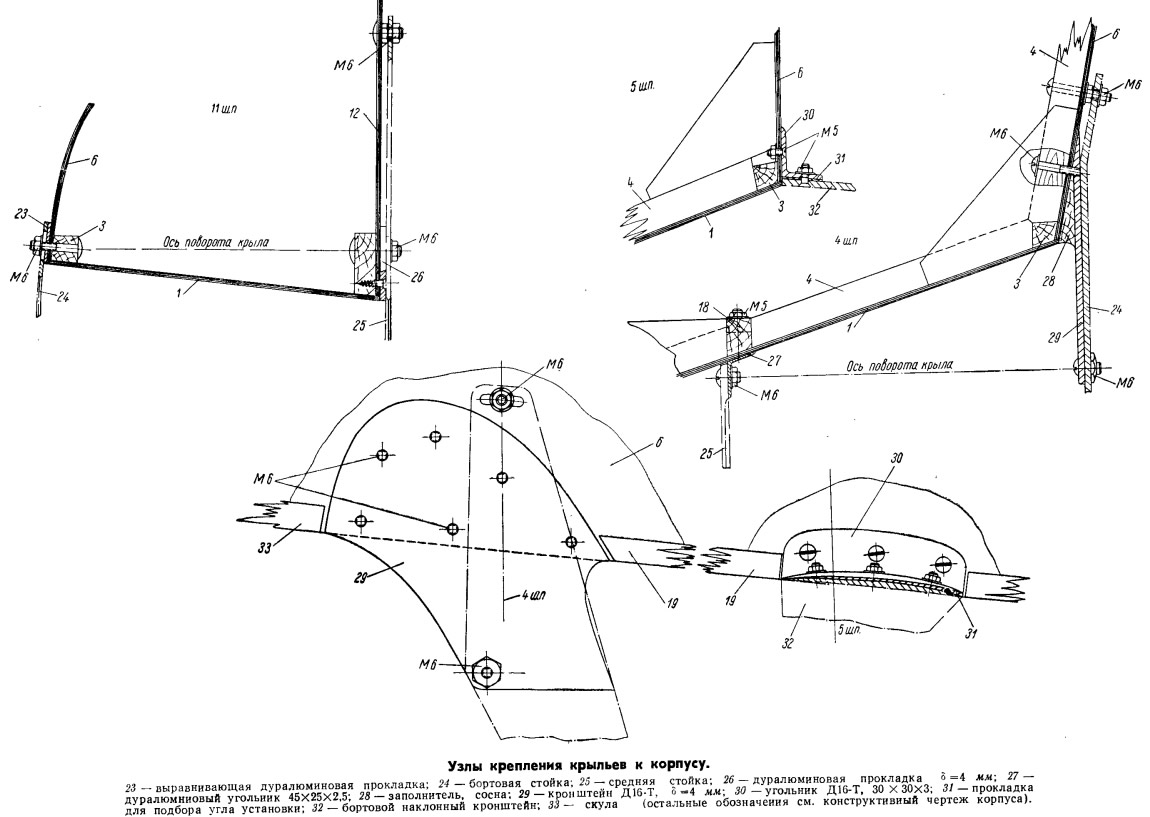

    Информация об изображенииУзлы крепления к корпусу
    Узлы крепления к корпусу

    Основные и дополнительные плоскости выполнены стальными, стойки и кронштейны — дуралюминовыми. Соединение плоскостей со стойками осуществлено «в шип» с последующим расклепыванием концов шипов.

    Поверхность крыльев после опиловки по шаблону отшлифовали и окрасили, после чего снова вторично отшлифовали и отполировали. Общий вес носового и кормового крыльевых устройств равен 7,5 кг. Крепление крыльев позволяет легко изменять углы установки, а следовательно, и углы атаки крыльев, подбирая их оптимальное значение. Данная конструкция дает возможность установить механизм для изменения углов атаки крыльев на ходу. Крылья могут быть легко сняты с лодки, что позволяет использовать ее как бескрылую.


    Информация об изображенииСхема установки лодки на шасси
    Схема установки лодки на шасси

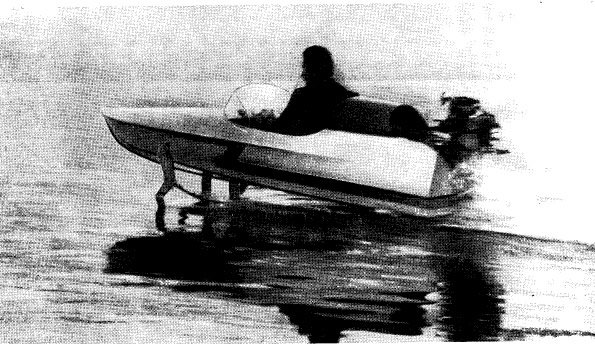

    Опытная эксплуатация лодки показала ее высокие скоростные и мореходные качества. Лодка устойчиво двигается на крыльях при полной нагрузке. Подъем корпуса над водой составляет в корме 100—120 мм, в носу — 200 мм. Широко разнесенные основные плоскости крыльев (1 и 6—на схеме установки крыльев), имеющие наклонные стабилизаторы (4) и дополнительные стартовые плоскости (2, 3, и 5), обеспечивают хорошую остойчивость и устойчивость движения при ходе как на тихой воде, так и на волнении с высотой волны до 0,5 м. Чистого движения на крыльях на максимальном волнении, по-видимому, не происходит; корпус лодки периодически замывается волнами, однако резких торможений, ударов корпуса о воду и проваливаний корпуса не наблюдается. Движение сопровождается плавными продольными и поперечными покачиваниями.


    В настоящее время на лодке установлен гребной винт, спроектированный из расчета преодоления горба сопротивления. Так как точных данных о величине сопротивления в момент выхода лодки на крылья не было, винт был выбран с некоторым запасом по тяге на этом режиме и на расчетном режиме полного хода оказался несколько «легким». Однако благодаря этому при движении на волнении, несмотря на значительное возрастание сопротивления лодки, скорость ее падает незначительно. Можно считать, что установленный гребной винт (D = 175 мм; H = 340 мм; А/Аd — 0,3) годен для повседневной эксплуатации такой лодки.



    Полученные скоростные показатели, очевидно, могут быть значительно улучшены подбором соответствующего винта и установкой механизма изменения углов атаки крыльев на ходу лодки (в зависимости от нагрузки лодки и высоты волны). При этом, по-видимому, следует применить винт, имеющий: D = 170 мм; H = 400 мм; А/Аd = 0,55.

    Кроме того, для повышения скорости лодки желательно провести следующие мероприятия, снижающие сопротивление подводной части мотора: полировку поверхности подводной части кронштейна; переделку козырька газовыхлопа и водоприемника; установку новой гайки-обтекателя на гребной винт; замену крепежных винтов с выступающими головками на винты с потайными головками. Эти мероприятия несложны и работу самого мотора не ухудшают.
