    Крейсерско-гоночная яхта Таллинской верфи

    Год: 1967. Номер журнала «Катера и Яхты»: 11 (Все статьи)
              0


    Яхта спроектирована и построена на Таллинской экспериментальной верфи спортсудостроения. Проект разработан в соответствии с Правилами классификации и обмера крейсерско-гоночных яхт CR на класс 8 м.

    Прототипом при проектировании обводов послужила яхта, проект которой разработан в Центральной лаборатории спортинвентаря Т. И. Киселевым.

    Основные данные яхты

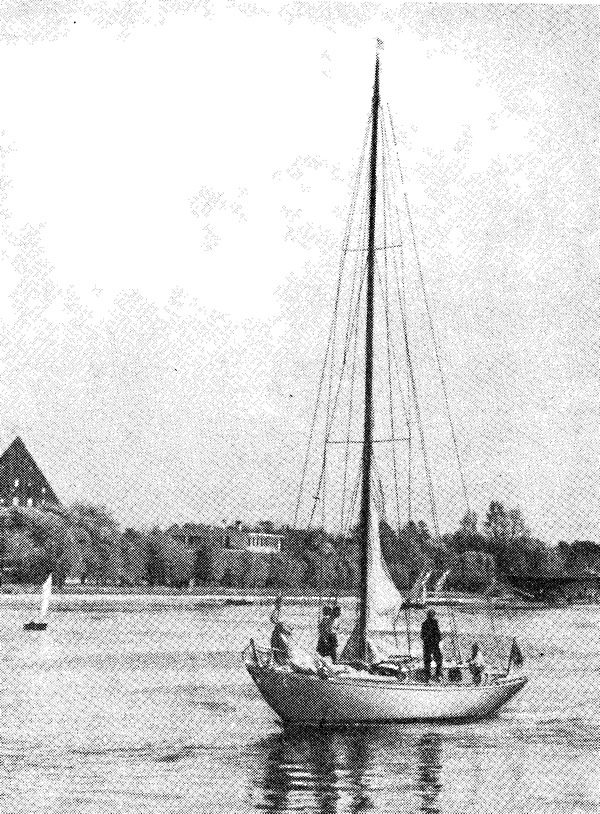

    Информация об изображенииФотография крейсерско-гоночной яхты
    Фотография крейсерско-гоночной яхты

    Длина наибольшая, м12,18
    Длина по КВЛ, м8,25
    Ширина наибольшая, м2,73
    Ширина по КВЛ, м2,56
    Осадка, м1,75
    Водоизмещение, м37,047
    Высота надводного борта, м:
    в носу1,06
    на миделе0,87
    на корме0,87
    Площадь парусности (фактическая), м2:
    1 вариант (по 8CR)68,71
    2 вариант (по RORC)77,44
    Коэффициенты полнотыδ = 0,191; α = 0,710; β = 0,366; φ = 0,521.
    Площадь смоченной поверхности, м227,0
    Площадь бокового сопротивления, м29,90
    Вес фальшкиля, т4,00
    Гоночный балл по формуле CR, м8,00
    Гоночный балл по формуле RORC, м8,546

    Конструкция корпуса выполнена в соответствии с Правилами постройки и классификации деревянных яхт английского Ллойда. Закладка яхты состоит из дубовых ламинированных штевней, контртимберса и киля, поперечный набор — из дубовых гнутых шпангоутов и стальных кованых флоров. Переборки композитные — фанера и древесина со стеклопластиком. Палуба из бакелизированной фанеры, без равентуха.

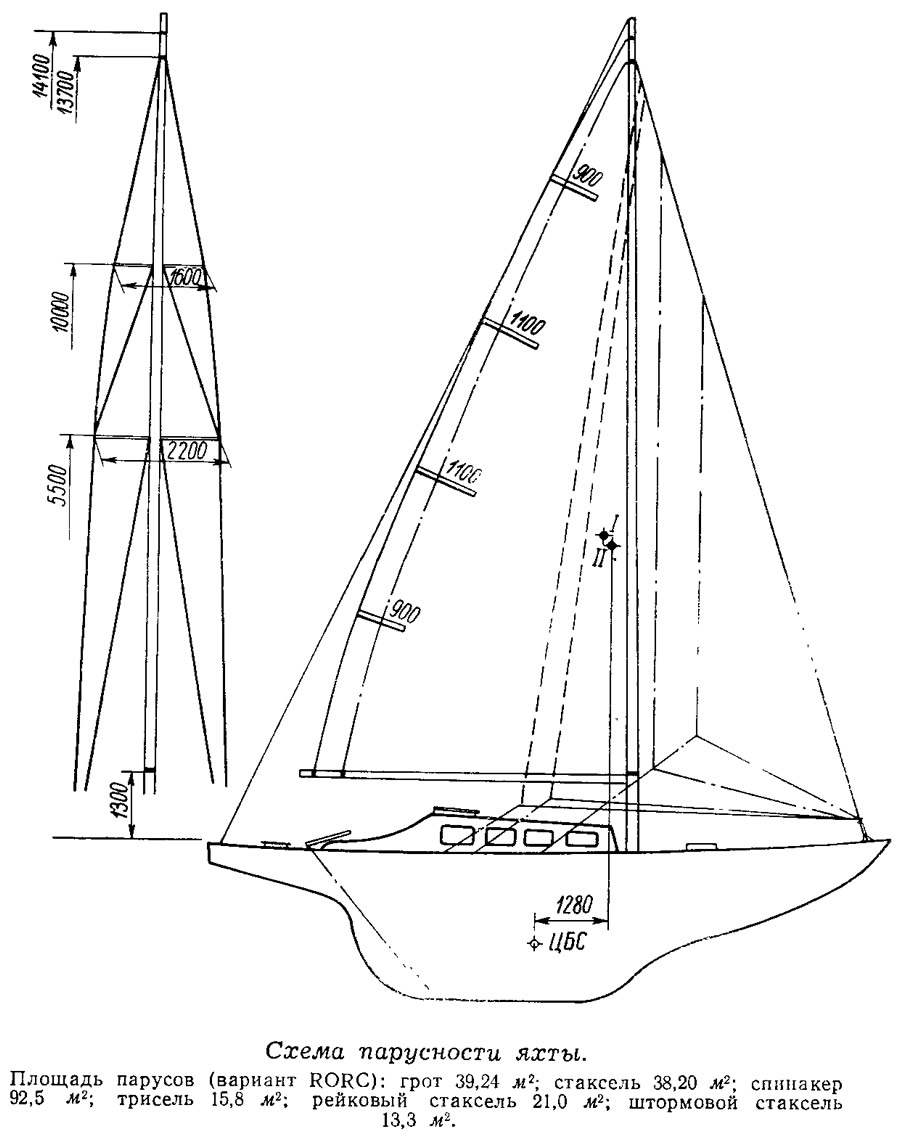

    Информация об изображенииСхема парусности яхты
    Схема парусности яхты

    Рубка имеет клееные комингсы (фанера и дуб или красное дерево). Крыша рубки кедровая, покрытая материей. Кокпит самоотливной, обычной конструкции, со стенками и полом из водостойкой фанеры, покрытой стеклопластиком.

    Руль съемный, клееной конструкции (фанера и сосна). Свинцовый фальшкиль крепится к килю болтами из нержавеющей стали.


    Команда яхты состоит из восьми человек. Спальных мест Шесть, из них два расположены в носовом кубрике, два в каюте и два в «гробах» по краям кокпита. Кроме того, в каюте предусмотрены две подвесные парусиновые койки.

    8ход в жилые помещения через люк в задней части надстройки. В кубрике имеется форлюк. У входа в каюту по левому борту расположен камбуз, по правому борту — штурманский стол.

    В районе мачты между каютой и носовым кубриком справа устроен гальюн, слева — платяной шкаф. Шкафы и рундуки имеются и в каюте под диванами, и за спинками диванов, а также под боковыми участками палубы и кокпитом. Парусная кладовая расположена перед носовым кубриком. В ахтерпике хранится шкиперский инвентарь, продукты и т. п. Система водоснабжения состоит из цистерны для пресной воды и насоса, позволяющего подавать воду прямо из цистерны в камбуз. Яхта снабжена осушительным ручным насосом. Предусмотрены электрическое освещение и естественная система вентиляции через дефлекторы.

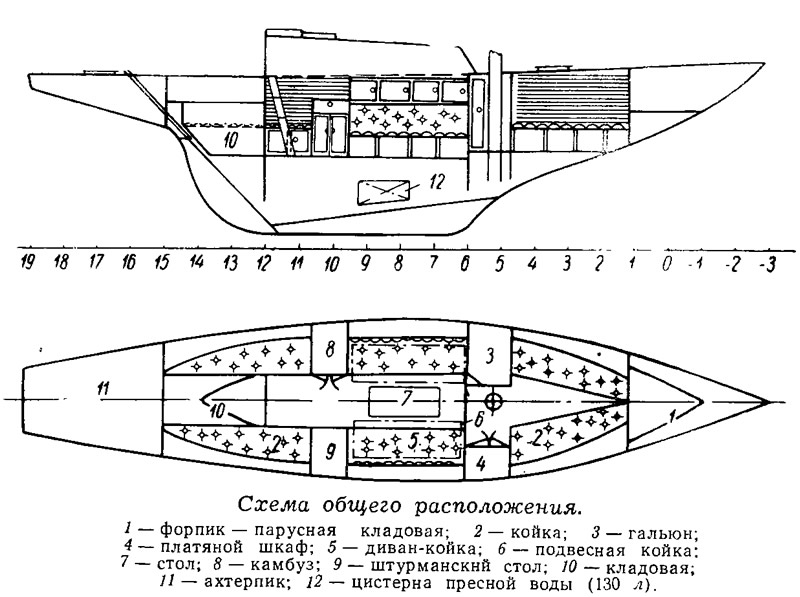

    Информация об изображенииСхема общего расположения
    Схема общего расположения

    Сечения основных связей, мм

    Киль, дуб102x341
    Форштевень у палубы, дуб120X108
    Ахтерштевень, дуб158ХЮ8
    Контртимберс у ахтерштевня, дуб87X104
    Шпангоуты гнутые, дуб:
    в средней части на 3/5L48x36
    за пределами 3/5L32x36
    Флоры кованые, Ст. 3 оцинк.50X10
    Бимсы усиленные, ель57x43/43x43
    Бимсы, ель:
    в средней части на 3/5L44x34/34x34
    за пределами 3/5L35x27/27x27
    Скуловой стрингер, ель32X130
    Привальный брус, ель45x140
    Палуба:
    из кедра22
    из бакфанеры12
    Наружная обшивка, сосна24

    Парусность яхты разработана в двух вариантах — для гонок в классе 8CR и для гонок с гандикапом при обмере по формуле RORC.

    На яхте стоит клееная еловая мачта с двумя рядами краспиц. По конструкции мачта пустотелая, овального сечения, с ликпазом, ^опирающаяся на стальной степс.


    Гик клееный из ели, пустотелый, прямоугольного сечения, с ликпазом. Реек стакселя и спинакер-гик также клееные из ели.

    Стоячий такелаж состоит из вант (основных, верхних, топовых и ромбовант), бакштагов, ахтерштага и штага (двойного). Стоячий такелаж изготовлен из стального троса, бегучий — из капронового каната.

    По данному проекту построены две яхты. Головная яхта, спущенная весной 1965 г., прошла ходовые испытания в водах Балтийского моря и Финского залива. По откорректированному проекту в 1966 г. была построена вторая яхта.

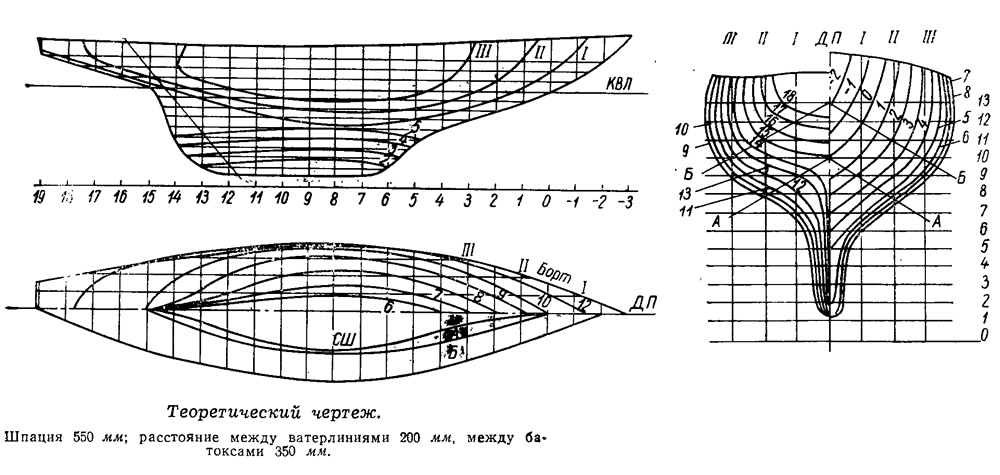

    Информация об изображенииТеоретический чертеж
    Теоретический чертеж

    Как показали испытания, яхта имеет вполне удовлетворительные мореходные качества, особенно в средний и сильный ветер. При сравнении с популярными яхтами «Л-6» постройки Ленинградской верфи ВЦСПС, яхта «8CR», проигрывая при слабом ветре, выигрывает при сильном. Это объясняется в первую очередь лучшей остойчивостью яхт «8CR» (относительный вес фальшкиля яхты «8CR» 56%, яхты «Л-6» 51%). Благодаря большому водоизмещению и высокому надводному борту яхта легко всходит на волну и не захлестывается в любую погоду. Центровка яхты оказалась правильной.

    Хлопчатобумажные паруса при сильном ветре неоднократно разрывались по углам и швам.

    Оставляет желать лучшего внутренняя планировка яхты, особенно расположение камбуза и штурманского стола.
