    Проект крейсерской яхты для Черного моря

    Год: 1967. Номер журнала «Катера и Яхты»: 10 (Все статьи)
              0

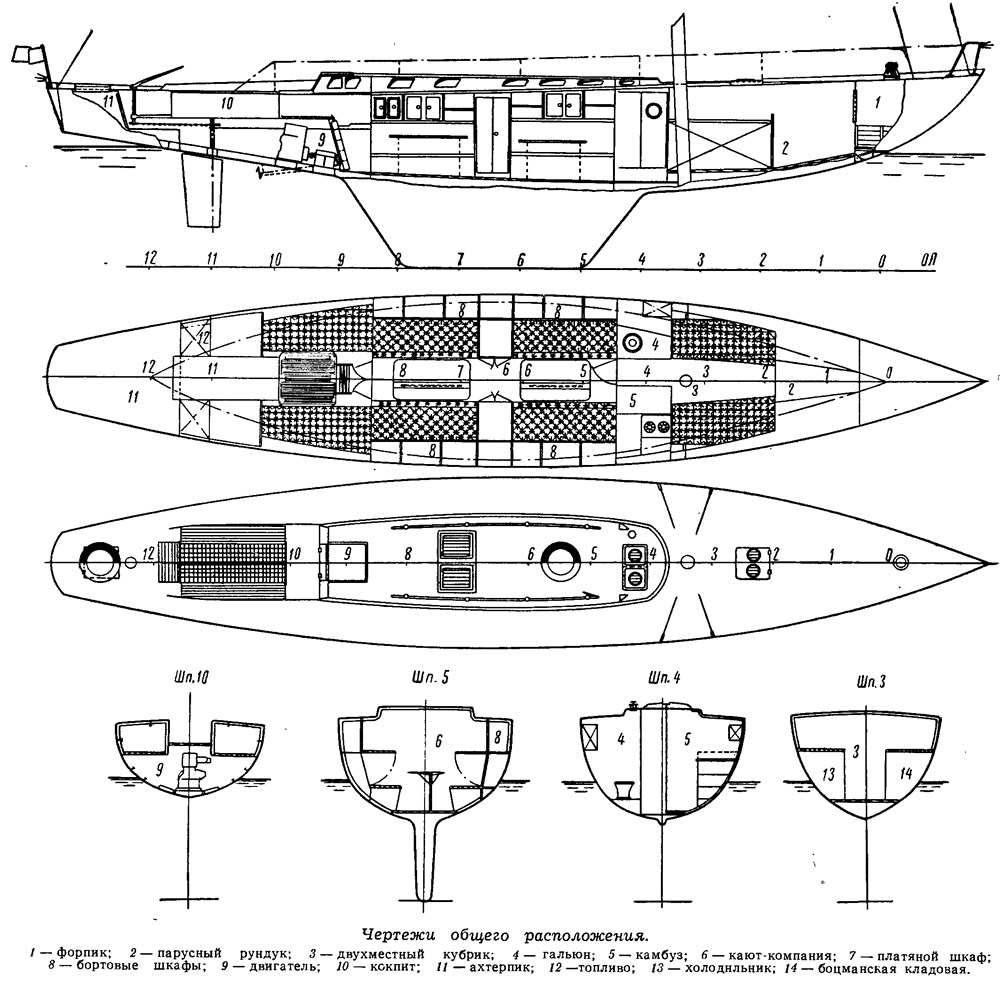

    Информация об изображенииЧертежи общего расположения
    Чертежи общего расположения

    Яхта спроектирована для яхтсменов г. Севастополя с учетом возможности ее постройки на одном из предприятий города и местных условий эксплуатации.

    За прототип по соотношениям главных размерений и обводам корпуса была принята известная голландская крейсерско-гоночная яхта «Штормвогель», одержавшая ряд побед в международных океанских гонках (чертежи этой яхты приведены в четвертом выпуске сборника). Использован также опыт постройки и эксплуатации ряда отечественных крейсерских яхт, таких, как «Антарктика», «Хортица», «Л-6», «CR-В».

    Проектным заданием предусматривалось проектирование крейсерской яхты для дальних морских походов с экипажем 12—16 человек.

    Основные данные яхты

    Длина наибольшая, м17,25
    Длина по КВЛ, м13,50
    Ширина наибольшая, м3,20
    Ширина по КВЛ, м2,96
    Осадка, м2,20
    Надводный борт на миделе, м1,10
    Водоизмещение (без экипажа, но с полным снабжением), т12,50
    Площадь парусности, м2103,00

    Относительная длина проектируемой яхты L/D = 5,82, т. е. меньше, чем у «Штормвогеля» (5,93), но больше, чем у построенных отечественных крейсерских яхт; это будет способствовать улучшению ходкости судна.

    Отношение площади парусности к площади смоченной поверхности на спроектированной яхте составляет 2,2; коэффициент общей полноты δ=0,138 и призматический коэффициент ψ=0,450 (для «Штормвогеля» δ=0,125 и ψ=0,470).

    Предусмотрена установка вспомогательного двигателя «АМ-407».

    Экипаж размещается в 8-местной кают-компании, «гробах» и носовом кубрике, причем всего предусмотрено 12 постоянных спальных мест. Имеются удобный камбуз с газовой плитой и гальюн. Для работы с морскими картами можно использовать одиИ из столов большой кают-компании.


    Яхта будет снабжена необходимым штурманским оборудованием и сигнальными огнями. Предусмотрены якорное устройство с ручным шпилем в носовой части, тузик длиной 2,5 м, швартовное и буксирное устройства и водоотливная система.

    Руль балансирный консольного типа. Нижняя кромка пера руля поднята достаточно высоко над основной, что уменьшает вероятность его поломки при посадке яхты на мель. Смещение руля в корму дало возможность уменьшить площадь пера и, следовательно, смоченную поверхность.

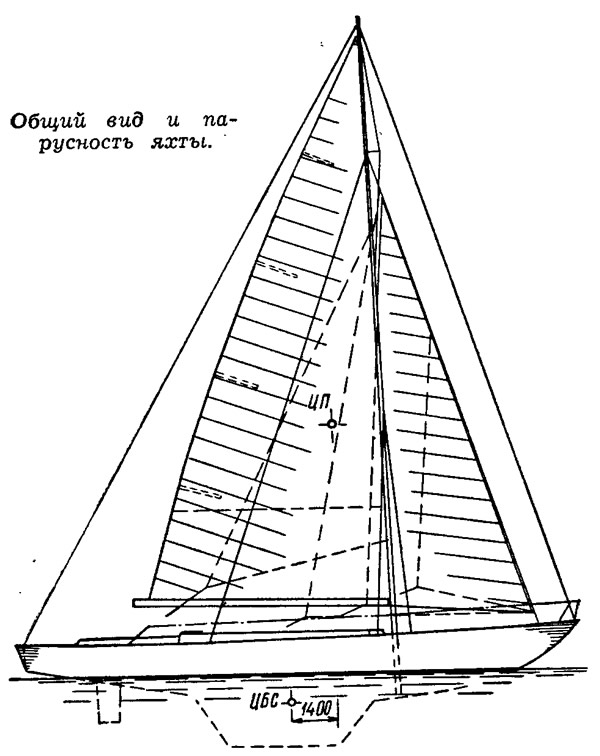

    Информация об изображенииОбщий вид и парусность яхты
    Общий вид и парусность яхты

    Корпус яхты предусмотрено изготовить сварным из углеродистой стали. Принята продольная система набора, на наш взгляд более целесообразная с конструктивной и технологической точки зрения. Продольные ребра жесткости вследствие малой их кривизны можно будет гнуть по месту, а близко расположенные поперечные переборки, рамные шпангоуты и выгородки представляют собой опоры для этих ребер.

    Палуба, рубка и кокпит с целью уменьшения веса будут изготовлены из сваривающегося алюминиево-магниевого сплава АМг-5 и оклеены несколькими слоями стеклоткани (общей толщиной до 5 мм) на полиэфирной или эпоксидной смоле. Изоляцию корпуса предусмотрено выполнить из легкого и недефицитного материала ФС-7.

    Плавник можно изготовить в виде отдельной конструкции и при сборке приварить к основному корпусу. Его полость предполагается заполнить балластом из металлолома и залить цементом. Плавный переход по радиусу от фальшкиля к днищу корпуса будет осуществлен при помощи стеклопластика.

    Принято парусное вооружение типа бермудский шлюп, поскольку одномачтовое вооружение обеспечивает более высокие тяговые качества, чем двухмачтовое.
