    Моторная лодка для автомобиля

    Год: 1968. Номер журнала «Катера и Яхты»: 14 (Все статьи)
              0

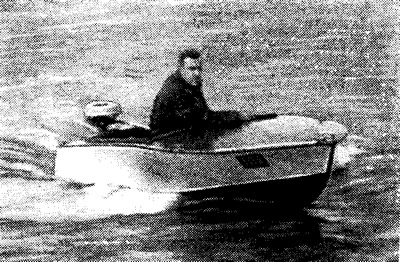

    Информация об изображенииЛодка на полном ходу
    Лодка на полном ходу

    Среди наших читателей есть немало автотуристов, которые хотели бы дополнить свое снаряжение лодкой. В предыдущих выпусках публиковался ряд проектов разборных гребных лодок, мотолодок и легких швертботов, которые можно перевозить на крыше автомобиля. В этом номере ленинградский любитель Л. М. Соболев и Е. Ф. Беляев из Чернигова (см. раздел «Яхты») делятся своими впечатлениями о построенных ими лодках, знакомят с устройствами для их перевозки. Выполняя пожелания читателей, редакция подготовила для ближайших выпусков также ряд материалов по конструкции трейлеров, позволяющих буксировать за машиной более крупные и тяжелые лодки.

    Любителям, желающим построить мотолодку конструкции Л. М. Соболева, советуем увеличить ширину лодки по палубе до 1,35 м, борта в корме сделать без завала внутрь, линию палубы (на боку) выполнить почти прямой. Это улучшит внешний вид судна. Число шпангоутов можно уменьшить до 5 (включая транец).



    Информация об изображенииФото опор на автомобиле
    Фото опор на автомобиле

    В 1961 году В. Б. Гантман своей статьей «Автомобиль и лодка» (сборник «Автомобилист», № 1) вдохновил, по-видимому, многих автолюбителей на приобретение лодки, но нас описанная им лодка по Ряду причин не устраивала. Не подошла для нас и мотолодка «Москвичка» («Техника молодежи», № 9, 1965 г.): процесс постройки ее довольно сложен, а высота борта недостаточна для плавания по озерам. Пришлось разрабатывать проект самим.

    Прежде всего были сформулированы требования к нашему судну. Tак как лодка будет перевозиться на крыше легкового автомобиля вес корпуса со сланями, веслами и сиденьями не должен превышать 60—65 кг, а размеры не выходить за пределы, указанные в «Правилах движения по улицам городов, населенных пунктов и дорогам СССР, где сказано: «На легковых автомобилях, мотоциклах (мотороллерах), мопедах и мотоколясках запрещается перевозить предметы, выступающие более чем на 0,5 м за габариты по длине или ширине».

    Информация об изображенииОпори для крепления лодки на автомобиле
    Опори для крепления лодки на автомобиле

    Лодка на двух-трех человек должна была быть удобной для прогулок, рыбалки и охоты, прочной, дешевой (90—100 руб. без мотора), простой в постройке и развивать скорость не менее 20 км/час.

    Такую лодку мы построили и испытали на Финском заливе под моторами «Стрела», «Ветерок» и «Москва». С мотором «Ветерок» на лодке можно ходить в дальние походы и без автомобиля, но для этого ее следует оборудовать ветровым стеклом и складным тентом.

    Информация об изображенииЛодка на автомобиле
    Лодка на автомобиле

    Набор корпуса выполнен из сосновых реек, обшивка из березовой водостойкой фанеры марки БС-1 толщиной 3 мм. Все соединения выполнены на клею ВИАМ-БЗ и оцинкованных шурупах. Корпус снаружи оклеен двумя слоями стеклоткани на полиэфирной смоле, благодаря чему он абсолютно водонепроницаем. Набор состоит из 6 шпангоутных рамок, транца, киля, скуловых и привальных брусьев. Обшивка дополнительно подкреплена двумя днищевыми и двумя бортовыми стрингерами,


    Основные данные лодки

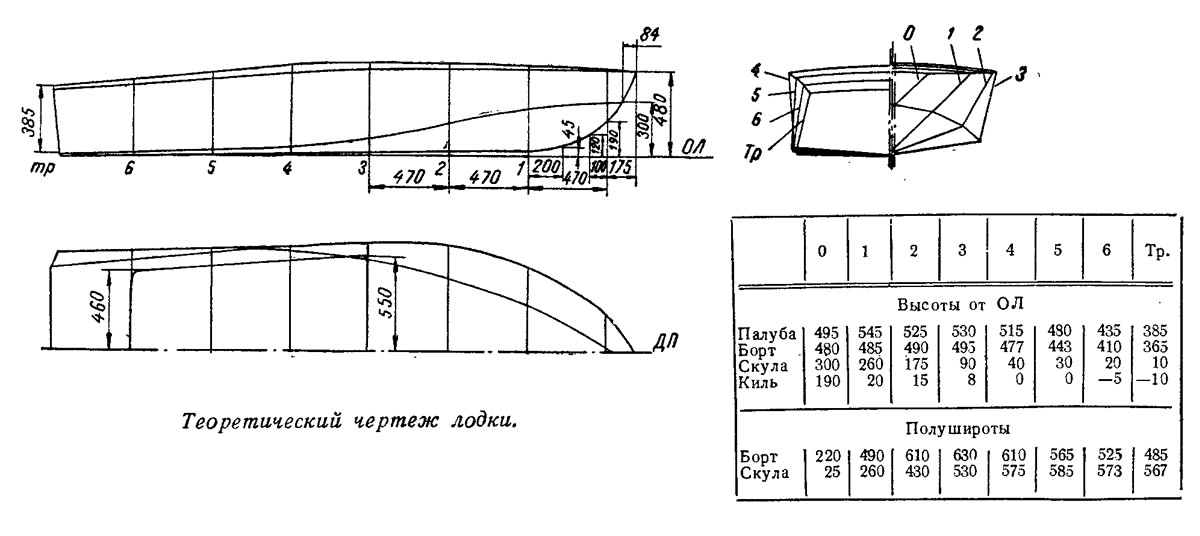

    Информация об изображенииТеоретический чертеж лодки
    Теоретический чертеж лодки

    Длина, м3,5
    Ширина, м1,3
    Высота борта, м:
    на миделе0,445
    у форштевня0,480
    у транца0,385
    Водоизмещение полное, кг350
    Осадка средняя при полном водоизмещении, м0,12
    Вместимость3 чел.
    Скорость хода, км/час:
    под мотором «Стрела» — 5 л. с.14
    под мотором «Ветерок» — 8 л. с.26
    под мотором «Москва» — 10 л. с.ок. 35
    Вес корпуса, кг45
    Вес оборудования (еланей, сидений, весел), кг15

    Приспособление для перевозки лодки на автомобиле «Победа» сделано из газовых труб ½" и ¾" Один человек устанавливает приспособление на автомобиле в течение 10—15 мин.

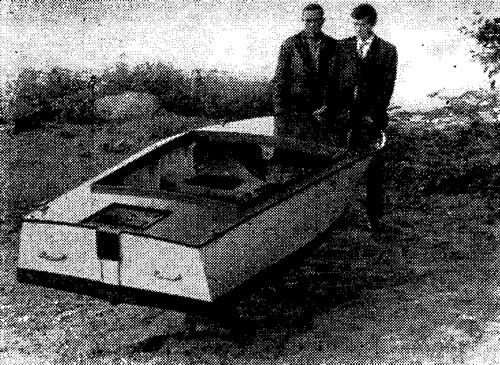

    Информация об изображенииЛодка без мотора на берегу
    Лодка без мотора на берегу

    Можно использовать и типовой багажник, но для этого нужно установить дополнительные опоры под нос и корму лодки. Лодку крепят к багажнику тросом диаметром 5 мм, который натягивается при помощи талрепа у передней опоры и натяжных болтов у задней. Чтобы трос не врезался в деревянные борта, его необходимо укладывать в углубления уток. Желательно продеть трос в резиновую трубку. Все остальное очень хорошо описано тов. Кащевским в статье «Приспособление для перевозки лодки на легковом автомобиле» в пятом выпуске сборника. Если гараж имеет прочное перекрытие и высоту около 3 м, лодку можно подвесить над автомобилем и хранить так круглый год. Преимущества такого хранения очевидны: снимать лодку с автомобиля и устанавливать на него может один человек, она будет хорошо защищена от ненастья, не надо привязываться к определенной водной станции или стоянке. На перекрытии нужно сделать строп из троса диаметром 5 мм с крючками, которые можно цеплять за утки. Строп следует закреплять с учетом положения центра тяжести лодки, чтобы при подъеме она сохраняла горизонтальное положение.

    Удобно на потолке и стенке гаража установить направляющие ролики для троса и провести его на небольшую настенную ручную лебедку.
