    Проект мотолодки-катамарана «Парис»

    Год: 1968. Номер журнала «Катера и Яхты»: 13 (Все статьи)
              0

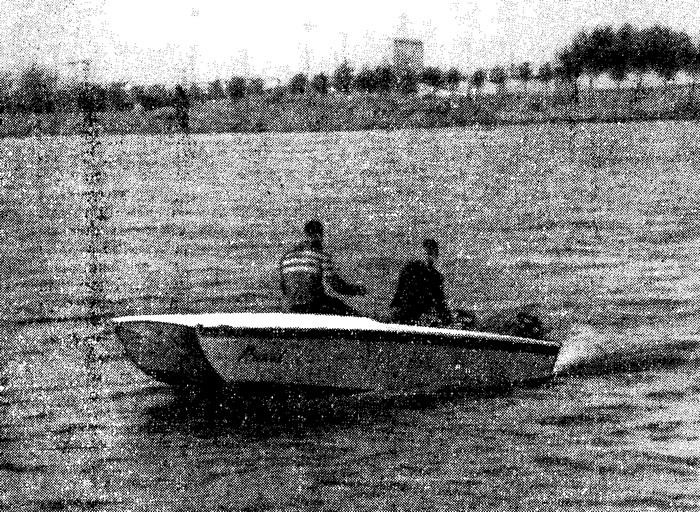

    Информация об изображении«Парис» на воде
    «Парис» на воде

    При разработке проекта катамарана «Парис» была поставлена задача создания компактного, простого по форме, удобного и быстроходного туристского судна с уменьшенным волнообразованием.

    Принятые размерения корпуса позволяют разместить в кокпите, несмотря на образованный тоннелем выступ, сиденья для шести человек. Диваны сделаны так, что для ночлега спинки их стыкуются с сиденьями. Ширина корпуса катамарана позволяет размещать спальные места поперек корпуса. Высокие борта и стенка «моторного ящика» надежно защищают кокпит от заливания. Вода, попавшая в моторный ящик, вытекает через отверстие в транце у днища.

    Основные данные катамарана «Парис»


    Длина наибольшая, м4,06
    Ширина наибольшая, м2,19
    Высота борта, м:
    в носу0,60
    в корме0,49
    Вес корпуса с диванами и еланями, кг130
    Скорость с двумя моторами «Москва» или одним мотором «Вихрь» и 2 пассажирами, км/час45
    Максимальная пассажировместимость, чел.6
    Водоизмещение полностью снаряженного катамарана с 5 пассажирами, кг650

    Водонепроницаемая переборка с люками (на винтах-барашках с прокладками из микропористой резины), установленная на шп. 2, позволяет использовать носовой отсек для хранения книг, документов и боящихся воды продуктов. Канистры с топливом и маслом размещаются в отсеках под полубимсами кокпита у самых бортов.

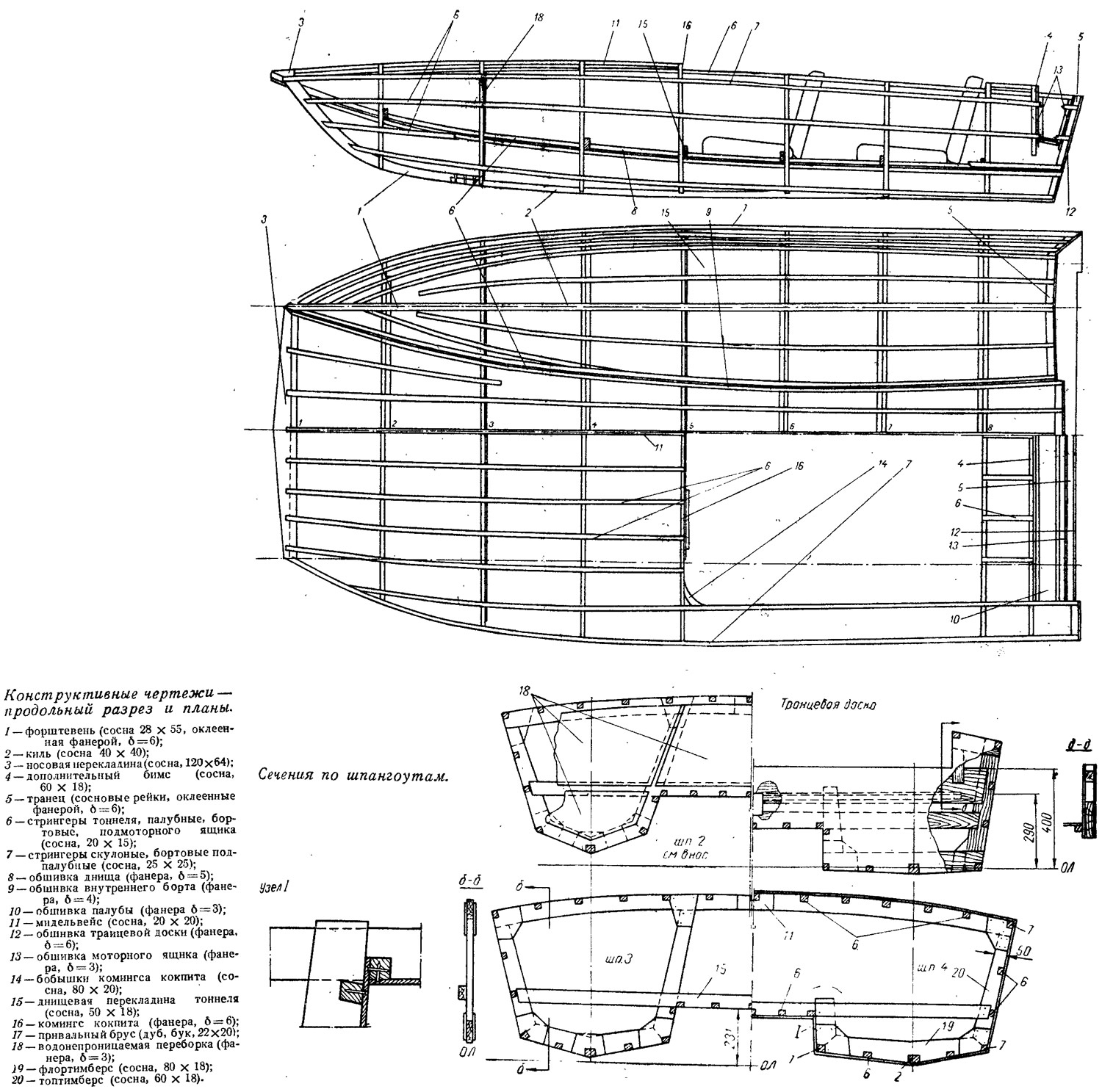

    Информация об изображенииКонструктивные чертежи — продольный разрез и планы
    Конструктивные чертежи — продольный разрез и планы

    Постройка катамарана ведется так же, как и обычной моторной лодки. Плоскость, проходящую через.ось симметрии корпуса, будем считать диаметральной плоскостью корпуса ДПК; вертикальные плоскости, проходящие через килевые линии поплавков, — диаметральными плоскостями поплавков ДПП. Отсчет полуширот удобнее вести от ДПП. Вычерчивание шпангоутов по таблице плазовых ординат начинается с проведения основной линии — ОЛ. Перпендикулярно ОЛ проводятся в центре ДПК, а по обе стороны от нее ДПП. Шаблон для изготовления форштевней вычерчивается по размерам, указанным на теоретическом чертеже.

    Испытания кртамарана сначала проводились с одним мотором «Москва», установленным по ДПК (против тоннеля). При движении по прямой судно хорошо набирало скорость, но на крутых поворотах происходило резкое торможение и катамаран почти останавливался. При установке мотора против ДПП катамаран приобрел отличную маневренность. С двумя человеками выходил на глиссирование, а с одним человеком показывал большую скорость, чем «Казанка».


    Информация об изображенииТеоретический чертеж катамарана и вид сверху — план
    Теоретический чертеж катамарана и вид сверху — план

    С двумя моторами «Москва» и двумя пассажирами на борту «Парис» на 3-балльной волне развивал скорость 43 км/час. При увеличении числа пассажиров до четырех заметного уменьшения скорости не было; катамаран отлично глиссировал, на волне полностью «выскакивал» из воды и мягко ударялся при падении.

    Мягкость хода и отсутствие крена характерны для катамаранов при плавании в любых условиях. Лежа на палубе вниз лицом и держась за ручки, укрепленные на борту у носа, я наблюдал за движущимся между корпусами потоком воды. С сильными завихрениями, идущими к центру тоннеля от поплавков, омывая внутренние борта и днище тоннеля, вода с увеличивающейся скоростью прорывалась к выходу. Воздушный поток бурно смешивался с водой. Я пришел к выводу, что необходимо расширить тоннель, не изменяя его высоты, а поверхности внутренних бортов тоннеля, начиная от шп. 4 до кормы сделать отвесными.

    Катамаран «Парис» пригоден для туризма, прогулок, буксировки лыжников и для спасательной службы. Чтобы использовать катамаран в любую погоду, необходимо установить ветровое стекло и оборудовать кабину.
