    Туристский катер «Рассвет» на базе вельбота

    Год: 1968. Номер журнала «Катера и Яхты»: 13 (Все статьи)
              0

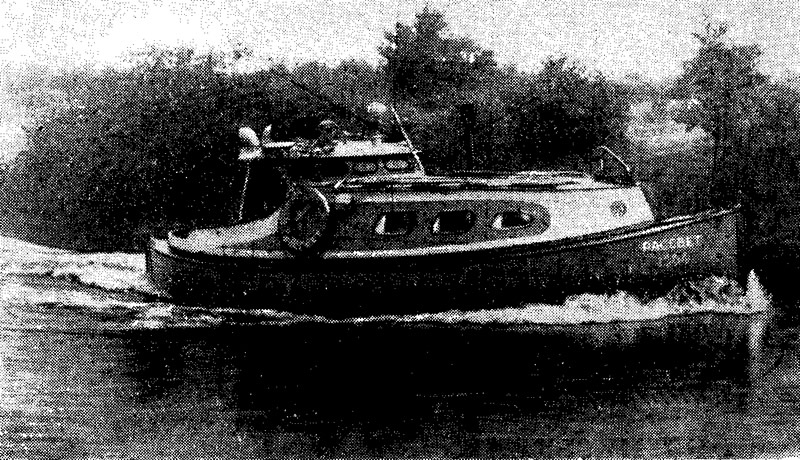

    Информация об изображенииФотография катера Рассвет
    Фотография катера Рассвет

    Туристский катер «Рассвет» был построен на базе корпуса металлического спасательного вельбота.

    Так как вельбот был прежде гребно-парусным судном, потребовалось снять банки, установить дейдвудную трубу, переборки и надстройку. Все соединения были выполнены на заклепках, за исключением дейдвудной трубы и фундамента двигателя, при установке которых применялась сварка. Не имея возможности выполнить все необходимые для переоборудования чертежи, мы применили метод моделирования. Модель корпуса в масштабе 1:20 была выклеена из папье-маше по гипсовой форме. Мы склеили из картона несколько вариантов надстройки и, приставляя их к корпусу, определили внешний вид будущего катера. Одновременно прорабатывалась и технология изготовления надстройки, так как картон по своей способности гнуться аналогичен фанере.

    Основные данные катера


    Длина, м8,5
    Ширина, м2,4
    Высота борта, м1,0
    Осадка, м0,5
    Водоизмещение, т4—5

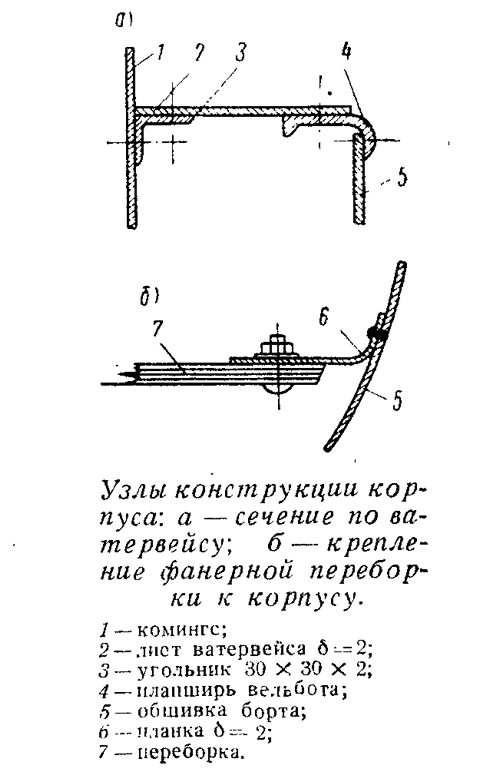

    Информация об изображенииУзлы конструкции корпуса
    Узлы конструкции корпуса

    Прежде чем начать размещение и компоновку помещений и устройств, мы изготовили в том же масштабе (1:20) все оборудование и шарнирный манекен — фигурку из проволоки и пластилина. Все члены фигурки подвижны и позволяют придавать ей различные положения, что необходимо для проверки удобства помещений, входов, расположения коек, сидений, и т. п. В последующем все необходимые размеры для надстройки, размещения переборок и оборудования мы снимали прямо с модели.

    Для трех главных переборок и выгородок была использована бакелизированная фанера толщиной 5— 10 мм. Переборки крепятся к бортам на заклепках с помощью угольников из стальной полосы толщиной 2 мм. Бортовую опалубку и комингс надстройки мы сделали из стальных полос 2X100, а саму надстройку — из бакфанеры толщиной 5 мм. Листы фанеры соединяли на стыковой планке, а крышу с бортами надстройки— на стальном угольнике 30Х30Х XI. Вырезы в комингсах для иллюминаторов сделали после окончательной сборки надстройки по модельным шаблонам из картона. Стекла уплотнили фасонной Н-образной резиной, проемы укрепили алюминиевым углобульбом 20X30X2.


    Рубка выполнена из двухмиллиметрового дюраля. Резку листов алюминия легко производить обычной ножовкой по металлу, смазанной в мыле. Угол наклона полотна к плоскости алюминия должен быть около 30°.

    В крыше рубки расположен смотровой люк из листового алюминия с комингсом из угольника 30X30X2.

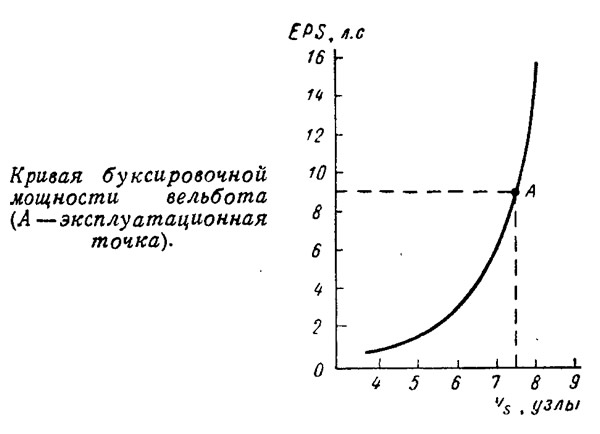

    Информация об изображенииКривая буксировочной мощности вельбота
    Кривая буксировочной мощности вельбота

    фундамент под двигатель собран из стальных угольников 50X50X5, жестко соединенных с флорами корпуса. Жилые помещения отделены от машинного отделения двумя водонепроницаемыми переборками и рулевой рубкой. Переборки обеспечивают также пожарную безопасность. В салоне длиной 3,6 м расположены четыре спальных места, буфет, зеркальный платяной шкаф, большой раскладной стол, печка-камелек, холодный шкафчик для продуктов, рундуки, туалетный столик и другое оборудование. Предусмотрен и душ с горячей водой, действующий при работающем двигателе и устанавливаемый под тентом на машинном отделении.

    В форпике мы хранили краски, кисти, тросы, кранцы, бросательные концы с якорь-цепью длиной 50 м и якорь. Вход в форпик через палубный герметичный люк.

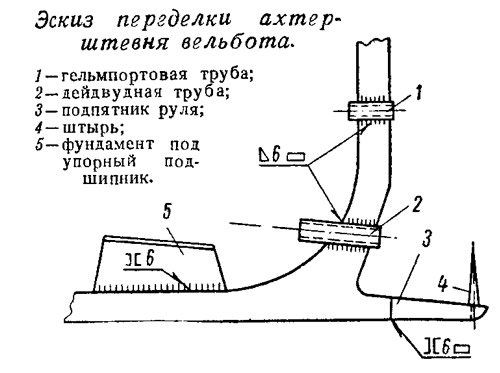

    Информация об изображенииЭскиз переделки ахтер штевня вельбота
    Эскиз переделки ахтер штевня вельбота

    Машинное отделение расположено в кормовом отсеке длиной 2,20 м, куда можно попасть через люк с правого борта в палубе. Палуба над машинным отделением с левого борта используется как рабочий стол или место для отдыха.

    Кормовая часть катера закрыта жестким тентом, который опирается на выгородку камбуза и две вентиляционные трубы машинного отделения. Такая рубка-навес имеет ряд преимуществ: легкость конструкции, круговой обзор, отсутствие дверей (для малых судов это важно), возможность использовать ее как камбуз.


    В рубке, где оборудован пост управления с откидным сидением, установлены щит приборов, компас с девиационным прибором, штурманский стол, образованный платформой надстройки, рычаги дистанционного управления двигателем и др.

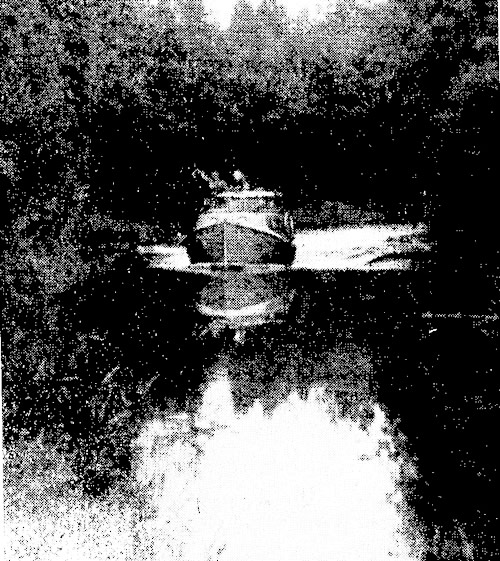

    Информация об изображенииКатер вид спереди
    Катер вид спереди

    Камбуз изолирован от жилого помещения. Выгородка камбуза сделана из дюраля и имеет ребро в кормовой части и две крышки в передней. Одна из крышек в открытом положении служит рабочим столом. Пища приготовляется на бензо-газовой плите с двумя конфорками, очень удобной на катере с бензиновым двигателем.

    Механическую установку мы выбрали исходя из кривой буксировочного сопротивления корпуса. Наиболее экономичной для нашего катера оказалась скорость около 14 км/час, для достижения которой необходима буксировочная мощность 9—10 л. с.1. Дальнейшее увеличение мощности не дает существенного прироста скорости.

    На катере установлен двигатель «М-20» от автомашины «Победа», который, как правило, эксплуатируется на половинной мощности, что значительно повышает его износоустойчивость.

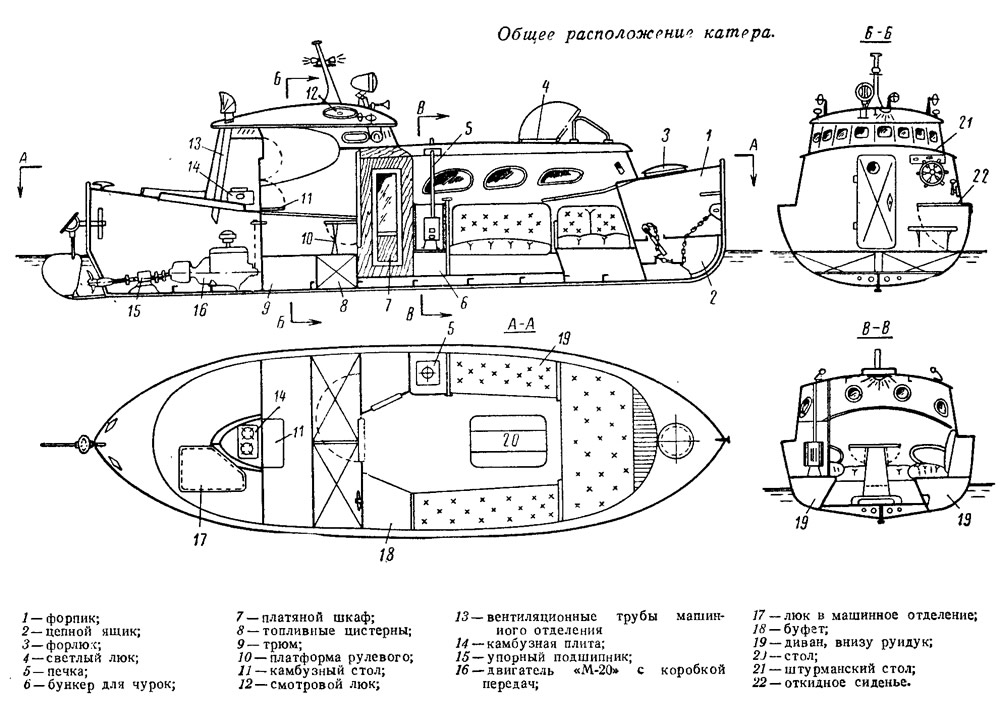

    Информация об изображенииОбщее расположение катера
    Общее расположение катера

    Расход топлива при скорости вращения вала 1500 об/мин составляет 6 кг в час. При максимальном уменьшении оборотов (до 40%), т. е. при мощности равной 21—22 л. с., расход горючего составит 4,5—4,6 кг.

    Диаметр трехлопастного гребного винта 0,35 м, шаг 0,25, дисковое отношение 0,5.

    Двигатель расположен в самой корме катера. Упор гребного винта воспринимается упорным подшипником, закрепленным на специальном фундаменте. Реверс осуществляется с помощью штатной коробки передач двигателя.



    1 Буксировочная мощность EPS — мощность на буксирном тросе, потребная для буксировки данного судна с определенной скоростью: EPS = RV/75 л. с., где R — сопротивление воды движению судна, кг (или тяга на буксирном тросе), V — скорость буксировки, м/сек. Мощность двигателя, необходимая для движения судна с заданной скоростью, N = EPS/ηp л. с. Здесь ηp — пропульсивный коэффициент, учитывающий к. п. д. гребного винта, влияние корпуса и пр. Обычно для катеров ηp = 0,40÷0,65.
