    Крейсерско-гоночный швертбот класса «Т-3»

    Год: 1970. Номер журнала «Катера и Яхты»: 23 (Все статьи)
              0


    Информация об изображенииШвертбот «Руслан» у причала
    Швертбот «Руслан» у причала

    В начале 50-х годов было построено несколько крейсерских швертботов с парусностью 30 м2. Опыт уже пятнадцатилетней эксплуатации этих яхт на водохранилищах Большой Волги, в прибрежных районах Балтики и Черного моря позволяет сделать вывод, что они имеют достаточную мореходность и хорошие гоночные качества, предоставляют экипажу необходимый комфорт в крейсерском плавании. Этот опыт и был использован автором при разработке нового проекта в 1963—64 гг., когда были введены новые Правила классификации, обмера и постройки спортивных парусных судов СССР.

    В настоящее время по этому проекту строится серия яхт, первые из которых уже плавают в Москве и Ленинграде. Однако при постройке швертбота, начатой верфью даже без ведома автора проекта, был допущен целый ряд отступлений от проекта и ошибок, которые, в конечном счете, привели к тому, что серийный швертбот. на мой взгляд, существенно хуже, чем был задуман. И это не просто лёгкие потери, неизбежные при переходе от эскизного наброска к рабочему проекту.

    Основные данные швертбота


    Информация об изображенииШвертбот «Руслан» под парусами
    Швертбот «Руслан» под парусами

    Длина наибольшая, м8,2
    Ширина наибольшая, м2,46
    Высота борта, м:
    в носу0,98
    у миделя0,71
    наименьшая0,67
    Высота каюты, м:
    у входа1,44
    наименьшая1,10
    Площадь парусности обмерная (100% пер. треуг.), м225
    Высота парусности, м9,4
    Водоизмещение порожнем, кг905
    Водоизмещение в походном состоянии, кг1305

    Расчетные весовые характеристики не выдержаны, так как корпус перетяжелен примерно на 200 кг главным образом за счет дощатой палубы и рубки, хотя проект предусматривал широкое применение при их изготовлении фанеры именно с тем, чтобы облегчить швертбот. Предполагалось, что если швертбот будут строить серийно, можно будет перейти на стеклопластик и дополнительно выиграть в весе.

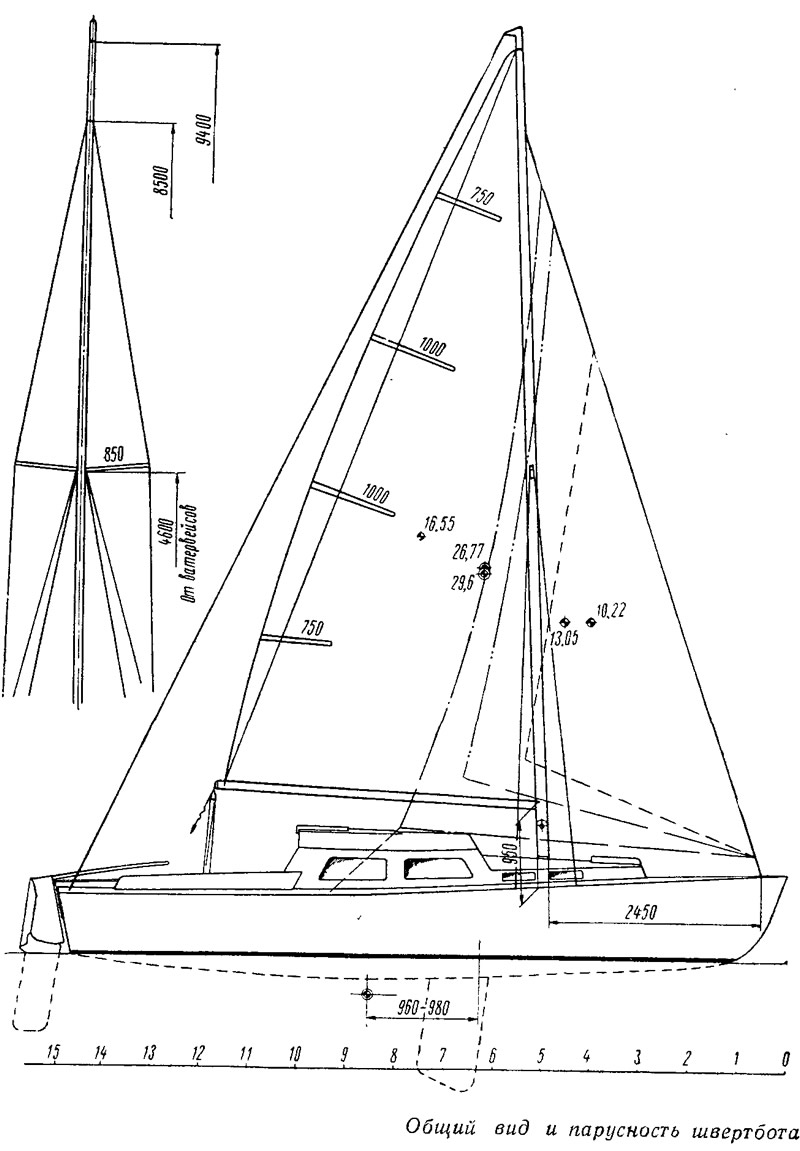

    Информация об изображенииОбщий вид и парусность швертбота
    Общий вид и парусность швертбота

    Нельзя признать удачными планировку корпуса серийного швертбота, исполнение рангоута, проводку стоячего такелажа; иначе размещен подвесной мотор. Поэтому здесь публикуются первоначально разработанные чертежи, которые могут быть использованы для самостоятельной постройки швертбота силами любителей.

    Обводы корпуса такие же, как у уже упомянутого швертбота (типа «Руслан-I»); проект которого был разработан в ЦЛСИ; планировка каюты и внешняя архитектура приведены в соответствие с современными требованиями. В каюте расположены три постоянные и в форпике одна откидная койка. Спинки коек-диванов вставляются между койками и колодцем; тогда с комфортом могут спать шесть человек. Планировка швертбота мыслилась в двух вариантах. Первый из них показан на чертеже; второй отличается тем, что койки в «гробу» нет, шкаф перенесен из форпика ко входу в рубку, а в форпике сделаны две койки.

    Информация об изображенииКонструктивный чертеж и поперечные сечения
    Конструктивный чертеж и поперечные сечения

    Подвесной мотор предполагалось устанавливать в нише на транце, закрываемой (когда мотор убран) специальной вертикальной крышкой. Мотор хранится в-специальном рундуке, причем остается еще обширный ахтерпик.

    Информация об изображенииТеоретический чертеж
    Теоретический чертеж

    Кокпит не заливается при оверкиле. Палубе, как и крыше рубки, для упрощения работ придана цилиндрическая форма — все бимсы имеют один радиус кривизны (5 м — палуба, 2 м — надстройка).

    Набор выполнен в соответствии с Правилами постройки для класса Т с соответствующей поправкой по опыту эксплуатации.

    Информация об изображенииСхема общего расположения
    Схема общего расположения

    Шверт — листовой, стальной; выбирается из кокпита лебедкой (по левому борту в кокпите). Кстати, верфь сделала шверт из легкого сплава, что вместе с перетяжелением корпуса и рангоута отрицательно сказалось на остойчивости яхты.

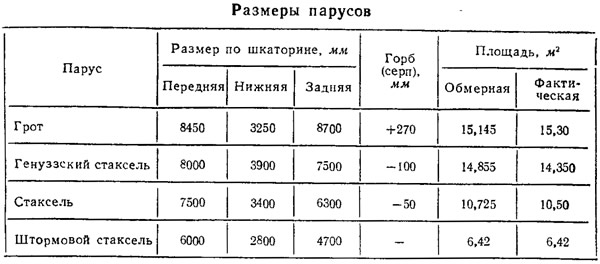

    Вооружение яхты — нормальное с несколько повышенным передним треугольником (но не доходящим до топа мачты). По сравнению с прототипом, мачта сдвинута вперед, грот уменьшен, а передний треугольник увеличен. Это сделано для того, чтобы ликвидировать имевшую место на прототипе легкую склонность приводиться к ветру.
