    Проект мотолодки «Пеликан» для мощных подвесных моторов

    Год: 1970. Номер журнала «Катера и Яхты»: 27 (Все статьи)
              0


    Информация об изображенииОбщий вид мотолодки
    Общий вид мотолодки

    При разработке этого проекта мы решили придать палубе мотолодки все более часто встречающиеся притупленные очертания в носу, а для улучшения мореходности днище, в отличие от «Стрекозы», выполнить не плоским, а с углом внешней килеватости на транце 10° и на миделе 16°. Продольные реданы частично компенсируют неизбежную при этом потерю гидродинамического качества.

    Соотношения размерений лодки и, в частности, ее ширина (1,5 м) были выбраны с учетом необходимости обеспечить достаточную остойчивость при эксплуатации с моторами мощностью 30—50 л. с., выпуск которых планируется нашей промышленностью, а также размещения в кокпите 4—5 человек.

    Чтобы оценить влияние ширины на достижимую скорость мотолодки в интересующем нас диапазоне скоростей (30—50 км/час), был проделан расчет глиссирующих пластин шириной 0,9; 1,2 и 1,5 м. Нагрузка принята равной 425 кг; таким приблизительно и будет водоизмещение лодки при плавании трех человек (200 — вес корпуса с мотором и топливом; 75X3=225 — вес людей). Отстояние центра тяжести от транца принято равным 1,2 м.

    Потребная мощность рассчитана по формуле:


    Информация об изображенииТеоретический чертеж мотолодки
    Теоретический чертеж мотолодки

    причем коэффициент η, учитывающий пропульсивный к. п. д. гребного винта и механические потери в передаче двигатель — винт, принят равным 0,5. Гидродинамическое качество К, равное отношению веса к сопротивлению, рассчитано по формуле К = 425:R.

    Первое, что бросается в глаза при рассмотрении результатов, представленных на графике, это малая зависимость сопротивления воды и, следовательно, потребной мощности от ширины днища при скоростях 30—35 км/час. Заметим, что эти скорости соответствуют началу чистого глиссирования и при принятой нагрузке достигаются при мощности 16—18 л. с. При повышении мощности лодка 1,5-метровой ширины будет несколько — весьма незначительно — проигрывать более узким (по сравнению с лодкой, имеющей ширину 1,2 м, — около 2 км/час). При меньшей нагрузке эта разница увеличится; при большей, а увеличение нагрузки сверх расчетной — далеко не редкость при эксплуатации, мотолодка шириной по днищу 1,5 м, наоборот, начнет обгонять лодку шириной 1,2 м.


    Для увеличения ширины кокпита до 1,54 м традиционные потопчины по бортам практически ликвидированы; ширина бортовых участков палубы по сторонам кокпита уменьшена до 70 мм. Это одновременно позволило значительно упростить конструкцию шпангоутных рамок, выполнить их без полубимсов.

    Длина кокпита в 2,3 м вполне достаточна для установки двух диванов и удобного размещения экипажа на ночь.

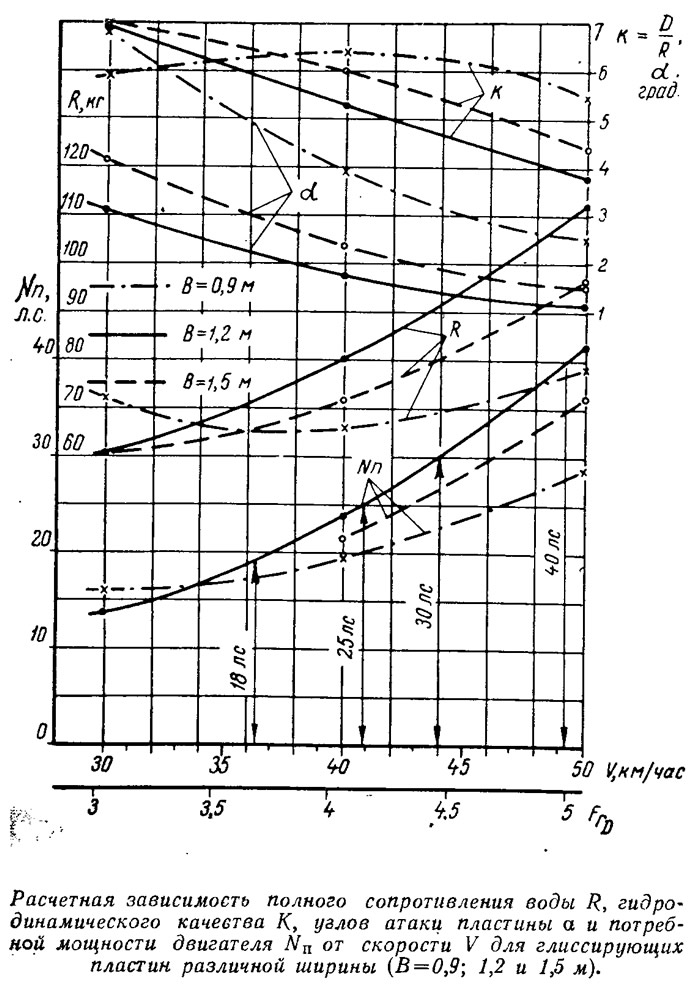

    Информация об изображенииРасчетная зависимость полного сопротивления воды
    Расчетная зависимость полного сопротивления воды

    Объем форпика (воздушный ящик) составляет около 0,16м3, что обеспечивает поддержание на плаву залитой лодки с мотором и плавающих рядом людей. Под канистры отводятся кормовые отсеки по сторонам от моторного рецесса. Спинка кормового дивана в случае необходимости может быть использована в качестве запирающейся дверцы, закрывающей доступ в эти отсеки.

    Конструкция корпуса типична для мотолодок любительской постройки. Поперечный набор составляют пять шпангоутов и форпиковая переборка. Обшивка из водостойкой фанеры имеет толщину на днище 5, на бортах и палубе — 4, на транце — 8 мм и подкреплена стрингерами сечением 20X20. Особое внимание уделено обеспечению жесткости транца и кормовой части корпуса. Боковые стенки рецесса из 4-миллиметровой фанеры и бракета в ДП передают упор мотора на палубу и днище. Две кормовые шпации уменьшены.

    Как особенность конструкции отметим наличие щитка водителя, выступающего на 170 мм перед носовым обрезом кокпита. Щиток служит кронштейном вала рулевого колеса и одновременно выполняет декоративную роль.
