    Туристский катер «Гермес» с мотором «Вихрь»

    Год: 1970. Номер журнала «Катера и Яхты»: 24 (Все статьи)
              0

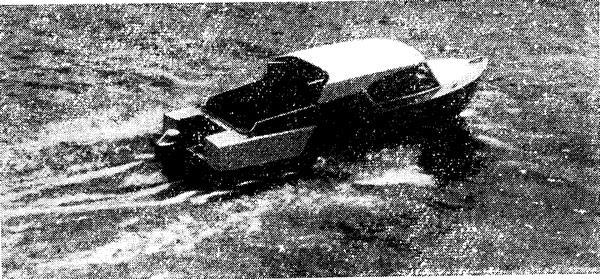

    Информация об изображенииФото катера на ходу
    Фото катера на ходу

    Катер «Гермес» мы строили в два этапа: сначала построили открытый вариант и испытали его, а уже позднее установили рубку, выносную доску под мотор «Вихрь», дистанционное управление, оборудовали каюту и т. д. При проектировании этого катера мы использовали опыт постройки и эксплуатации своей первой мотолодки, спущенной на воду в 1966 г., а также материалы сборника.

    Обводы корпуса плоско-килееатые, с отгибом днища вниз у транца.

    Основные данные катера


    Длина наибольшая, м5,40
    Ширина, м2,0
    Высота борта, м;
    в носу0,85
    в корме0,74
    Вес корпуса, кг330
    Полное водоизмещение, кг1550
    Пассажировместимость, чел.6
    Скорость с мотором «Вихрь-20» и двумя пассажирами, км/час25

    В каюте свободно устраиваются на ночлег четыре человека, еще два спальных места можно оборудовать в кокпите. Каюта довольно свободная и светлая, а тент, которым закрывается кокпит, делает катер практически «сухим» и комфортабельным в ненастную погоду. Место водителя расположено в каюте, но в случае необходимости управлять катером можно и из кокпита.

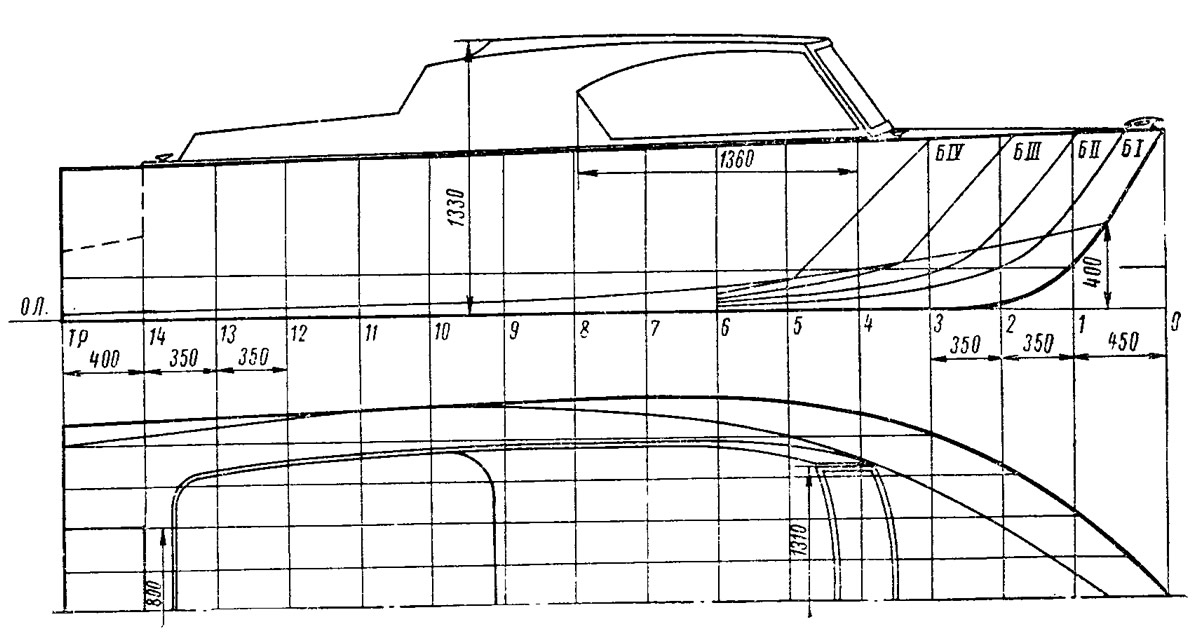

    Информация об изображенииТеоретический чертеж
    Теоретический чертеж

    Катер проектировался под две мотора «Москва», поэтому транец выполнен вертикальным. Для применения мотора «Вихрь», подвеска которого рассчитана на угол наклона транца не менее 4°35', пришлось изготовить выносную подмоторную доску, Подмоторная ниша делает удобной доступ к мотору, кокпит защищен от попадания воды при попутной волне.

    В каюте установлено кресло водителя, слева от него расположена ручка дистанционного управления газом мотора, а спереди на приборной доске, под «баранкой», кнопка «Стоп». Этого оказалось вполне достаточно для управления судном.


    В кормовой части кокпита слева и справа от моторного отсека оборудованы места для бензобаков, а в центре — для инструмента.

    Непотопляемость катера обеспечивается блоками пенополиуретана, размещенными в форпике и по бортам в районе каюты (здесь блоки зашиты декоративной фанерой).

    Конструкция корпуса обеспечивает наиболее полное использование дефицитной водостойкой фанеры с размером листа 1525X1525. Соединения листов по длине выполнены на шпангоутах встык через фанерную прокладку шириной 80 мм на смоле ЭД-6 и алюминиевых заклепках диаметром 4 мм. Весь катер снаружи оклеен одним слоем стеклоткани на эпоксидной смоле с добавлением красителей.

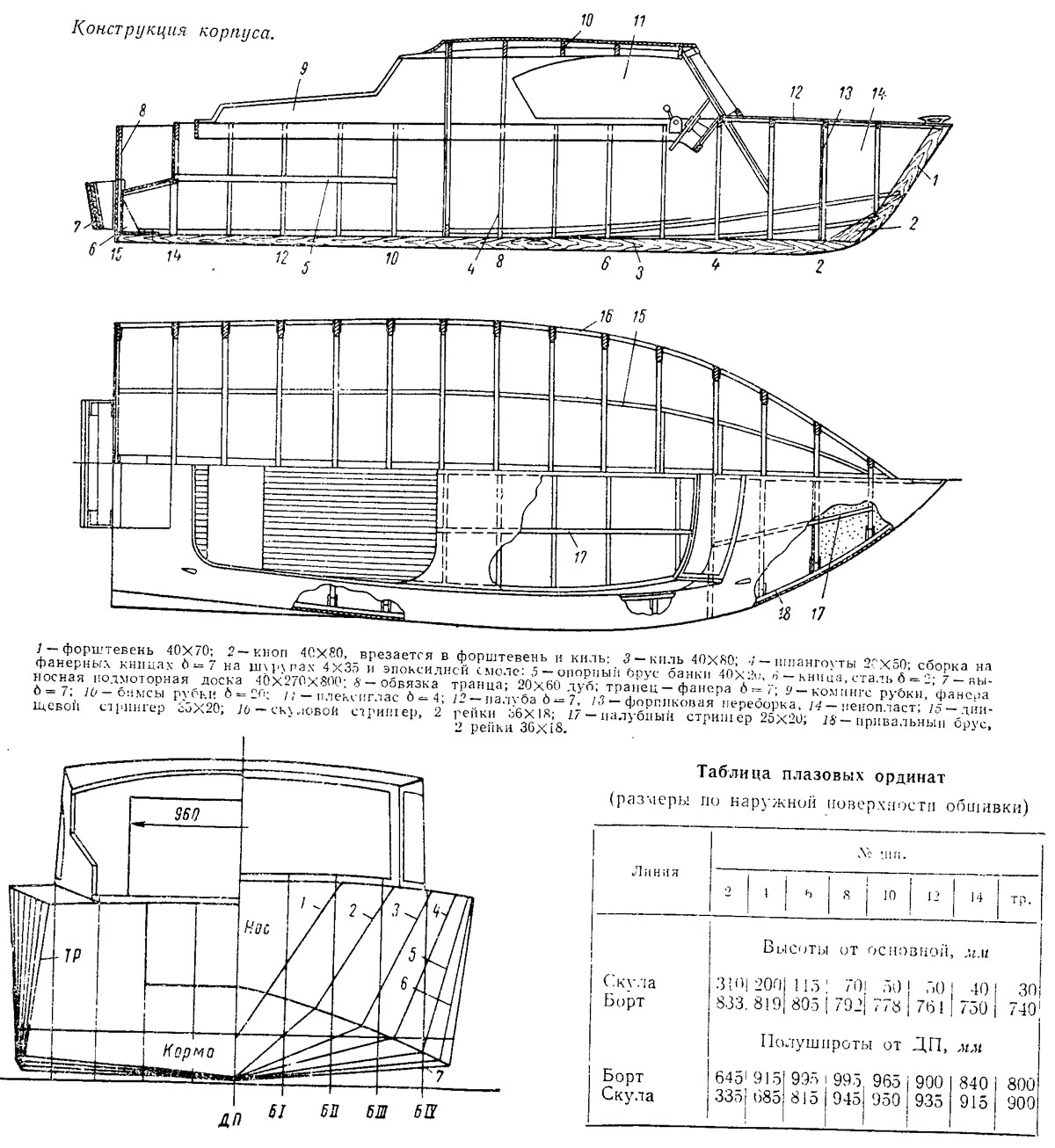

    Информация об изображенииКонструкция корпуса
    Конструкция корпуса

    Форштевень, киль и скула защищены от повреждений полосой из дуралюмина Д16-АТ толщиной 2 мм.

    Рубка собиралась отдельно от корпуса на специальном стапеле. Крыша ее установлена на стойки — две передние дубовые из рейки 45X50 и две задние сосновые коробчатого сечения. Лобовое стекло, бортовые и задние иллюминаторы вырезаны из плексигласа толщиной 4 мм, установленного с применением уплотняющей автомобильной резины, для чего по периметру стекольных проемов приклепана дуралюминовая полоса 35X2. Уплотнение вполне надежное, вода в каюту не попадает.

    Не имея специальной квалификации, мы затратили на постройку катера около 900 чел/час, причем все работы велись вручную.

    Испытания катера производились в различных вариантах. Наши лучшие результаты — 36 км/час с двумя человеками на борту были получены при установке двух подвесных моторов — «Москва» и «Вихрь», причем «Москва» крепилась намертво, а управление производилось «Вихрем».

    Эксплуатация «Гермеса» в течение двух последних навигаций показала хорошие мореходные качества, катер оказался вполне пригодным для дальнего туризма.
