Наш глиссер выполнен по трехточечной схеме с передним расположением спонсонов. Для использования аэродинамической подъемной силы на днище поставлены «воздушные ловушки» — шайбы, являющиеся продолжением в корму (на длине 850 мм) внутренних стенок спонсонов.

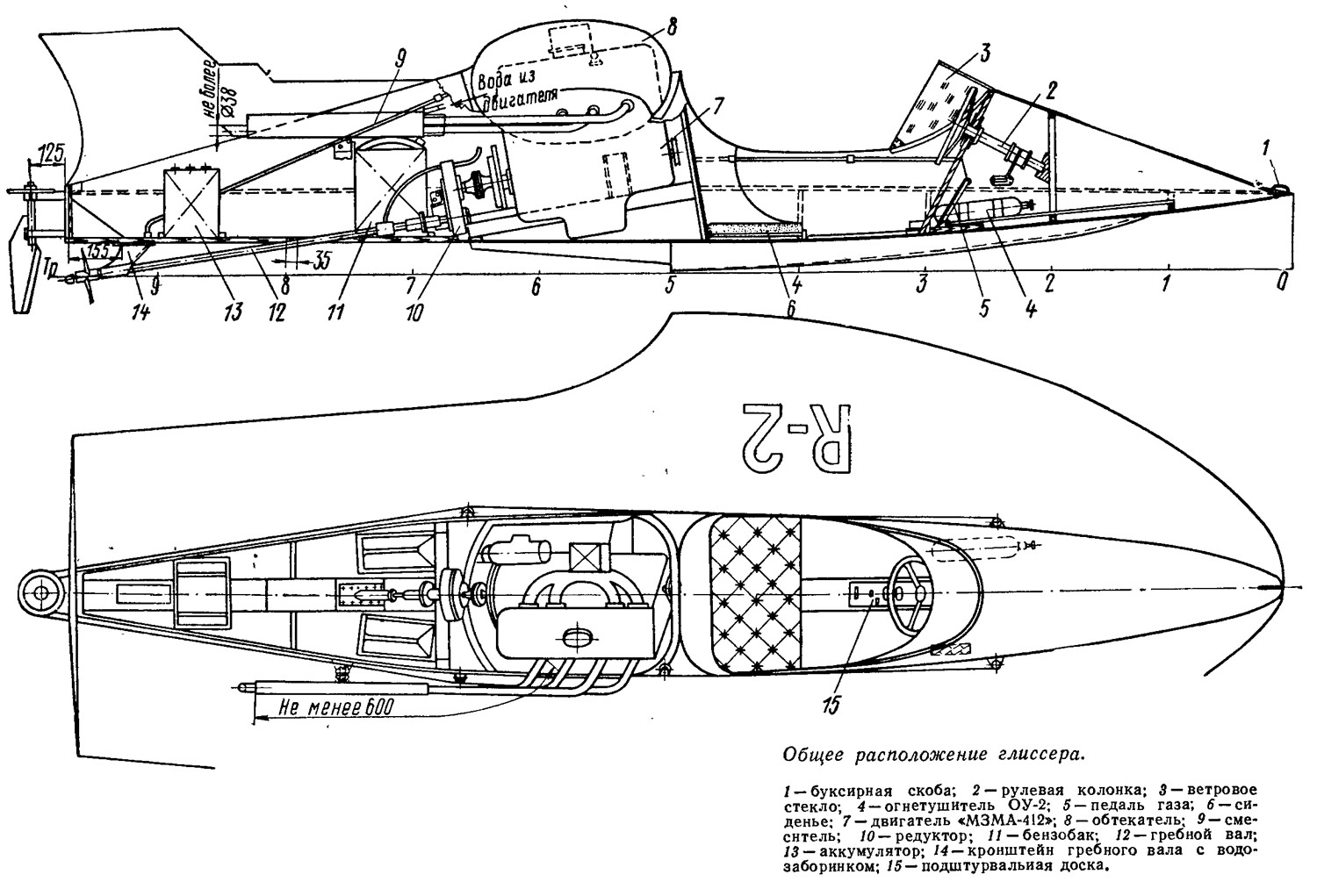

Центральная продольная балка выполнена обтекаемой; переборка безопасности отделяет оборудованный в носовой части балки кокпит водителя от моторного отсека. Перед кокпитом установлено ветровое стекло, моторный отсек закрывается съемным обтекаемым капотом с воздушным стабилизатором. К комингсам — стенкам продольной балки — капот крепится в корме резиновым жгутом, а в носовой части — защелками.
В кокпите на наклонной носовой панели расположены штурвал и приборы, на днище (на подушке) закреплены педаль управления газом и огнетушитель, на пайол укладываются мягкая подушка сиденья водителя а весло-гребок.
Аварийная плавучесть глиссера обеспечивается тем, что спонсоны набраны из листового пенопласта (δ=60 мм) марок ПС-1 и ПС-IV.

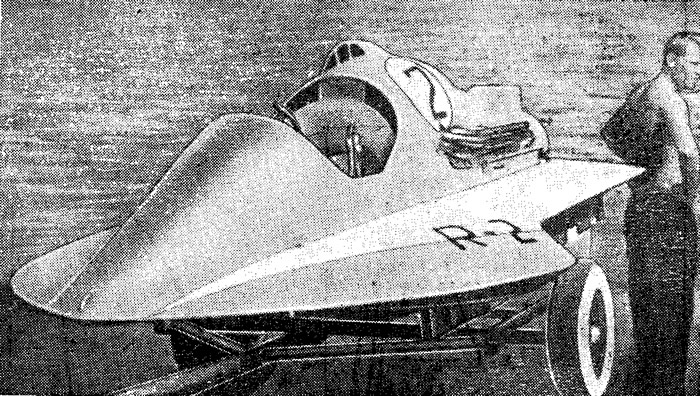

Проведенные испытания показали, что глиссер обладает хорошими устойчивостью на курсе и поворотливостью. Скорость хода составила 110 км/час (на прямой) при номинальной мощности двигателя 75 л. с. Отметим, что полученная скорость обеспечивает результаты, превышающие норматив мастера спорта в этом классе судов. Испытания и доводка глиссера перед запуском его в серию выполнялась почетным мастером спорта Л. Ф. Грациановым.

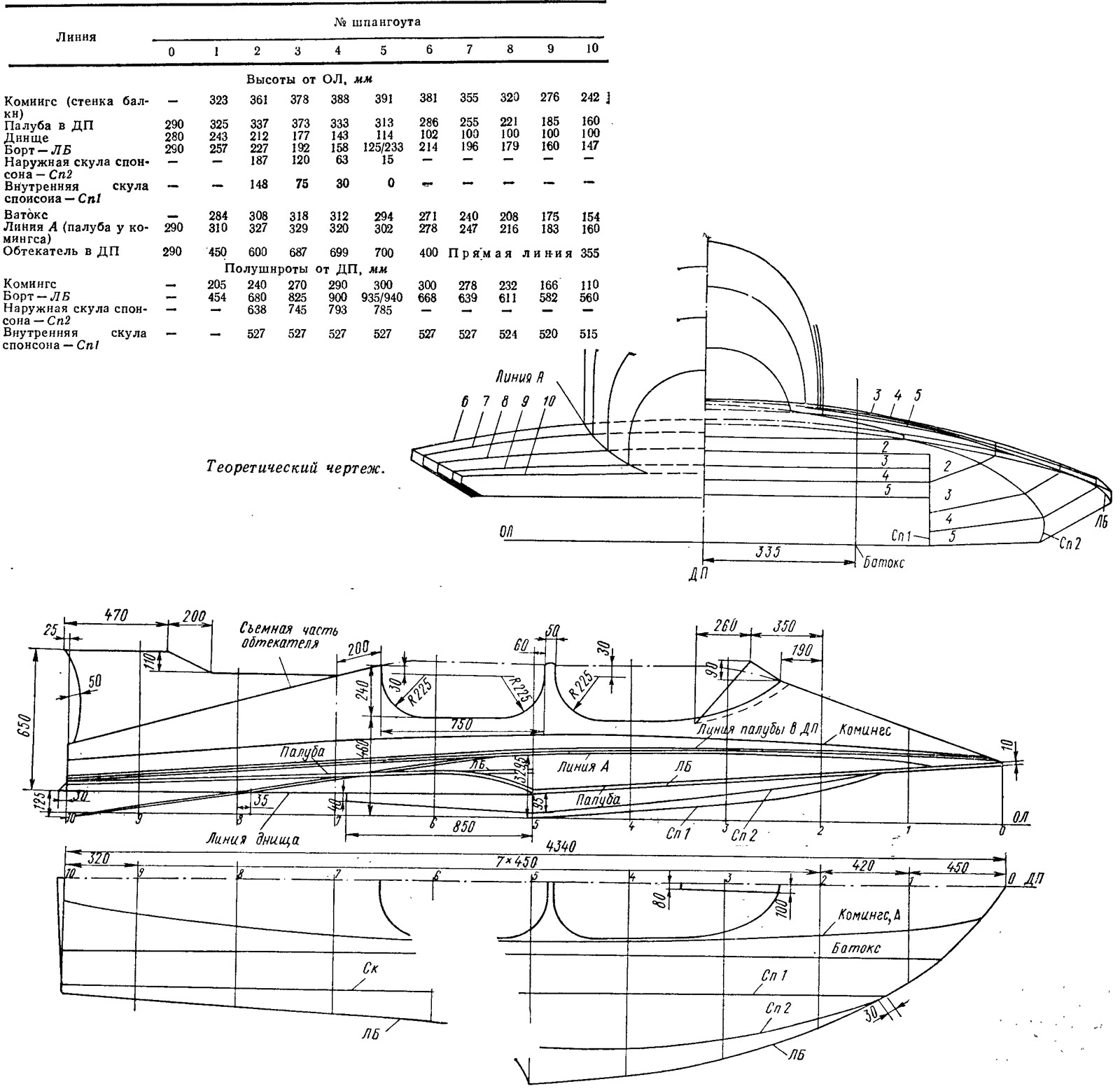

Для возможности постройки глиссеров R2 силами коллективов спортсменов-водномоторннков приводим основные чертежи и краткое описание конструкции. Отметим, что разработка конструктивных чертежей велась исходя из условия обеспечения минимального веса корпуса при сохранении достаточного запаса прочности на скорости 125 км/час.
Набор корпуса спроектирован по смешанной системе. Днище выполнено из 3- и 4-миллиметровой авиационной фанеры с последующей обклейкой рабочей поверхности и пенопластовых спонсонов стеклотканью. В обеспечении общей продольной прочности корпуса, кроме продольного набора на обшивке, участвуют фанерные стенки центральной балки — стрингера, имеющие увеличенную до 8 мм толщину в районе установки двигателя (между шп. 5 и 7).
Обшивка по скулам, палуба и обтекатели изготовляются из 2—3-мил-лнметровой водостойкой фанеры. Такой же фанерой, наклеенной с обеих сторон, усилены узлы поперечного набора. Все соединения деталей и узлов корпуса выполнены на клее ВИАМ-БЗ, а блоки спонсонов выклеены эпоксидной смолой ЭД-5 (нужно учитывать, что пеиогголистролы ПС растворяются полиэфирной смолой и потому применять ее нельзя).
Фундамент двигателя состоит из двух обклеенных фанерой ясеневых балок, которые крепятся к усиленным стенкам центральной балки — стрингерам красно-медными заклепками. При монтаже на фундамент до установки двигателя ставятся угольники из легкого сплава АМг-5.
Корпус глиссера собирается на стапеле в положении вверх днищем: так удобнее выклеивать спонсоны и контролировать размеры. Особенно тщательно необходимо следить за симметричностью подводной части, так как даже незначительные ее нарушения приводят к ухудшению скоростных качеств глиссера. При серийной постройке установлены допуски на отклонения от плаза фактических размеров спонсонов и рабочей части днища — 0,5 мм, и на расстояние между спонсонами 1,0 мм.
Последовательность сборки корпуса на стапеле такова:
- а) устанавливаются шпангоуты и носовой заполнитель, врезаются и крепятся днищевые стрингера и подушки;
- б) днище обшивается фанерой;
- в) набираются и выклеиваются блоки спонсонов, производятся обработка их по шаблонам и наклеивание фанеры на днища;
- г) корпус переворачивается и устанавливается на лекальную постель;
- д) врезаются и крепятся палубные стрингера и подушки;
- е) перерезаются поперечины шпангоутных рамок и ставятся стрингера — стенки центральной балки;
- з) крепятся фундаменты и приборная доска;
- ж) устанавливаются палуба и носовая часть обтекателя.
При оклейке подводной части стеклотканью перекрой на палубу должен иметь ширину не менее 15 мм. Слой стеклоткани покрывается тонким слоем смолы ЭД-5 с отвердителем и пластификатором, после чего вся поверхность полируется. Внутренние поверхности корпуса покрываются лаком 6С; палуба и обтекатели окрашиваются нитроэмалями.
Окончательный вес корпуса без оковок 72—75 кг.
На глиссере установлен конвертированный автомобильный двигатель «МЗМА-412» номинальной мощностью 75 л. с. при 5800 об/мин, работающий на бензине «экстра».
Поскольку существующими правилами форсировка двигателя запрещена, на нем выполняются только следующие работы по увеличению мощности: полируются всасывающие и выхлопные каналы; меняется система газовыхлопа; проводится тщательная регулировка в полная обкатка.
Хотя замена карбюратора допускается, на серийных глиссерах устанавливаются двигатели со штатными карбюраторами.
Для уменьшения угла наклона гребного вала и получения числа оборотов гребного винта, близкого к оптимальному на скорости 120 км/час, использован изготовляемый верфью — строителем глиссера редуктор с цилиндрическими прямозубыми колесами, обеспечивающий повышение числа оборотов в 1.5 раза. Редуктор крепится к днищу глиссера и‘! стенкам центральной балки на кронштейнах. В корпусе редуктора по периметру выполнен паз для воды, охлаждающей масло в редукторе.
Применено жесткое соединение гребного вала с редуктором через полумуфты. Вал редуктора соединен с маховиком двигателя через эластичную муфту. (В настоящее время прорабатывается вариант монтажа редуктора на картере маховика, позволяющий отказаться от применения эластичной муфты.)
Водонепроницаемость дейдвуда обеспечивается резиновой манжетой ∅20; чтобы она не разрушалась вибрацией вала, в корпусе дейдвуда установлен шарикоподшипник № 1204. Подшипник вала в кронштейне — текстолитовый с продольными пазами для смазки водой.
Охлаждение редуктора и двигателя осуществляется проточной водой, подаваемой от заборника в кронштейне гребного вала под воздействием скоростного напора. Отработавшая вода поступает в смеситель глушителя газовыхлопиой системы.
Топливо принимается в две полиэтиленовые 10-литровые канистры, соединенные с топливным насосом двигателя бензопроводом (трубка из АМг-5 с внутренним диаметром 10 мм).
Выхлопная система смонтирована из четырех труб ∅38 мм из жаропрочного материала с помощью фланцев, присоединенных к головке двигателя и объединенных попарно. На их концы надета смесительная камера глушителя, жестко закрепленная на центральной балке. Такая конструкция предотвращает опасность поломки труб системы газовыхлопа от вибрации смесителя.
На серийных глиссерах устанавливается двухлопастной гребной винт правого вращения, имеющий диаметр 185 мм и средний (кромочный) шаг 210 мм на 0,6R. Сечения лопастей винта — суперкавитирующие начиная с 0,4R.
Для буксировки и швартовки глиссера используется носовая скоба; кроме того, можно закладывать швартовный конец за кронштейн пера руля.
В сентябре 1972 г. Л. Ф. Грацианов на глиссере описываемой конструкции установил всесоюзный рекорд скорости 125,06 км/час на дистанции 1 км.
