    Год: 1973. Номер журнала «Катера и Яхты»: 42 (Все статьи)
              0


    Простые плоскодонные лодки, построенные из теса — так еще и поныне во многих районах страны называют доски, можно встретить практически на любой нашей реке или озере. Никому не приходит в голову интересоваться фамилией создавшего их конструктора: понятно, что это — плод творчества многих поколений местных мастеров. Годами оттачивается лаконичность, целесообразность конструкции; форма корпуса становится все лучше приспособленной именно для данных условий. И закономерный результат: построенные на разных бассейнах дощаники, даже если они имеют общий характерный признак — плоское дно, значительно отличаются друг от друга по обводам, размерам, способу постройки.

    Мы предлагаем вниманию читателей небольшую дощатую плоскодонку заокеанского происхождения — лодку-скиф североамериканских рыбаков. Такие лодки получили широкое распространение в низовьях больших рек, впадающих в Атлантический океан, в обширных мелководных заливах восточного побережья США и Канады.

    Основные данные


    Информация об изображенииВнешний вид лодки-скифа

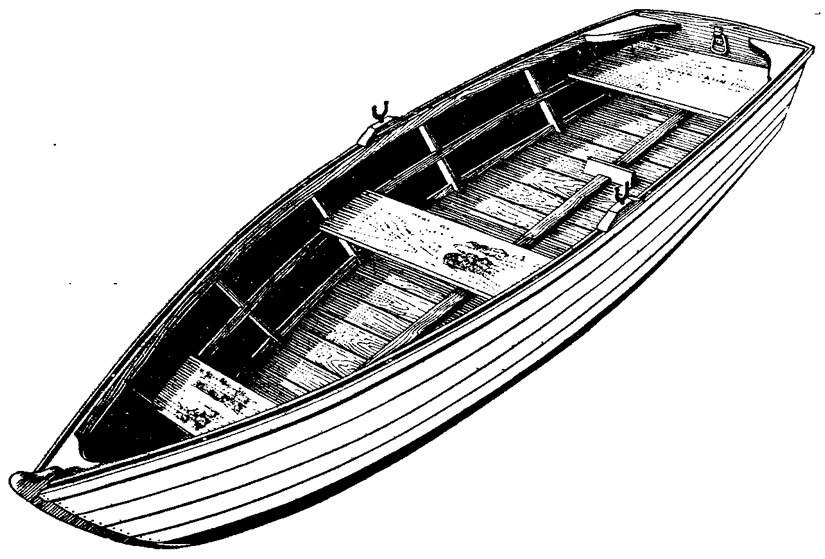

    Внешний вид лодки-скифа

    Длина наибольшая, м4,00
    Ширина, м1,26
    Высота борта минимальная, м0,37
    Допускаемая нагрузка, чел4
    Подвесной мотор, л. с.2—8
    Вес около, кг100

    Нетрудно отметить основные особенности лодок этого типа, обусловившие их широкую популярность не только в прошлом, но и в начале этого века, пока подвесные моторы еще не вытеснили весло и парус. Типичный скиф (английское написание слова skiff) отличается умеренным отношением длины к ширине днища (например, на нашей лодке оно равно 3,5:1). Это значит, что лодка одновременно и довольно легка на ходу под веслами, и имеет хорошую остойчивость, достаточную, чтобы можно было использовать ее под парусом. Изгиб линии киля облегчает плавание на мелководье: когда лодка садится на мель средней частью, ее нетрудно развернуть и снять с мели. Высокий надводный борт в носу и развал бортов наружу по всей длине лодки свидетельствуют о том, что на ней можно ходить и при волнении.

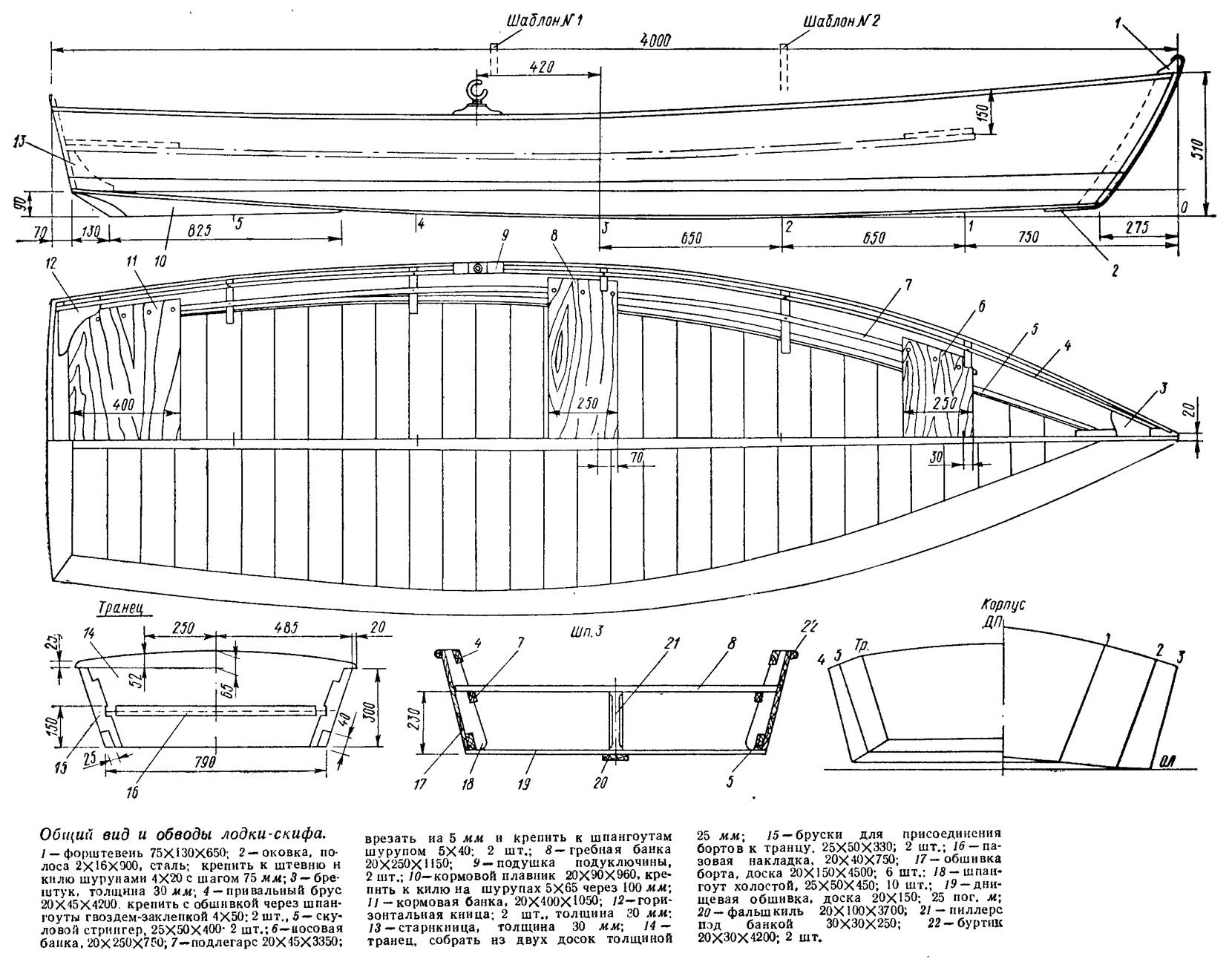

    Информация об изображенииОбщий вид и обводы лодки-скифа
    Общий вид и обводы лодки-скифа

    Мы несколько модернизировали обводы лодки, в частности — сделали корму более широкой. Такое уширение днища у транца необходимо для плавания с мотором (мощность его не должна превышать 8 л. с.) и практически не мешает грести. Плавник под кормой, придающий устойчивость на курсе даже при работе малоопытного гребца, сохранен.

    Скиф обладает неплохой грузоподъемностью. Например, при короткой переправе в него может сесть шесть-семь человек.

    Корпус обшивается досками толщиной 20 мм; обычно используются дюймовые доски, простроганные с обеих сторон. Как и на настоящем скифе, днищевую обшивку лучше набирать из досок, расположенных поперек лодки. У такого способа есть ряд преимуществ. Во-первых, легче найти короткие доброкачественные доски, чем длинные. Во-вторых, короткие доски нетрудно плотно подогнать одну к другой. В-третьих, не нужен днищевой поперечный набор; жесткость днищевых поясьев и, следовательно, плотность пазов обеспечиваются благодаря тому, что пролет доски от скулы до киля составляет всего полметра (т. е. столько же, что и между шпангоутами при продольной обшивке).

    Лодку-скиф можно построить из самых доступных материалов, пользуясь минимальным запасом инструментов и обладая лишь элементарными навыками в столярном деле. Нужно запастись дюймовыми обрезными досками шириной 120—150 мм из сосны или ели. Если доски будут стандартной длины 6—6,5 м, их потребуется всего 15 штук. Доски следует хорошо просушить и прострогать по обеим пластям, а те, которые пойдут на днищевую обшивку, желательно прострогать и по кромкам фуганком, чтобы зазор между поясьями обязательно был равномерным. Две доски придется распустить на рейки для привальных брусьев 4, скуловых стрингеров 5, подлегарсов 7 и буртиков 22.

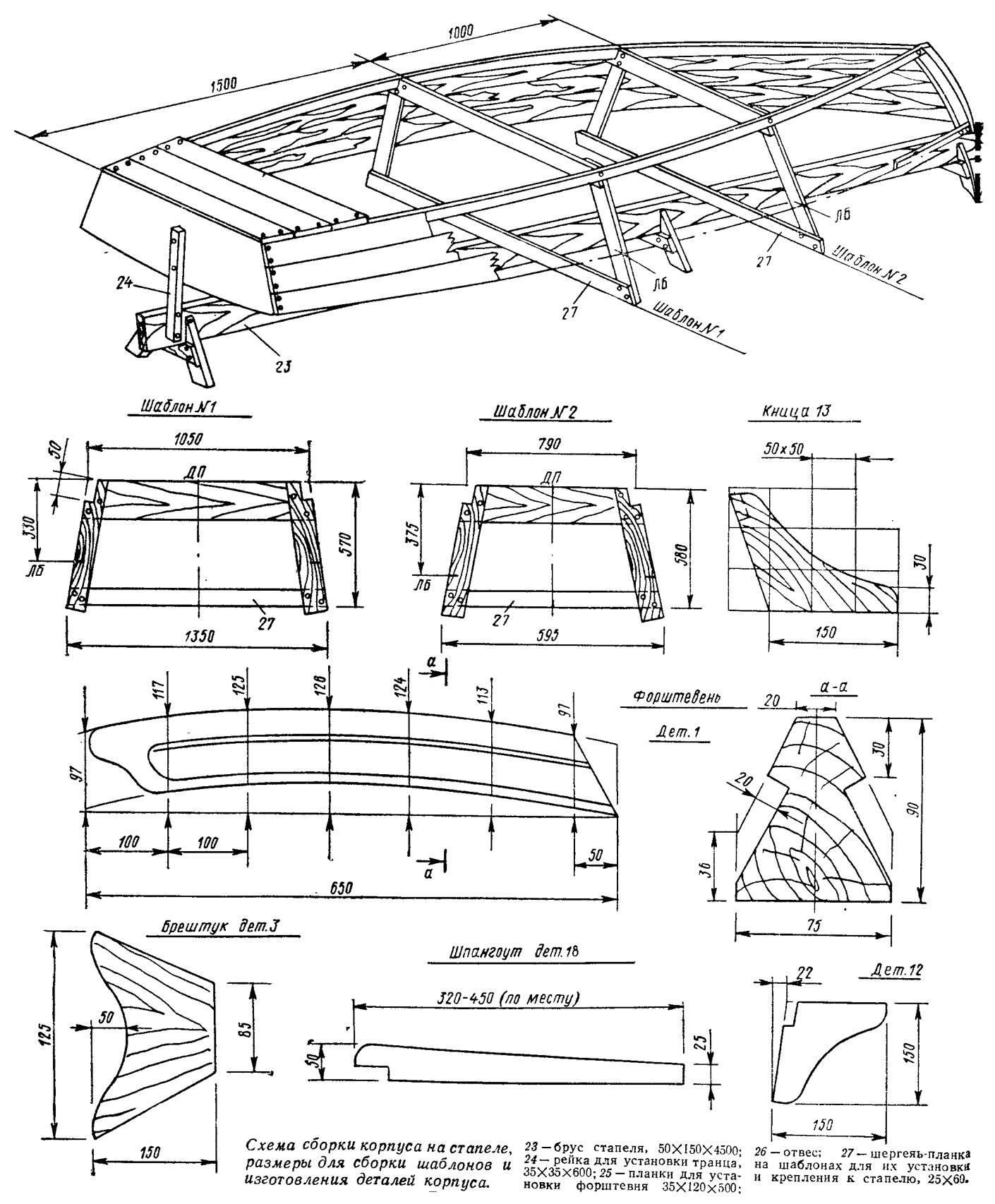

    Информация об изображенииСхема сборки корпуса на стапеле
    Схема сборки корпуса на стапеле

    Из двух обрезков самой широкой доски собирается заготовка транца. Паз между верхней и нижней его частями изнутри прикрывается рейкой 16; она же будет служить опорой для кормовой банки-сиденья 11. По контуру, размеченному на сколоченном щите-заготовке, транец обрезается в чистый размер ножовкой. Со стороны, обращенной внутрь лодки, по краям прибиваются две планки 15, к которым будут крепиться на шурупах доски бортовой обшивки.

    Вероятно, эта лодка будет первой для многих начинающих судостроителей, поэтому стоит остановиться несколько подробнее на подборе материала. Ведь для корпуса судна, постоянно находящегося в воде, годится не любая доска! Некоторые широко распространенные породы (например, береза, осина, бук, ольха) вообще непригодны: они впитывают влагу и легко загнивают. Для лодки нужно отбирать наиболее качественную древесину — без сучков, гнили, грибковых поражений, трещин. Гниль можно обнаружить по бурому цвету древесины на пораженных участках; в заболонной (ближней к коре) части такие участки могут быть и темно-синими, и другого цвета. Гнилая древесина имеет меньшую, чем здоровая, твердость.

    Части досок с крупными (больше 15 мм), выпадающими, загнившими и рыхлыми «табачными» сучками должны быть удалены в отходы. В крайнем случае, сучок можно высверлить и вклеить в отверстие пробку из здоровой древесины; если эта доска пойдет на обшивку, с внутренней стороны корпуса на район пробки ставится накладка.

    Для изготовления деталей набора совершенно непригодны доски с трещинами и косослоем. Для обшивки лучше всего использовать доски так называемой радиальной распиловки (на торце таких досок годовые слои располагаются поперек толщины). Древесина в поперечном направлении сильно усыхает вдоль годовых колец, усушка по радиусу вдвое меньше. Поэтому и зазор между поясьями обшивки, выполненной из досок радиальной распиловки, будет впоследствии колебаться меньше, чем при досках тангенциальной распиловки (у них на торцевом срезе годовые слои почти параллельны пласти доски). Доски радиальной распиловки меньше коробятся и при сушке.


    Заготовляя доски и рейки, следует учитывать припуск на чистовую обработку: при строгании вручную снимается обычно 1,5—2 мм с каждой пласти доски. Если материал сырой, нужно предусмотреть также и припуск на усушку — около 1 мм на сторону.

    Информация об изображенииУстановка швертового колодца и мачты
    Установка швертового колодца и мачты

    Слишком сырые доски так же, как и пересушенные, для постройки корпуса не годятся. Если химический карандаш оставляет на свежей стружке след, — доску нужно предварительно сушить. В противном случае такая доска высохнет, когда лодка будет уже построена и, естественно, появится щель. И наоборот, когда плотно подогнанные друг к другу слишком сухие доски в воде набухнут, обшивка сильно покоробится и даст течь; при этом может даже оборвать шурупы и гвозди, крепящие доски к набору.

    Лучше всего использовать древесину с влажностью 15—18%, а при подгонке днищевой обшивки между кромками досок оставлять зазор в 1,5—2 мм, который затем надо проконопатить и зашпаклевать. Может быть, спущенная на воду лодка, сначала и потечет, но через пару дней доски набухнут, течь прекратится.

    Если материал будет сушиться в теплом помещении или летом, в жаркую погоду на улице, полезно торцы досок предварительно окрасить или покрыть смолой. Это предотвратит появление трещин и уменьшит коробление досок. Под прямыми лучами солнца и в непосредственной близости от батарей парового отопления доски лучше не сушить.

    Форштевень вырезается из бруса 75X130X650. Сначала на боковой грани бруса размечают продольные очертания форштевня и удаляют лишнее дерево топором и рубанком. Затем снимают скосы, размечают углубление (шпунт) под концы досок обшивки и выбирают его с помощью долота и стамески. Чтобы выполнить эту работу аккуратно, нужно взять рейку, вырезанную из обшивочной доски и, прикладывая ее к штевню, вырубить долотом несколько гнезд, как показано на рисунке. Сделав гнезда требующихся глубины и наклона, срезайте оставшиеся участки, чтобы получился сплошной шпунт.

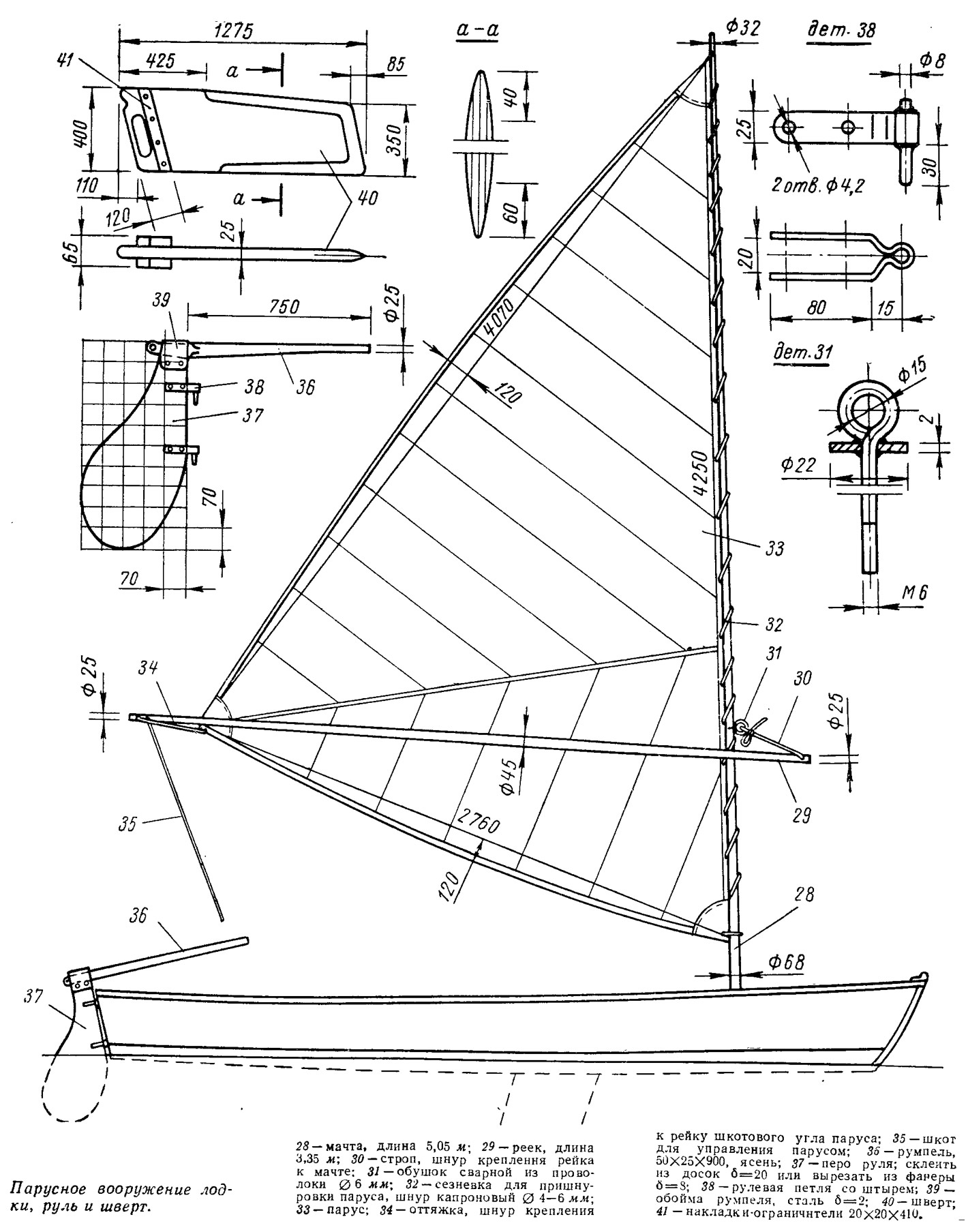

    Информация об изображенииПарусное вооружение лодки, руль и шверт
    Парусное вооружение лодки, руль и шверт

    Теперь нужно собрать два поперечных шаблона, которые задают правильную форму собираемому на стапеле корпусу лодки. Можно использовать любые доски толщиной 12—25 мм, так как после сборки эти шаблоны будут вынуты из корпуса. Лучше всего вычертить контуры шаблонов на бумаге или листе фанеры и собирать их, накладывая заготовки прямо на разметку. Нижние кромки шергень-планок 27 должны быть простроганы, а сами планки установлены точно по разметке — ими шаблон ставится на стапель. На боковые рейки шаблонов нужно вынести риски ЛБ — линии верхней кромки борта, а на днищевые рейки и шергень-планки — риски ДП, т. е. диаметральной плоскости лодки. В углах шаблонов (на скуле) сделайте вырезы — пазы для прохода скуловых брусьев 5.

    Стапель — это двух- или трехдюймовая доска длиной 4,5 м, поставленная на ребро. Верхнюю кромку ее нужно сделать прямой, выверив по туго натянутой нитке или тонкой проволоке. Доска ставится на козлы. Если лодка собирается на улице, вбейте в землю несколько кольев и к ним прикрепите доску стапеля таким образом, чтобы выверенная кромка ее была строго горизонтальна. На верхней рабочей грани стапеля пробивают намеленной ниткой линию ДП.

    Сборка корпуса начинается с того, что с помощью брусочков 24 и 25 к стапелю крепят транец и форштевень, проверяя их положение по отвесу. Затем на стапель ставятся и крепятся гвоздями через шергень-планку 27 оба шаблона. Нужно проверить, чтобы плоскости шаблонов были вертикальны — не имели наклона в нос или корму, а риска ДП на днищевой планке шаблона совпала по отвесу с прямой линией на стапеле. Натянув теперь поверх шаблонов нитку от центра форштевня до риски ДП на транце, проверьте, лежат ли все риски ДП на одной прямой.

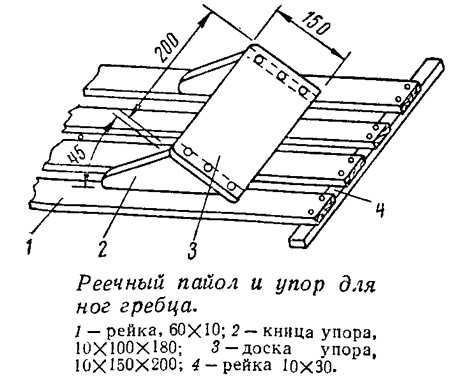

    Информация об изображенииРеечный пайол и упор для ног гребца
    Реечный пайол и упор для ног гребца

    Шаблоны жестко закрепляют в выверенном положении рейками к стапелю. Затем в гнезда по их углам укладывают скуловые брусья 5 и крепят их шурупами 4X50 с потайной головкой к транцу и штевню и гвоздями 3,5X50 к шаблонам. Теперь корпус готов к обшивке.

    Подбирать доски для обшивки рекомендуется так, чтобы заболонная часть доски оказалась внутри корпуса. При набухании доски покоробятся, и, если их закрепить наоборот, кромки выступят над поверхностью обшивки, а шурупы крепления получат большую нагрузку.

    Сначала обшивают борта. Прикиньте, сколько досок потребуется на каждый борт (скорее всего — три). Первыми подгоняются крайние поясья. Приложите к скуле доску нижнего пояса, прихватите ее временно струбцинами (можно притянуть прочным шнуром или шурупами) к скуловому брусу у транца и форштевня. По высоте доску надо расположить так, чтобы она выступала над брусом 5, а по концам оставалось не менее 75 мм ширины для крепления двумя шурупами к транцу и штевню. Подобным же образом прикладывается доска верхнего пояса, но здесь нужно следить за тем, чтобы средняя часть этой доски не оказалась слишком узкой. Убедитесь, что оставшуюся часть борта вы сможете закрыть одной или, в крайнем случае, двумя досками.

    На нижнем поясе прочертите с внутренней стороны корпуса по нижней кромке скулового бруса линию нижнего края борта. На верхний пояс перенесите риски ЛБ с шаблонов, транца и штевня. Полезно также на обе доски вынести вертикальную черту по кромке одного из шаблонов — контрольную риску, чтобы потом поставить доску точно на то место, где вы ее примеряли.

    Сняв обе доски, их кромки — края борта — обрежьте по разметке (на верхнем поясе нужно будет предварительно прочертить по рискам ЛБ плавную кривую при помощи длинной гибкой рейки). В случае необходимости можно обрезать вчистую и вторую кромку верхнего пояса, если для средней доски остается слишком мало места.

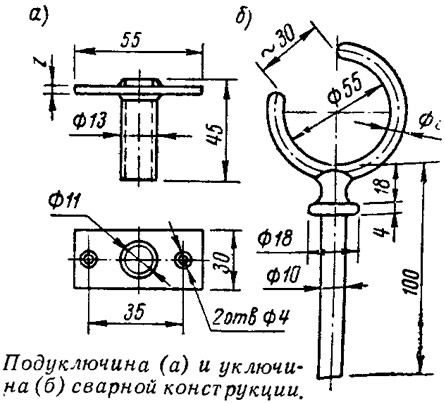

    Информация об изображенииПодуключина и уключина сварной конструкции
    Подуключина и уключина сварной конструкции

    Поставив и закрепив окончательно по две обработанные доски на каждый борт, сверху временно уложите средние забойные доски так, чтобы они перекрывали кромки верхнего и нижнего поясьев. Плотно прижав среднюю доску, изнутри корпуса очертите кромки верхнего и нижнего поясьев, затем снимите забойный пояс, обрежьте и прострогайте точно по карандашным линиям его кромки. Этот пояс должен входить между уже установленными с зазором по обоим пазам не более 1 мм, причем зазор должен быть равномерным по всей длине.

    Перед окончательным креплением досок шпунт в форштевне, кромки деталей 15 и транца, а также грань скулового бруса, прилегающую к обшивке, нужно промазать густотертой краской. К скуловому брусу доску нужно крепить гвоздями 3,5X60 через 70 мм, загибая выступающий конец изнутри, как показано на эскизе. Лучше всего применять медные гвозди, концы которых можно расклепать на шайбочках. Чтобы не расколоть скуловой брус, гвозди ставятся в шахматном порядке с расстоянием между рядами 8—10 мм; предварительно под них высверливаются отверстия меньшего (на 0,4—0,5 мм) диаметра. Держите молоток за конец ручки, удар наносите движением не всей руки, а, скорее, только кисти. Головка гвоздя должна быть хорошо утоплена в древесину для последующей шпаклевки.

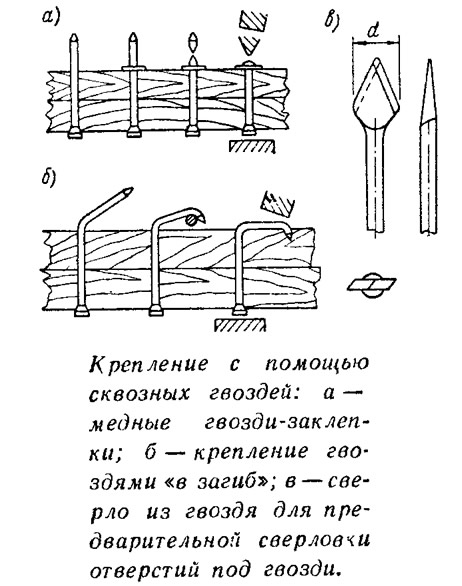

    Информация об изображенииКрепление с помощью сквозных гвоздей
    Крепление с помощью сквозных гвоздей

    Когда борта закреплены окончательно (к шаблонам доски крепятся временно — короткими гвоздями), кромки нижних досок, выступающие над скуловым брусом, сострагиваются вровень с ним, и на эти горизонтальные поверхности наносится слой густотертой краски. Обшивку днища лучше вести одновременно с носа и кормы, чтобы завершить работу, как и при обшивке бортов, установкой забойной доски посередине. Не забудьте укладывать доски заболонной стороной внутрь и между кромками обязательно оставлять пазы с расчетом на разбухание древесины! Лучше всего эти короткие доски крепить к брусьям шурупами 4X45 (по два-три в каждый конец доски). Не следует использовать доски шире 160 мм, так как более широкие сильно коробятся и дают трещины при зимнем хранении.

    Правильно засверливайте отверстия под шурупы; под гладкую часть — сверлом, равным диаметру шурупа, под нарезанную часть — на 1,5 мм меньшим. Потайные головки шурупов старайтесь утапливать поглубже, чтобы они не мешали впоследствии прострагивать обшивку.

    По мере того как днище закрывается досками, их выступающие по бортам концы опиливайте ножовкой. Делать это нужно аккуратно, чтобы края досок лежали в одной плоскости с бортом. Затем обшивку надо прострогать по диагонали полуфуганком и все пазы между досками тщательно проконопатить тонким ровным жгутом из ваты.

    Информация об изображенииВыборка гнезд шпунта в форштевне с помощью рейки
    Выборка гнезд шпунта в форштевне с помощью рейки

    Заготовьте наружный фальшкиль 20 и, предварительно прокрасив соприкасающиеся поверхности, прикрепите его к обшивке.

    Установите на шурупах треугольный кормовой плавник 10. Лучше всего предварительно, при изготовлении фальшкиля пропилить в нем продольный паз шириной 25 мм на длине 825 мм, в который плотно вставляется плавник. Кормовой конец плавника нужно обязательно срезать, как показано на чертеже, и заострить; в противном случае при плавании под мотором с плавника будут срываться завихрения и пузырьки воздуха, из-за попадания которых на винт лодка не разовьет скорости.

    Теперь пора освобождать лодку от стапеля. Перепилите боковые рейки шаблонов и стойки 24—25 и переверните корпус днищем вниз. Разметьте положение бортовых шпангоутов 18, которые изготовляются из реек 25X50 прямо по месту и крепятся к обшивке шурупами, завинчиваемыми снаружи корпуса по два на доску. В верхние концы врежьте внутренние привальные брусья 4, для опоры сидений — банок — поставьте подлегарсы 7. Концы брусьев 4 у форштевня соединяются брештуком 3; в корме крепление их к транцу усиливается горизонтальными кницами 12 (они совершенно необходимы, так же как и вертикальная кница 13 в ДП, если лодка будет использоваться с подвесным мотором).

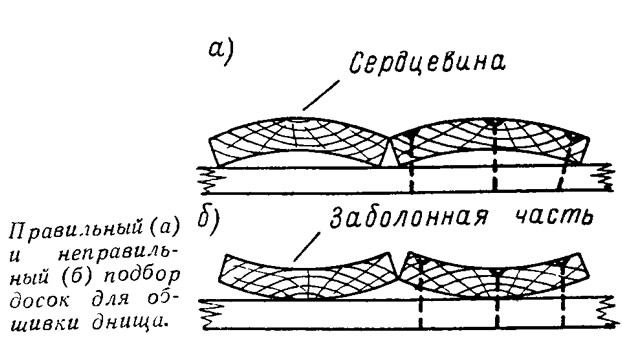

    Информация об изображенииПравильный и неправильный подбор досок для обшивки днища
    Правильный и неправильный подбор досок для обшивки днища

    На подлегарсы ставятся и крепятся шурупами банки 6, 8 и 11; кормовая банка обычно делается из двух досок по ширине. Снаружи по всему верхнему краю обшивки прибивается полукруглого сечения брусок-буртик, предохраняющий кромку борта от повреждений. Теперь можно вытаскивать гвозди, которыми временно были закреплены борта к шаблонам, и вынуть шаблоны из корпуса.

    Для лодки придется изготовить и несколько металлических деталей: два рыма (на форштевне и на транце) ,чтобы привязывать лодку на стоянке, подуключины и уключины, защитную полосу 2 на форштевне. Желательно эти детали оцинковать.

    Всю лодку надо покрыть олифой и после шпаклевки окрасить. Надводную часть лучше красить в какой-нибудь светлый цвет, подводную — сделать красной, черной или зеленой. Для окраски внутри практичны шаровый или коричневый цвет.

    Желательно сделать для укладки на дно решетчатые слани — в лодке всегда может быть немного воды. Для упора ног гребца нужно поставить на днище брусок-поперечину.

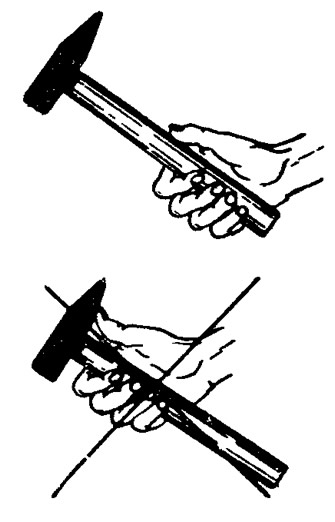

    Информация об изображенииКак правильно держать молоток
    Как правильно держать молоток

    Скиф можно оборудовать и для плавания под парусом, но для этого, кроме мачты с парусом, придется сделать опускной киль — шверт и навесной руль. Шверт вставляется — «втыкается» — в колодец, который устанавливается перед средней банкой и связывается с ней брусками 42. Обратите особое внимание на тщательность подгонки и крепление колодца к днищу с применением густотертой краски или водостойкого клея. Через нижние бруски 47 основание колодца стягивается с килем и обшивкой сквозными винтами М6Х80 с шагом 60 мм. Шверт вырезается из толстой фанеры, склеивается из двух-трех досок по ширине либо делается металлическим из листа толщиной 4—6 мм. Во всех случаях щель в киле должна быть на 4—6 мм шире толщины шверта. Планки 41 в верхней части шверта служат ограничителями при его опускании; на металлическом шверте их можно сделать из угольников. Деревянный шверт удерживается от всплывания резиновым стропом 43.

    Перо руля 37 вырезается из 8-миллиметровой фанеры или досок толщиной 12 мм. Руль навешивается с помощью петель со штырями 38; на транце делаются такие же петли, но без штырей и с планками для крепления, развернутыми на 180 . Чтобы случайно не потерять руль, его надо привязать тонким шнуром — сорлинем к транцу.

    Мачта делается сплошной круглого сечения. Лучше всего склеить ее из двух сосновых брусков с прямым мелким слоем. Нижний конец — шпор мачты — делается квадратным по размерам гнезда в степсе 45. Вторая точка крепления мачты — отверстие в передней банке 6. Никаких растяжек — вант и штагов — для мачты, несущей парус площадью всего 6 м2, ставить не нужно.

    Парус сохранен таким же, какой применяется на настоящих скифах. Он пришнуровывается сезнем 32, верхний и нижний углы привязываются через отверстия в мачте. На ходу парус растягивается рейком 29, передний конец которого привязан к обушку 31 на мачте обязательно рифовым узлом; в случае внезапного усиления ветра достаточно дернуть за конец стропа 30 и парус полностью обезветрится. Не составляет труда выдернуть мачту из степса и положить в лодку. При необходимости площадь паруса можно даже уменьшить, навернув на мачту, но тогда придется нести парус вообще без рейка или крепить реек ниже галсового угла паруса.

    Парус можно сшить из любой прочной и плотной ткани — АМ-100, плащ-палатки, в крайнем случае — из бязи.

    В заключение отметим, что лодку-скиф можно построить и из водостойкой фанеры. Конструкция набора, да и способ постройки сохраняются принципиально такими же, как и для основного варианта с дощатой обшивкой. Для днища нужна фанера толщиной 8 мм, для бортов — 6 мм.
