    Год: 1976. Номер журнала «Катера и Яхты»: 59 (Все статьи)
              0

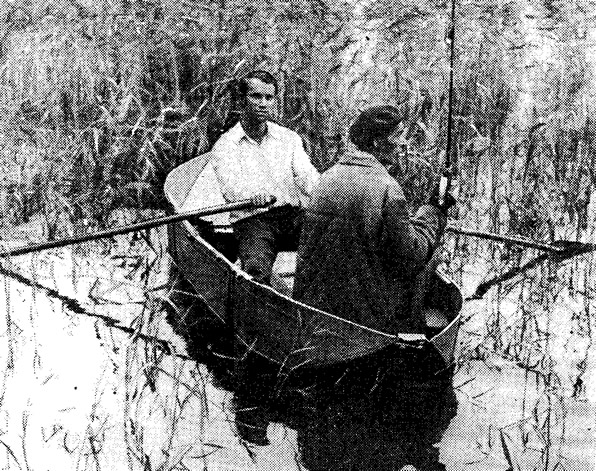

    Информация об изображенииФото лодки на воде с людьми
    Фото лодки на воде с людьми

    Мне давно хотелось иметь складывающуюся в небольшой пакет легкую лодку, в которой было бы удобно ловить рыбу или путешествовать, добираясь до самых далеких и заманчивых уголков Карельского перешейка, в которую можно было бы сесть вдвоем, да еще уложить пару рюкзаков. Из того, что я видел в магазинах, одни не подходили мне как сугубо одноместные (55-рублевая «охотничья», например), Другие — оказывались слишком тяжелыми и не приспособленными для перевозки в том же автобусе. Как правило, все они были тесными, неудобными для гребли, снабженными короткими веслами, под которыми никуда не уйдешь даже в слабый ветер.

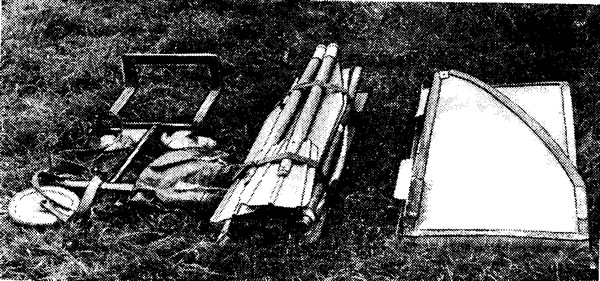

    Информация об изображенииДетали лодки в сложенном состоянии
    Детали лодки в сложенном состоянии

    В конце концов родилась идея постройки складной двухместной лодки, отвечавшей всем моим требованиям, своими силами. Я сделал такую лодку, и вот уже шесть лет плаваю на ней. Встречавшиеся на пути туристы и любители рыбалки не раз спрашивали, где я ее купил? И чаще всего не верили, когда я объяснял, что изготовить такую лодку самому не так уж сложно. Вот я и решил при помощи сборника рассказать об этом поподробнее и сделать эскизы лодки достоянием всех желающих. (А может быть, какие-либо заводы тоже заинтересуются моей лодкой?)

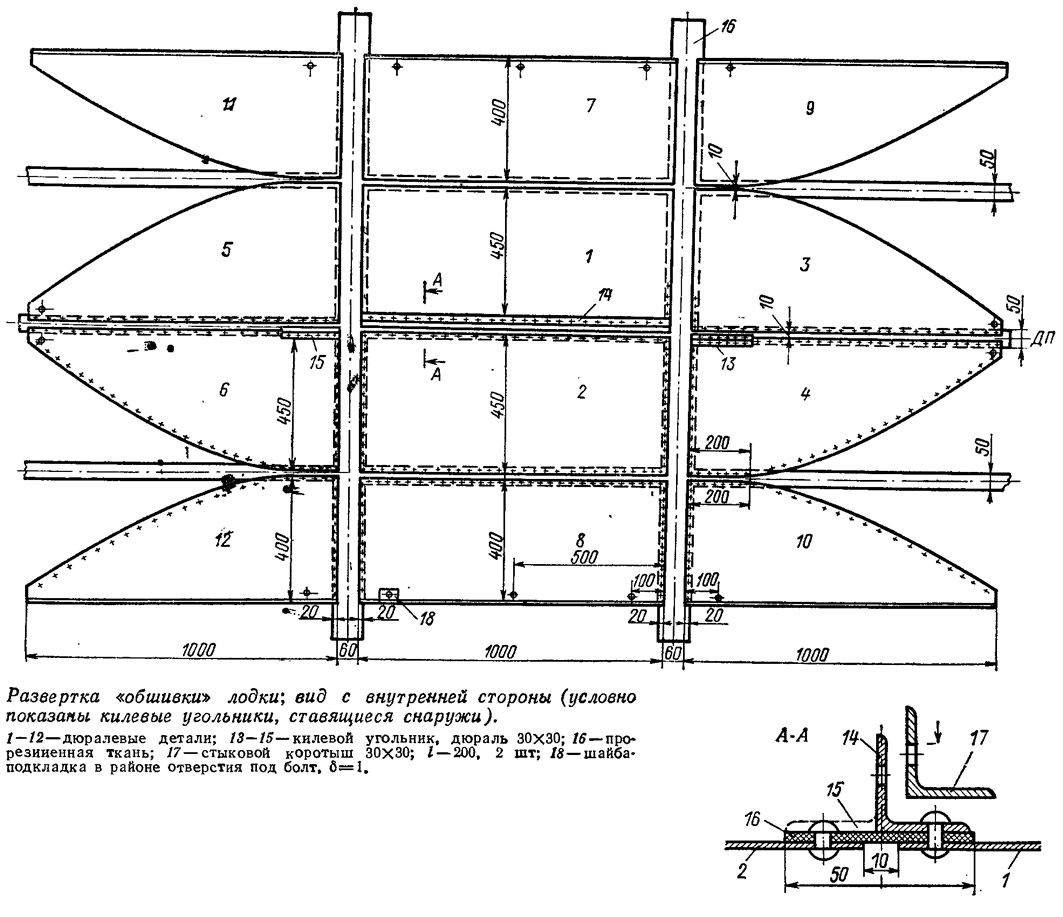

    Информация об изображенииРазвертка «обшивки» лодки; вид с внутренней стороны
    Развертка «обшивки» лодки; вид с внутренней стороны

    Длина лодки — 3 м, габаритная ширина — около 1,1 м. При собственном весе лодки в сборе менее 20 кг грузоподъемность ее более чем достаточна для выходов вдвоем со всем снаряжением. Даже при нагрузке 400 кг на ней можно спокойно продолжать плавание, хотя при этом она и садится в воду до половины высоты борта.

    Под двухметровыми распашными веслами лодка имеет хороший ход — 8—9 км/ч, легко управляется; на ней можно свободно делать большие переходы. Ограничения «по мореходности» такие же, как и для любой другой весельной «двойки». Однажды мне довелось испытать свою складную лодку на настоящей морской волне — в Белом море. В свежую погоду, по 80-сантиметровой волне мы благополучно добрались до места.

    Удобна лодка и на рыбалке: легко идет по тростнику, не парусит; достаточно остойчива — не переворачивается, если встать во весь рост или даже один человек сядет на кромку борта.

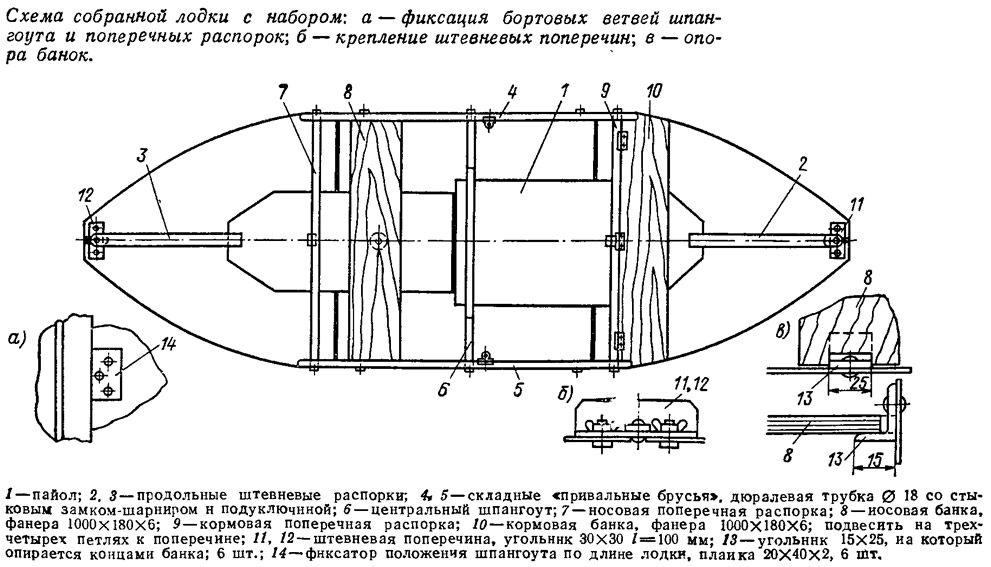

    Информация об изображенииСхема собранной лодки с набором
    Схема собранной лодки с набором

    Собирается лодка за 15 минут, столько же времени уходит и на разборку. Полностью сложенная лодка превращается в пакет размерами 1X0,45X0,2 м, укладываемый на легкую трехколесную складную тележку (колеса складываются, как у самолета). С таким пакетом я могу Сесть в любой транспорт, дома места он почти не занимает.

    Теперь о том, как сделать такую лодку. Собирал я ее зимними вечерами, не торопясь, затрачивая по два-три часа каждый день. Конечно, теперь, имея опыт и не тратя время на размышления, я мог бы сделать ее гораздо быстрее.

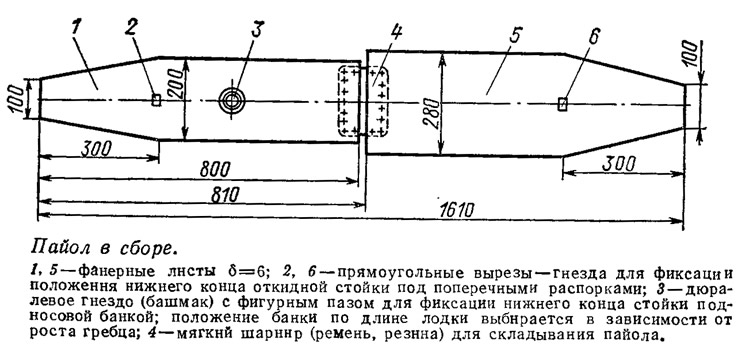

    Информация об изображенииПайол в сборе
    Пайол в сборе

    Основным материалом для 12 плоских деталей корпуса служат обрезки дюраля. Я использовал дюраль толщиной 0,5 мм и считаю, что такой толщины вполне достаточно; применение более толстого листа (0,8—1 мм) утяжелит лодку, хотя, естественно, упростит конструкцию и сделает ее более надежной. Для разметки сопрягающихся кромок деталей 3-9, 4-10, 6-12, 5-11 сделайте картонный шаблон (достаточно одного шаблона, так как нос и корма лодки одинаковы, симметричны).

    Очевидно это сопряжение можно было бы выполнить и по прямой, но лучше, если это будет кривая с серповидностью (стрелкой прогиба) около 50 мм. Если бы мне пришлось изготовлять вторую такую лодку, то в носу я попытался бы сделать килеватость, чтобы не ударяла встречная волна, а корму сделал бы пошире и транцевой — появилось бы больше места и можно было бы повесить моторчик «Салют».

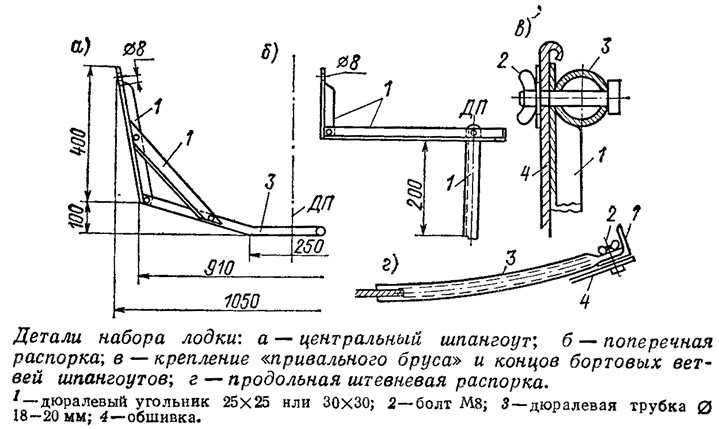

    Информация об изображенииДетали набора лодки
    Детали набора лодки

    В качестве водонепроницаемых гибких «шарниров», соединяющих дюралевые детали, используются 50-и 100-миллиметровые полосы из любой надежной прорезиненной ткани; я распустил на 3-миллиметровые слои приводной ремень толщиной 9 мм. Поперечные более широкие полосы сделаны цельными, продольные — разрезными. В месте пересечения стык выполнен на клее БВ8 с «заусовкой» на длине 25 мм. На эти соединения я затратил много времени, зато за все шесть лет пользоваться ремонтной аптечкой (всегда при мне куски ремня и клей) не приходилось.

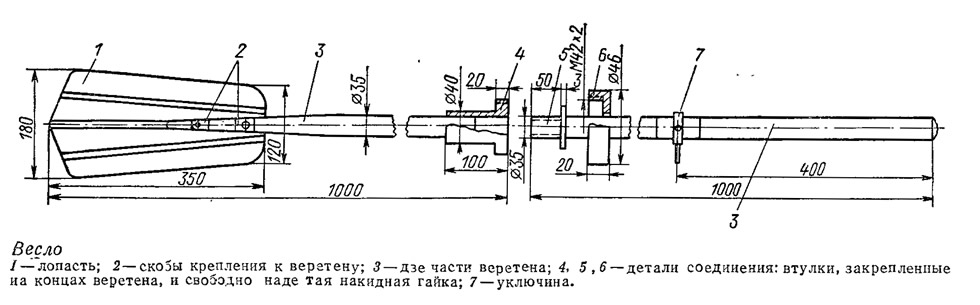

    Информация об изображенииВнешний вид и размеры весла
    Внешний вид и размеры весла

    Полосы наложены на дюраль с наружной стороны «обшивки», приклеены к нему тем же клеем БВВ и приклепаны алюминиевыми заклепками d=3 однорядным швом с шагом 15 мм. В оконечностях под головки, расклепываемые всюду с внутренней стороны обшивки, подложены шайбы. По килевому сгибу в ДП (он сделан только для того, чтобы уменьшить габариты пакета) на дет. 1 с одного борта и на дет. 4—6 с другого одновременно с полосой ткани приклепываются три детали (13, 14, 15) килевого угольника. При раскладывании обшивки — сборке лодки концы этих деталей жестко соединяются двумя 200-миллиметровыми стыковыми накладками 17 (отрезки угольника 30X30) на болтах М8 — по два на сторону от стыка.

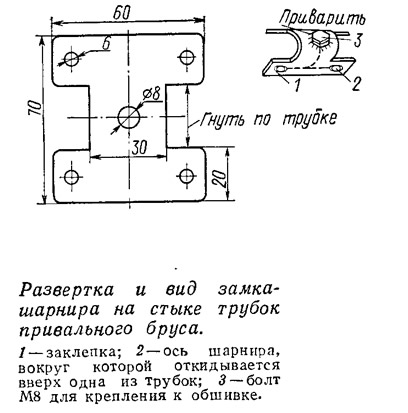

    Информация об изображенииРазвертка и вид замка-шарнира на стыке трубок привального бруса
    Развертка и вид замка-шарнира на стыке трубок привального бруса

    Жесткость корпуса собранной лодки, кроме этого наружного киля, обеспечивают (см. схему «набора»): — фанерный пайол, в торцы которого упираются своими вилками продольные штевневые распорки;
    • «привальные брусья» по верхней кромке борта;
    • центральный шпангоут;
    • носовая поперечная распорка;
    • носовая банка для гребца;
    • кормовая поперечная распорка с кормовой банкой.

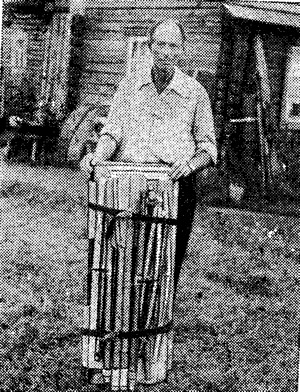

    Информация об изображенииЛодка очень компактная
    Лодка очень компактная

    Фанерный пайол, собранный из двух деталей с гибким шарниром посредине, укладывается на дно свободно. По длине его положение фиксируется продольными распорками, подогнанными по месту. 8 средней части лодки на его ставится средний шпангоут.

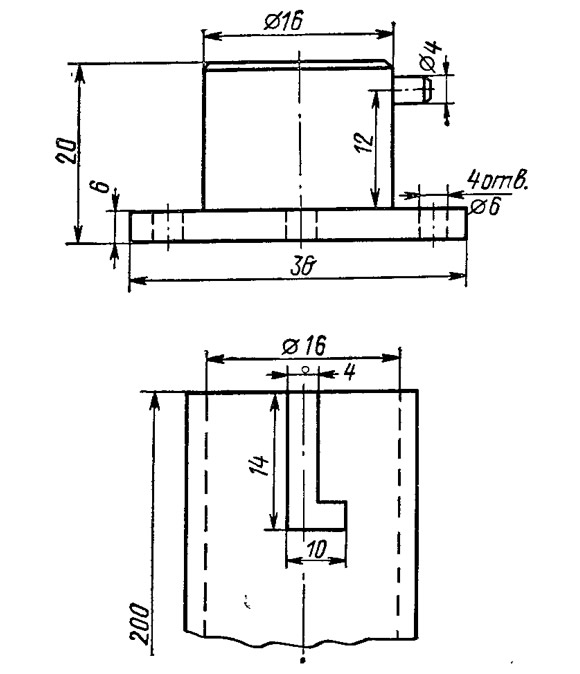

    Информация об изображенииСтойка под банкой и башмак-опора
    Стойка под банкой и башмак-опора

    Днищевая ветвь шпангоута делается из дюралевой трубки, бортовые ветви и подкосы — из дюралевого угольника 25X25. Соединение ветвей на скулах — шарнирное (заклепка) для возможности складывания. Подкосы одним концом крепятся шарнирно, а другим — на болте с гайкой-барашком. Для крепления шпангоута к обшивке в верхней части бортовой ветви сверлится одно отверстие диаметром 8 мм и срезается свободная полка; конец шпангоута оказывается между обшивкой и трубкой привального бруса.

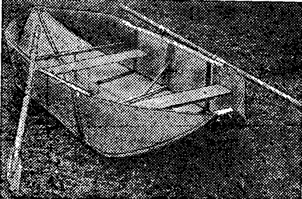

    Информация об изображенииГотовая к плаванию лодка
    Готовая к плаванию лодка

    На носовой и кормовой поперечных распорках вертикальные (бортовые) угольники и стойки — пиллерсы в ДП — также закреплены шарнирно. При сборке лодки весь набор собирается в жесткую систему десятью пропущенными через привальный брус болтами М8 с гайками-барашками. По два таких же болта крепят к обшивке штевневые поперечины, шарнирно присоединенные к концам продольных распорок.

    Чтобы сделать привальные брусья складывающимися, использованы простейшие замки-петли. Один край согнутой по трубке петли крепится к одной трубке намертво, второй — шарнирно, чтобы другая трубка свободно поворачивалась вокруг оси. По центру петли имеется отверстие под болт М8, который скрепляет трубку с бортом (гайка накладывается с внешней стороны корпуса). Этот болт к петле надо приварить.

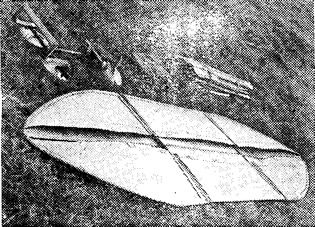

    Информация об изображенииОбшивка на земле
    Обшивка на земле

    Банки свободно ложатся сверху на приклепанные к бортам опоры-угольники; чтобы зафиксировать носовую банку от сдвига вдоль лодки, в торцах делаются пазы — вырезы на толщину полки. Под носовой банкой ставится трубчатый пиллерс с фиксаторами, при развороте трубки входящими в пазы верхнего (на банке) и нижнего (на пайоле) башмаков. Можно такой же пиллерс поставить и под кормовой банкой.

    К одной из трубок каждого привального бруса (не ближе 100 мм от слома) приклепывается подуключина.

    Весла — композитные. Само весло деревянное (диаметр веретена 35 мм), лопасть сделана из дюраля толщиной 1 мм с тремя ребрами жесткости. По середине длины весло складывается благодаря втулочному соединению; при сборке для фиксации соединения навинчивается накидная гайка.
