    Четвертьтонник «Трамп» из алюмнннево-магниевого сплава

    Год: 1976. Номер журнала «Катера и Яхты»: 63 (Все статьи)
              0

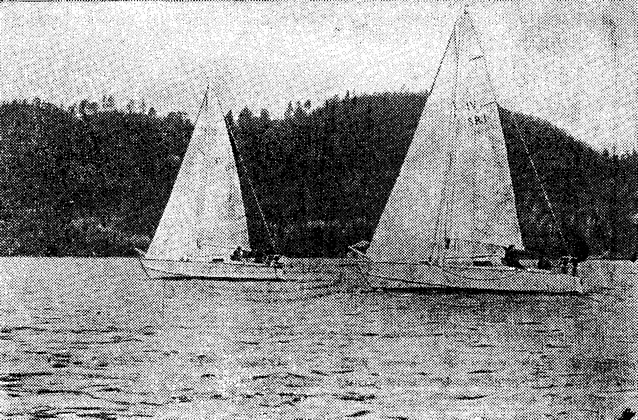

    Информация об изображенииФото яхты «Трамп»
    Фото яхты «Трамп»

    Река Тулома вытекает из Нот-озера, которое после перекрытия реки плотиной образовало обширное Верхне-Туломское водохранилище. Тулома течет в северо-восточном направлении, затем, сливаясь с р. Колой, впадает в Кольский залив в 10 км южнее г. Мурманска. В нижнем течении она перекрыта плотиной Нижне-Туломской электростанции южнее Мурманска. Длина реки между плотинами 47 км. На всем этом протяжении преобладают значительные глубины, приглубые берега, широкие и многоводные плесы, малое течение. Здесь постоянно дуют ветры. Это хороший бассейн для развития парусного спорта.

    Однако в условиях Севера на маленьких швертботах и открытых гоночных яхтах долго не поплаваешь. Здесь нужны закрытые каютные яхты с надежной защитой от непогоды и достаточным комфортом во внутренних помещениях. Таких яхт до 1975 г. в Мурманске не было.

    Основные данные

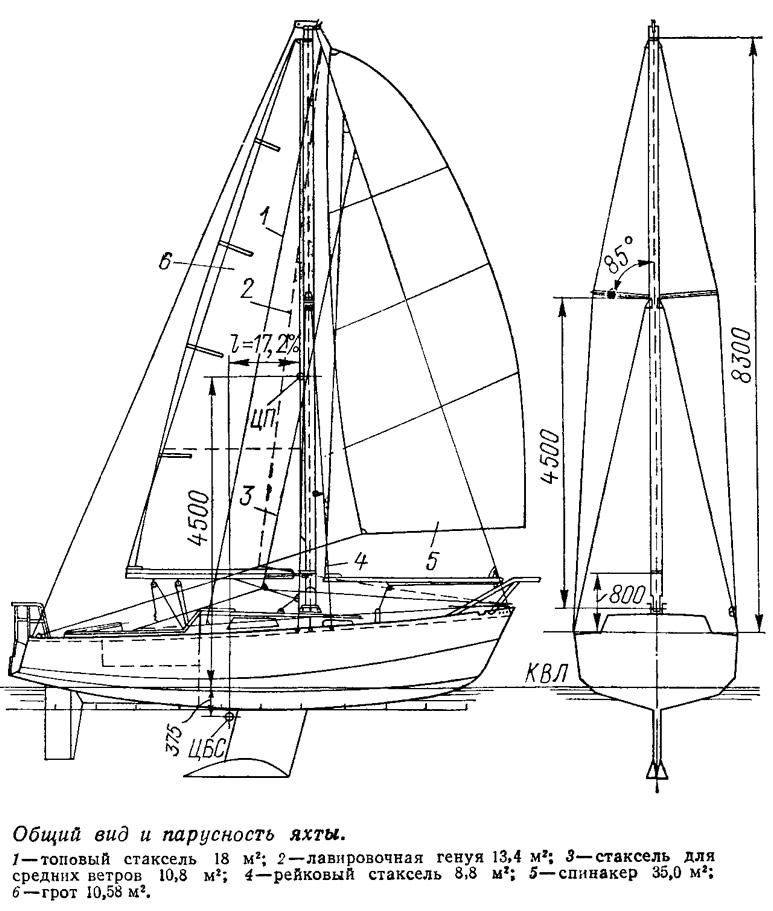

    Информация об изображенииОбщий вид и парусность яхты
    Общий вид и парусность яхты

    Длина наибольшая, м7,3
    Длина по КВЛ, м6,0
    Ширина наибольшая, м2,38
    Ширина по КВЛ, м1,97
    Осадка по КВЛ, м1,3
    Водоизмещение полное при осадке 1,35 м, т1,69
    Общая площадь парусности, м228,6
    Вес бульбкиля, кг460
    Гоночный балл по международным правилам IOR, м6,18

    На помощь яхтсменам Заполярья пришел яхтенный конструктор из г. Николаева М. М. Назаров, предложивший для использования на Севере свой проект «четвертьтонника» «Трамп», построенного из алюмнннево-магниевого сплава. Пробное плавание для ознакомления с его «Трампом» происходило глубокой осенью 1972 г. на р. Южный Буг, в районе г. Николаева, в условиях, близких к северным, и яхта достойно выдержала испытания.

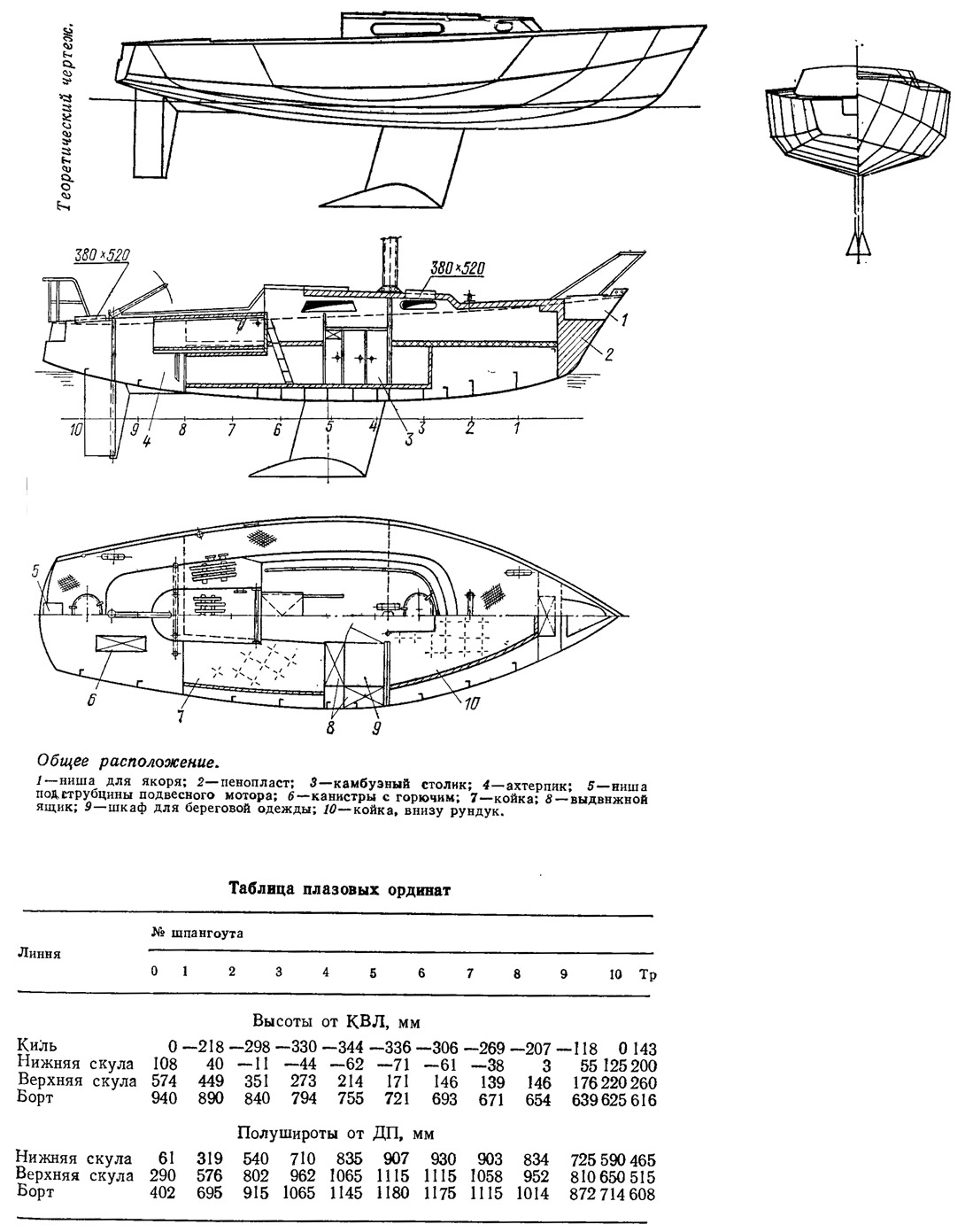

    Информация об изображенииОбщее расположение и теоретический чертеж
    Общее расположение и теоретический чертеж

    Директор николаевского завода имени 61 Коммунара ветеран парусного спорта В. Н. Андрианов согласился принять заказ от главка «Сев-рыба» на строительство двух таких яхт. Яхты сдали нам на ходу уже на Туломе.

    Корпус собирался в положении вверх килем на стальной стапель-постели. Сначала на ней выкладывались и сваривались листы палубного настила (обрезка палубы по контуру и все вырезы в ней делались по фанерному шаблону). Затем устанавливались на место ванна кокпита, шпангоутные рамы и переборки, киль и транец. Шпангоуты и бимсы изготовлены из полособульбового профиля высотой 50 мм, переборки и кокпит — из листа толщиной 3 мм. В продольном направлении шпангоуты были связаны, кроме киля, стрингерами из полособульба (по три на каждый борт).

    Обводы яхты спроектированы разворачивающимися на плоскость с двумя скуловыми сломами, поэтому листы обшивки толщиной 3 мм подтягивались к набору без предварительной гибки. К набору они приваривались прерывистым швом — прихватками длиной 75—80 мм с шагом 50—300 мм. Сначала ставились на место борта, затем днищевые листы толщиной 4 мм и в последнюю очередь — скуловой пояс.
