    Описание легендарного судна «Фрам»

    Год: 1977. Номер журнала «Катера и Яхты»: 65 (Все статьи)
              0


    В статье о норвежском строителе малых судов и яхт Колине Арчере (см. сборник №53), к сожалению, не упомянуто о том, что он обессмертил свое имя, сконструировав и построив знаменитый «Фрам», на котором совершали свои полярные экспедиции Ф. Нансен и Р. Амундсен. Думаю, что этот пробел существен.

    Об Арчере тепло упоминает, описывая свое судно, сам Нансен в книге «В стране льда и ночи», переведенной на русский язык с норвежского еще в 1897 г. Из этой книги и позаимствовано приводимое ниже (в сокращении) описание легендарного «Фрама».



    В известном норвежском кораблестроителе Колине Арчере я нашел человека, который вполне понял предложенную ему мною задачу и посвятил этой работе всю свою энергию, предусмотрительность и редкую тщательность работы. И тем, что наше путешествие окончилось благополучно, мы в немалой степени обязаны этому человеку.

    Один чертеж за другим составлял Арчер, и модель за моделью утверждалась и опять отвергалась. Все новые улучшения и изменения. Форму, на которой мы, наконец, остановилась, быть может, многие находят некрасивой, но что она хороша и целесообразна, это, мне кажется, доказано нашим путешествием. Главным образом мы имели в виду дать судну такие стены, которые позволяли бы судну подняться при давлении льда, а не быть раздавленным льдинами.

    Колин Арчер был прав, когда в одной статье выразился следующим образом: «Если подумать о том, что, так сказать, является основной идеей плана полярного путешествия д-ра Нансена, то легко видеть, что судно, построенное исключительно с одной этой целью, должно существенным образом отличаться от всех доселе построенных судов». При постройке судна рассчитывалось не столько на его скорость и ходкость под парусами, сколько на то, чтоб оно представляло верное и теплое место убежища во время переноса экспедиции льдами. Все клонилось к тому, чтобы «судно, гладкое как угорь, выскользнуло из ледяных объятий».

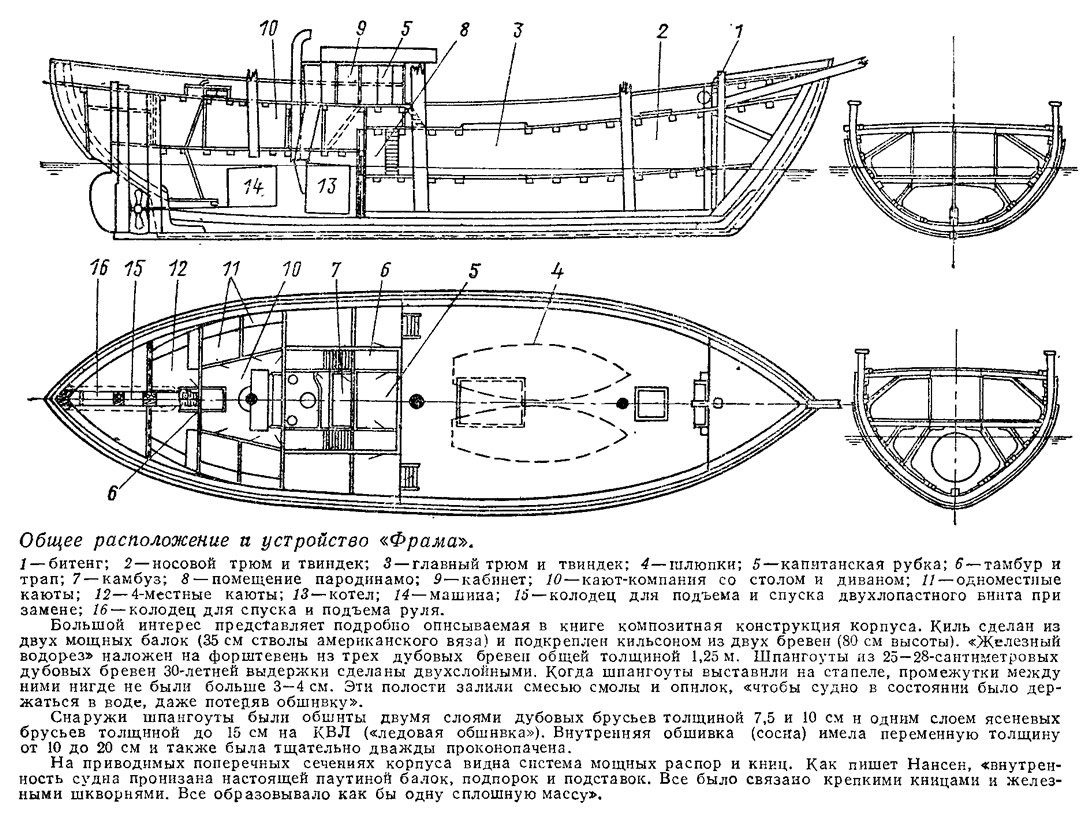

    Информация об изображенииОбщее расположение и устройство «Фрама»
    Общее расположение и устройство «Фрама»

    Корпус снабжен был и спереди и с кормы острыми штевнями и своей формой напоминал немного лоцманскую лодку. Главнейшие размеры судна были следующие: длина по килю 31 м, по ватерлинии 34,5 м, по штевням у палубы 39 м; ширина по ватерлинии без «ледяной обшивки» 10,4 м, наибольшая без «ледяной обшивки» И м; высота внутри 5,25 м. Вместимость (водоизмещение — Л. Б.) при осадке в 4,75 м — 800 т; оно имело тогда свободный борт около 1 м. По расчету корпус с наполненными котлами весил 420 т; следовательно, оставалось еще 380 т для угля и другого груза. Кроме необходимого провианта для собак и людей более чем на 5 лет, мы могли взять угля в количестве, нужном для полного хода машины в течение 4 месяцев, что было более чем достаточно.

    «Фрам» по предложению капитана Свердрупа был оснащен как трехмачтовая «fore-and-aft» шхуна. Кроме обыкновенных косых парусов у нас были на фок-мачте две свободные реи для четырехугольного паруса и для топселя. Мачты судна были довольно высоки и толсты. Средняя была высотою в 24,5 м; грот-стеньга была 15,5 м и сторожевая бочка на верхушке была помещена на высоте приблизительно 32 м. Общая поверхность парусов составляла около 600 кв. м.

    Машина была в 220 индикаторных лошадиных сил и могла при тихой погоде с легким грузом развивать скорость в 6—7 миль. Винты, которых мы имели два запасных, были двулопастные и сделаны из литого железа.
