    Предлагаемый вниманию читателей простой в изготовлении одноосный прицеп, сконструированный автором, успешно прошел практические испытания с автомобилем «ВАЗ-2101» («Жигули») Прицеп обладает хорошей плавностью хода, устойчиво идет по следу автомобиля; на его эксплуатацию получено разрешение ГАИ.

    Основные данные прицепа

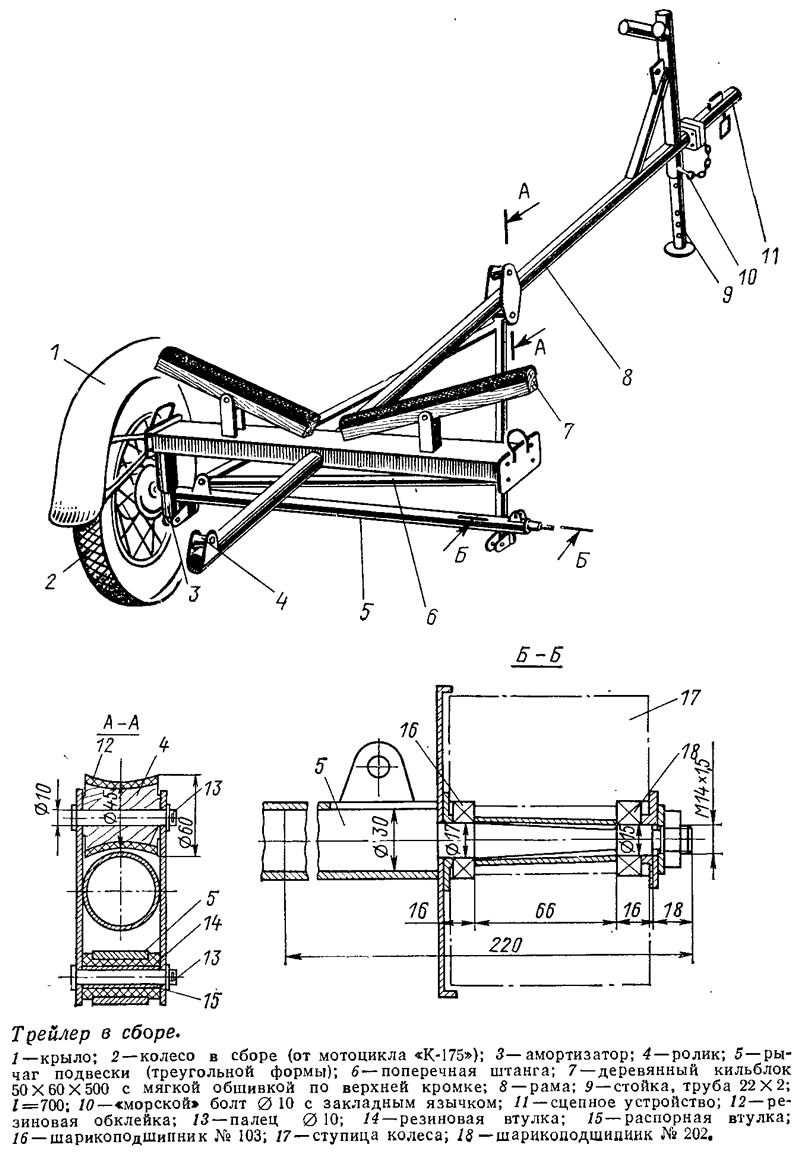

    Информация об изображенииТрейлер в сборе
    Трейлер в сборе

    Длина со сцепным устройством, м3,30
    Ширина габаритная, м1,45
    Колея, м1,32
    Дорожный просвет, м0,26
    Грузоподъемность, кг200
    Собственный вес, кг80

    Рама прицепа выполнена в виде трубчатого дышла с приваренной поперечиной-траверзой, по краям которой на шарнирах закреплены верхние концы пружинно-гидравлических амортизаторов. Подвеска колес — зависимая. Ось закреплена на трубчатом треугольном рычаге, вершина которого соединена с дышлом рамы шарнирно. Нижние концы амортизаторов крепятся к обушкам, приваренным по концам поперечной трубы шарнира.

    Для фиксации подвески от бокового сдвига предусмотрена трубчатая поперечная штанга, шарнирно-закрепленная одним концом к поперечине рамы, а другим — к поперечной трубе рычага подвески. К концам поперечины рамы на фланцах крепятся съемные крылья колес.

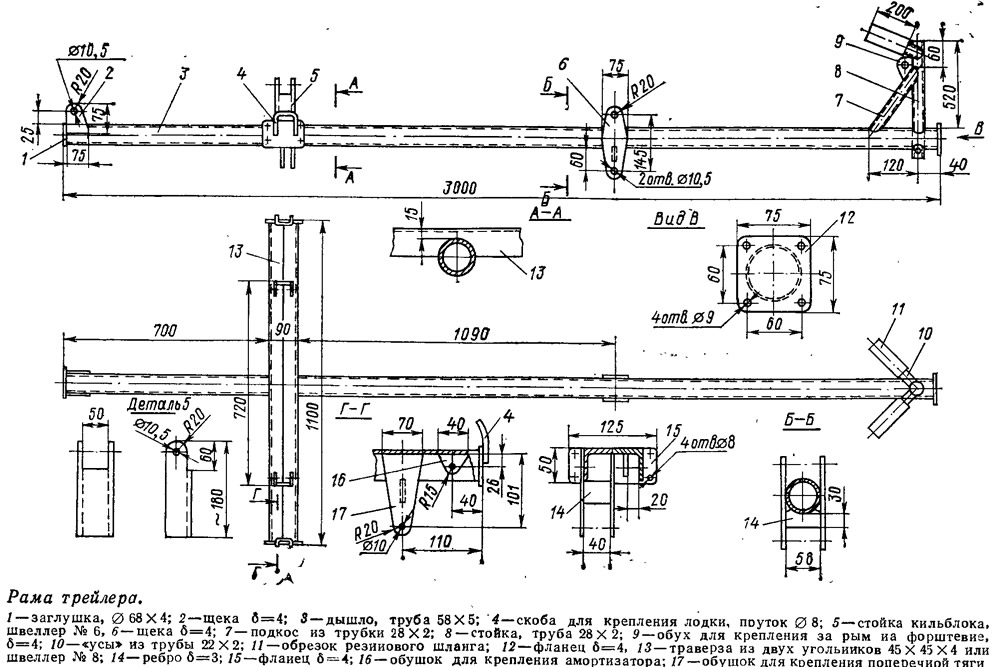

    Информация об изображенииРама трейлера
    Рама трейлера

    На продольной трубе рамы — дышле закреплены ролики, служащие опорой для киля перевозимой лодки. К переднему концу дышла крепится на фланце сцепное устройство, рассчитанное на нормализованный шар диаметром 50 мм. Там же ставится стойка с обушком для крепления форштевня лодки и упорами-«усами».

    На стоянке передний конец дышла опирается на выдвижную трубчатую стойку, которая во время транспортировки вдвигается внутрь стойки 8 (см. эскиз конструкции рамы). Можно сделать эту стойку и откидной с поворотным колесом, облегчающим транспортировку лодки на трейлере вручную.


    Применены передние колеса от мотоцикла «К-175» («Восход»), амортизаторы — от переднего колеса мотороллера «Турист».

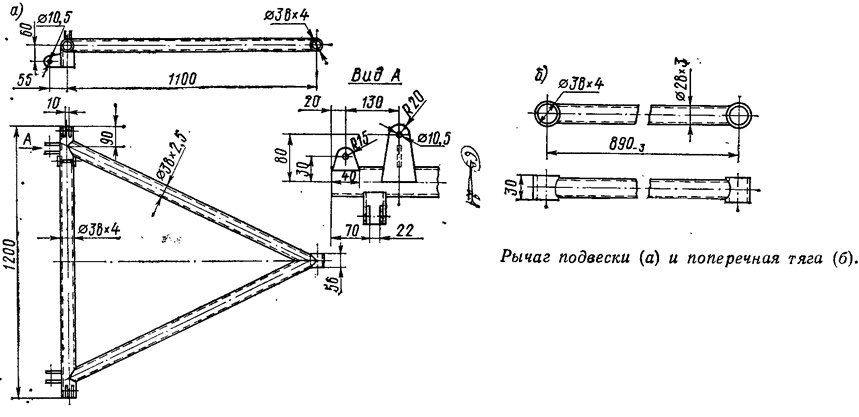

    Информация об изображенииРычаг подвески и поперечная тяга
    Рычаг подвески и поперечная тяга

    На поперечинах рамы крепятся на пальцах диаметром 10 мм поворотные кильблоки, плотно прилегающие к днищу и снабженные мягкими подушками-прокладками. Размеры кильблоков и высоту их стоек нужно подобрать соответственно корпусу лодки; желательно, чтобы кильблоки были установлены точно под переборкой или, по крайней мере, шпангоутом лодки.

    Сцепное устройство состоит из корпуса-трубы с фланцем для соединения с дышлом прицепа. Внутри корпуса-трубы размещены неподвижный и подвижный сухари, охватывающие шар сцепки. Подвижная часть фиксируется в рабочем положении при помощи съемного клина. Для разобщения прицепа и автомобиля необходимо удалить клин из его гнезда и за рукоятку сдвинуть внутрь подвижный сухарь, преодолев усилие пружины; после этого освобождается шар, установленный на автомобиле.

    На трейлере описываемой конструкции можно перевозить лодку длиной до 4 м, весящую в снаряженном виде до 200 кг (эта величина ограничивается допустимой нагрузкой на колесо). Разумеется, длину дышла, размеры кильблоков и колеса можно подобрать соответственно конкретным данным лодки, для перевозки которой предназначается трейлер, но во всех случаях нужно учитывать, что действующее на сцепной шар вертикальное усилие (направленное вниз) должно находиться в пределах 15—50 кг.

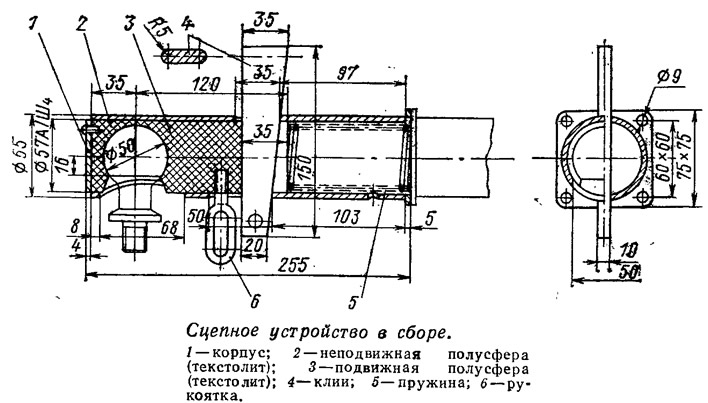

    Информация об изображенииСцепное устройство в сборе
    Сцепное устройство в сборе

    В соответствии с действующими правилами прицеп необходимо оборудовать габаритными огнями, освещением номерного знака, указателями поворота и стоп-сигналом, включаемыми синхронно с огнями автомобиля. В качестве комбинированных световых приборов автор использовал задние фонари от автомобиля «Запорожец» («ЗАЗ-965»).

    Напомню, что общие технические требования на прицепы для легковых автомобилей и рекомендации по их конструкции опубликованы в книге «Катера, лодки и моторы в вопросах и ответах» («Судостроение», 1977 г.).
