    Универсальная картоп лодка из стеклопластика «Онега»

    Год: 1979. Номер журнала «Катера и Яхты»: 81 (Все статьи)
              0


    Информация об изображенииФото лодки «Онега» с кормы
    Фото лодки «Онега» с кормы

    В июне 1977 г. в ЦКБ «Нептун» были закончены всесторонние испытания опытного образца новой трехместной стеклопластиковой гребно-моторной лодки «Онега». В настоящее время лодка (ТУ 5.16-385-77) выпускается серийно и поступает в торговую сеть.

    Проект разработан с учетом возможности перевозки «Онеги» на верхнем багажнике легкового автомобиля. На сегодня это единственная серийная лодка для автомобилистов, имеющая грузоподъемность и пассажировместимость, которые полностью отвечают требованиям ГОСТ 19105—73.

    «Онега» предназначена для прогулок, охоты и рыбной ловли на веслах и под мотором на реках и в прибрежной зоне больших озер и водохранилищ при высоте волны до 0,25 м.

    Основные характеристики лодки «Онега»


    Информация об изображенииЛодка на крыше автомобиля
    Лодка на крыше автомобиля

    Длина габаритная, м2,71
    Ширина габаритная, м1,38
    Высота борта на миделе, м0,40
    Грузоподъемность, кг225
    Пассажировместимость, чел.3
    Допустимая мощность подвесного мотора, л. с.5
    Рекомендуемая мощность подвесного мотора, л. с.2
    Вес с оборудованием и снабжением, кг60
    Вес без оборудования и снабжения (весла, банки, черпак), кг50

    Довольно сложные «трехкилевые» обводы «Онеги» рекомендованы специалистами ЦНИИ имени акад. А. Н. Крылова, а архитектурно-художественная проработка лодки в целом выполнена ЦНИИ «Лот». Конструкторы старались совместить относительно большую грузоподъемность и пассажировместимость с малыми размерениями и весом лодки, обеспечить современный ее внешний вид и удобство в эксплуатации.

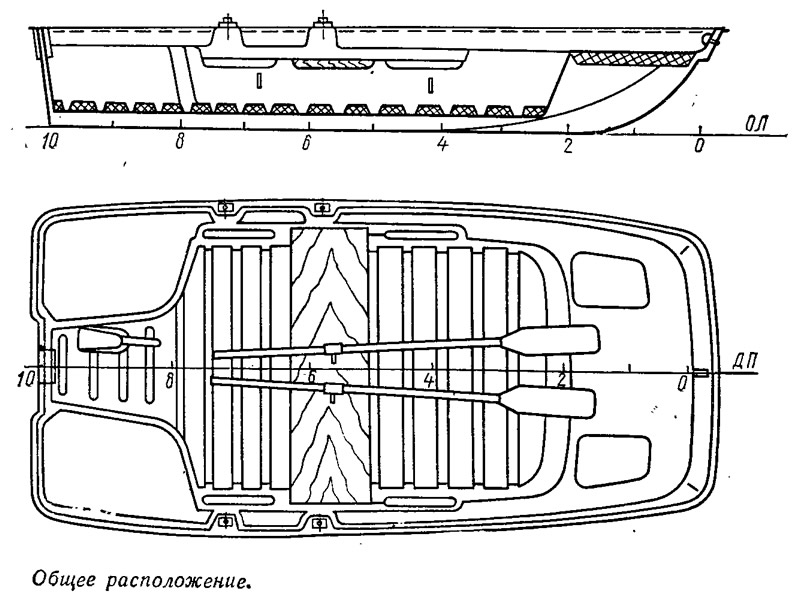

    Информация об изображенииОбщее расположение
    Общее расположение

    Корпус, лодки выполнен из наружной и внутренней оболочек, склеенных между собой по фланцам. Толщина оболочек одинакова — 2,2 мм. Использование гофров и различных уступов позволило обеспечить при столь малой толщине достаточную жесткость и прочность обеих оболочек. Пенопластовые блоки, заключенные в пространстве между оболочками, не только обеспечивают необходимый запас плавучести, но и придают дополнительную жесткость. Корпус лодки успешно выдержал 120-часовые ресурсные испытания. При проверке непотопляемости «Онеги» установлено, что полностью затопленная лодка остается на плаву, удерживая при этом трех человек, находящихся в воде и держащихся за ее борта.

    При подготовке и освоении производства лодок пришлось столкнуться с некоторыми технологическими трудностями, основной из которых оказалась сложность извлечения готовых секций оболочек и матриц, поскольку оболочки имеют малую толщину и довольно сложную форму. Обычно в таких случаях матрицу делают разъемной, но это намного ухудшает товарный вид изделия в целом.

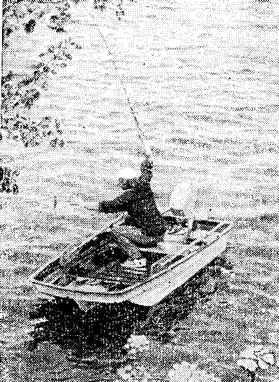

    Информация об изображенииС «Онеги» удобно ловить рыбу
    С «Онеги» удобно ловить рыбу

    Было рекомендовано освоить пневмосъем изделий, технология которого также была отработана в ЦКБ «Нептун». Суть способа заключается в том, что в пространство между выклеенной оболочкой и матрицей через специальные штуцеры подается воздух под давлением 2—4 атм. Сжатый воздух выталкивает готовое изделие из матрицы. Такой способ одновременно существенно увеличивает долговечность самой матрицы, сохраняя при этом хорошее качество поверхности; полностью исключается применение ручного труда при работе клиньями, обычно используемыми для снятия изделий в производстве стеклопластиковых прогулочных судов.

    При проектировании малых лодок конструкторы обычно сталкиваются со сложностью обеспечения оптимального ходового дифферента при различных вариантах загрузки. На «Онеге» предусмотрены две пары подуключин и возможность установки поперечной банки в любое из трех фиксированных положений. Это позволяет выбрать удобное положение гребца с учетом нагрузки и дифферента. При движении под мотором с самой малой нагрузкой (один водитель) банка переставляется в крайнее кормовое положение; ходовой дифферент при этом не превышает 5°.

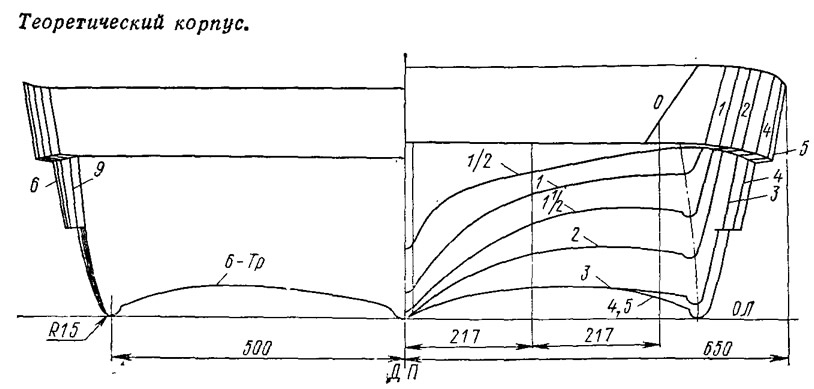

    Информация об изображенииТеоретический корпус
    Теоретический корпус

    Скорость лодки на испытаниях с полной нагрузкой под 5-сильным мотором «Прибой» составила 8,8 км/ч. При этом она показала высокие маневренные качества и хорошую устойчивость на курсе; ходовой дифферент не превышал 2°.

    С одним человеком (весом около 70 кг) и под тем же мотором, но с винтом, обрезанным по диаметру на 7,0—8,0 мм, лодка выходит на глиссирование; скорость ее составляет около 25 км/ч.

    С точки зрения экономичности эксплуатации на «Онегу» рекомендуется ставить подвесной мотор мощностью 2 л. с. («Салют» — «Спутник»).

    Информация об изображенииРыбак на лодке «Онега»
    Рыбак на лодке «Онега»

    Лодка может перевозиться на багажнике, установленном на крыше легкового автомобиля, килем вверх, если габаритные размеры багажника 1,0X1,1 м, либо килем вниз, если багажник имеет большие размеры. Удобство такой перевозки на автомобиле «Москвич» было проверено в путешествии по маршруту Москва — Лиепая — Москва (около 2500 км) со средней скоростью машины 80—90 км/ч; лодка при этом не получила никаких повреждений, царапин или потертостей.

    В 1977 г. на XI Всесоюзных соревнованиях по водно-моторному спорту на приз сборника лодка «Онега» была признана победителем в конкурсе качества малых прогулочных судов и удостоена диплома I степени. В 1978 г. она была награждена серебряной медалью ВДНХ СССР.

    Розничная цена новой лодки — 330 рублей.
