    Комфортабельные катера «Амур-2» и «Амур-3»

    Год: 1980. Номер журнала «Катера и Яхты»: 83 (Все статьи)
              0


    Более двенадцати лет с конвейера Комсомольского-на-Амуре авиационного завода имени Ю. А. Гагарина сходят пятиместные прогулочно-туристские катера с маркой «Амур» (см. сборники №34 и №40), завоевавшие популярность у любителей отдыха на воде. В немалой степени этому способствует постоянная забота предприятия о совершенствовании конструкции катера, внимание ко всем поступающим на завод отзывам и предложениям по модернизации, улучшению качества продукции.

    Основные данные катера «Амур-2»


    Информация об изображенииКатер «Амур-2» во время соревнований на приз сборника в Лиепае

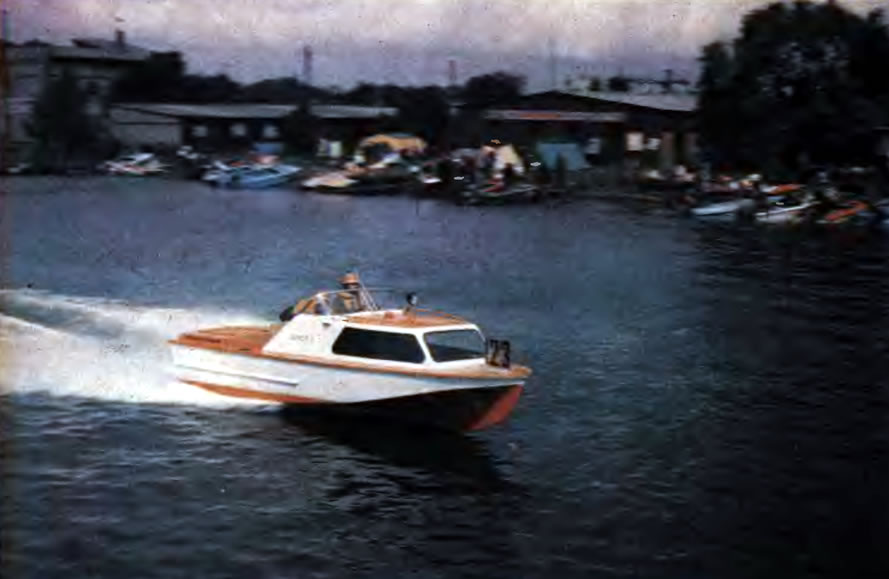

    Катер «Амур-2» во время соревнований на приз сборника в Лиепае

    Длина наибольшая/габаритная, м5,62/6,12
    Ширина наибольшая, м1,83
    Высота борта на миделе/на транце, м0,93/0,88
    Осадка при полной нагрузке м0,32
    Водоизмещение полное, кг1270
    Грузоподъемность полезная — не менее, кг500
    Масса корпуса, кг330
    Масса снаряженного катера (без топлива), кг720
    Мощность двигателя «412» (конверсия), л. с.60

    На заводе внедрены совершенные технологические процессы изготовления деталей и сборки клепано-сварных корпусов и устанавливаемых на них реверс-редукторов; отработаны методы проверки реверс-редукторов на стендах, обкатки перед монтажом, а также на стендах входного контроля систем двигателя после его конверсии. В заводских бассейнах проверяется не только герметичность каждого корпуса, но и работа двигателя и всех систем катера на швартовах.

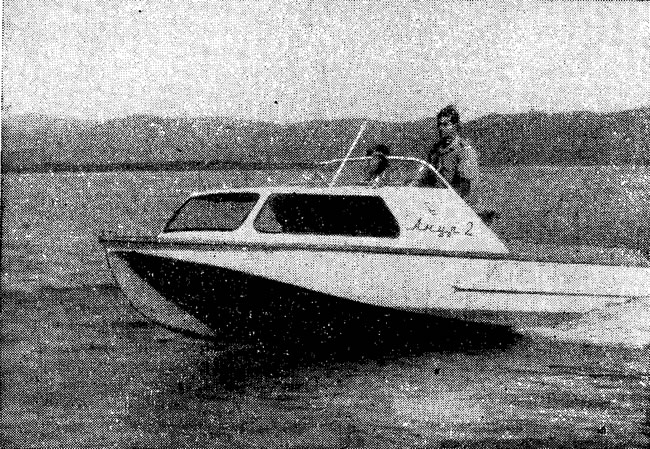

    Информация об изображенииКатер «Амур-2» во время испытаний
    Катер «Амур-2» во время испытаний

    Каждую навигацию проводятся ходовые ресурсные испытания серийных катеров с целью проверки внедряемых в производство новых конструктивных и технологических решений. Например, на «Амуре-М» — модификации катера, выпускавшейся заводом с 1972 г., в самые последние годы стала устанавливаться система осушения — откачки воды из трюма при помощи насоса системы охлаждения двигателя. Важной мерой явилась установка резиновых втулок-амортизаторов под болты крепления реверс-редуктора: общий шум от его работы значительно снизился за счет эффективного гашения структурного шума. Принимая во внимание, что катера этого типа эксплуатируются не только на реках и озерах, но и все чаще — в прибрежных зонах морей, с 1978 г. завод приступил к серийному выпуску «Амуров-М» в морском исполнении: катера новой модификации устойчивы к воздействию морской воды и морского климата.

    Информация об изображенииКатер «Амур-3» во время испытаний

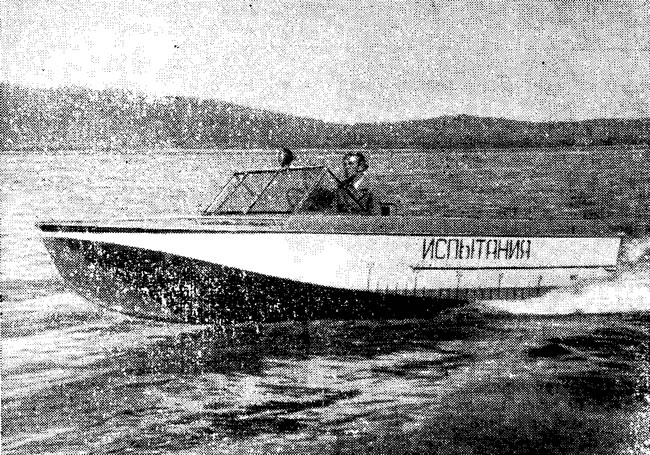

    Катер «Амур-3» во время испытаний

    В настоящее время семейство «Амуров» пополнилось новыми, более комфортабельными моделями — «Амур-2» (каютный) и «-3» (открытый), оборудованными поворотно-откидными колонками, изготовляемыми нашим же предприятием. В эксплуатационных преимуществах установки с поворотно-откидной колонкой перед традиционной установкой с угловым реверс-редуктором и наклонным гребным валом мы практически убедились в первые же часы ходовых испытаний головного катера нового типа. С поднятой колонкой можно было подходить к отмелому берегу. Катер на максимальной скорости перелетал через плывущее навстречу бревно и без каких-либо повреждений уверенно продолжал плавание. Гребной винт легко было заменять непосредственно на плаву. Значительно снизился шум в кокпите катера. Благодаря уменьшению длины моторного отсека кокпит на «Амуре-3» стал гораздо просторнее, на «Амуре-2» удалось разместить каюту, а в кокпите между каютой и моторным отсеком установить два регулируемых мягких кресла и кормовой диван. Цена, по сравнению с «Амуром-М» возросла, однако, по отзывам первых владельцев, наличие полностью оборудованной каюты-убежища и применение угловой поворотно-откидной колонки оправдывают повышение цены «Амура-2» до 4500 рублей (цена «Амура-3» — 4000 рублей).

    Информация об изображении«Амур-2»

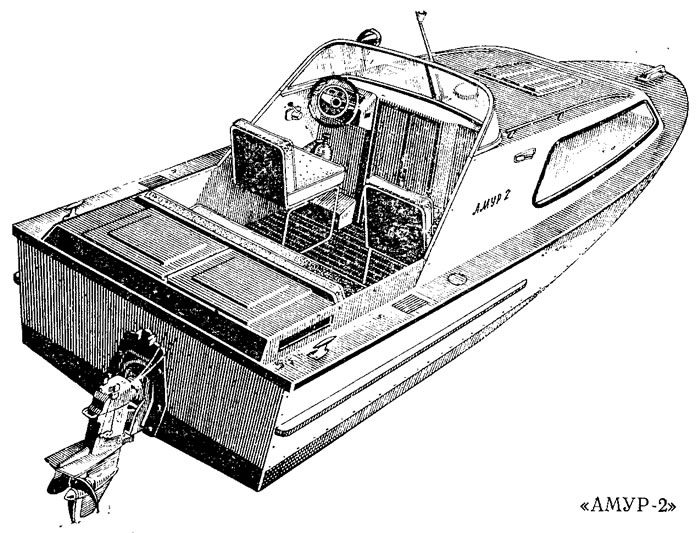

    «Амур-2»

    Корпус катера «Амур-2» стал на 80 кг тяжелее, чем у «Амура-М», однако на скорости это практически не сказалось: по-прежнему скорость при полном водоизмещении составляет не менее 40 км/ч.

    Размерения и обводы корпуса остались без изменений, за исключением того, что высота палубного комингса увеличилась на 60 мм, а общая высота борта на миделе стала больше на 110 мм. Это, как и ряд других мер, позволило разрешить катерам новых моделей выход в море при высоте волны не до 0,75 м, как у «Амура-М», а до 1,2 м. Наклон транца увеличен до 10".


    На всех катерах типа «Амур» установлен автомобильный конвертированный четырехцилиндровый двигатель «412», имеющий максимальную мощность 60 л. с. при 4500 об/мин и вес 174 кг (рабочий объем цилиндров — 1,48 л; степень сжатия — 8,8; охлаждение — водяное двухконтурное). При конвертировании на двигатель устанавливаются водо-водяной и водо-масляный радиаторы, пламегаситель, насос забортной воды; штатный выпускной коллектор заменяется охлаждаемым; переделывается система смазки. Применяется бензин АИ-93; удельный расход топлива — 225 г/л. с. ч. При штатной емкости бензобаков 100 п дальность плавания 200 км.

    Конструктивно «Амур-2» — первый отечественный катер с угловой колонкой, выпускаемый для продажи населению, разделен на три отсека. Форпик расположен между шп. 0 и 2; в нем оборудован багажник с доступом через лючок из каюты. Каюта и кокпит занимают пространство от шп. 2 до шп. 9. Переднее панорамное и боковые стекла каюты неоткрывающиеся; стекла установлены при помощи резиновых уплотнительных профилей. Каюта оборудована двумя мягкими сиденьями, которые легко можно разложить в спальное место для трех человек. За спинками боковых сидений и под сиденьями имеются багажники. На подволоке — плафон освещения; есть раскладной столик и крючки для верхней одежды. Длина каюты — 1,8 м; высота от пайола до подволока — 1,15 м. Задняя стенка с двустворчатой дверью установлена на шп. 5. Со стороны кокпита на переборке с левого борта оборудован пульт управления катером, защищенный от ветра стеклом, установленным на краю рубки.

    Информация об изображенииВ сборочном цехе завода

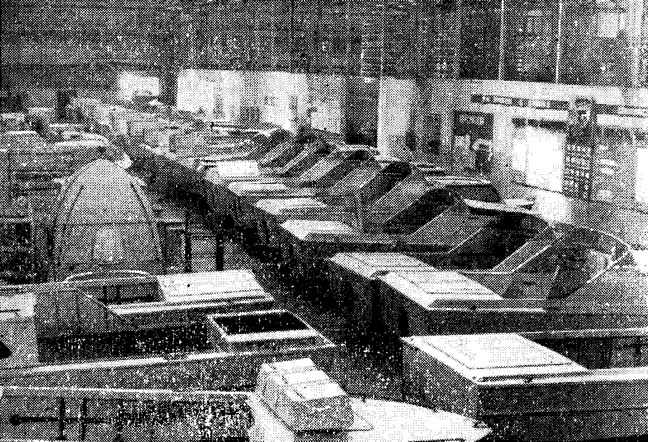

    В сборочном цехе завода

    На крыше рубки имеется носовой люк; здесь же установлены продольные леера-поручни, фара, звуковой сигнал, зеркало заднего вида, стойка с клотиковым огнем.

    В непогоду кокпит закрывается легкосъемным тентом, в убранном положении откидывающимся назад. Под сиденьем кормового дивана оборудован вместительный багажник для хранения походного снаряжения, в него укладывается также и тент во время плавания. Фанерный пайол в кокпите сделан быстросъемным; он крепится к шпангоутам пружинными замками.


    При аварии катер поддерживается на плаву пенопластовыми блоками.

    Информация об изображенииКатер «Амур-2». Вид с транца

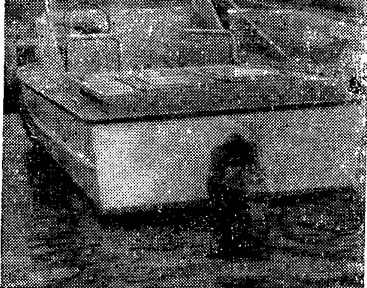

    Катер «Амур-2». Вид с транца

    Катер укомплектован складными веслами, топовым огнем, огнетушителем, буксировочным фалом, якорем с канатом, спасательным линем, запчастями, инструментом, водоотливным ручным насосом (кроме того предусмотрена механическая откачка воды при работе двигателя). Корпус изготовлен из сваривающегося алюминиево-магниевого сплава АМг5М, палуба и рубка — из дюраля Д16АТ. Толщины на днище 2,0—2,5 мм, на бортах и палубе — 1,5 мм.

    В серию новая модель катера запущена с начала 1979 г.

    Информация об изображенииИспытание катера на водонепроницаемость

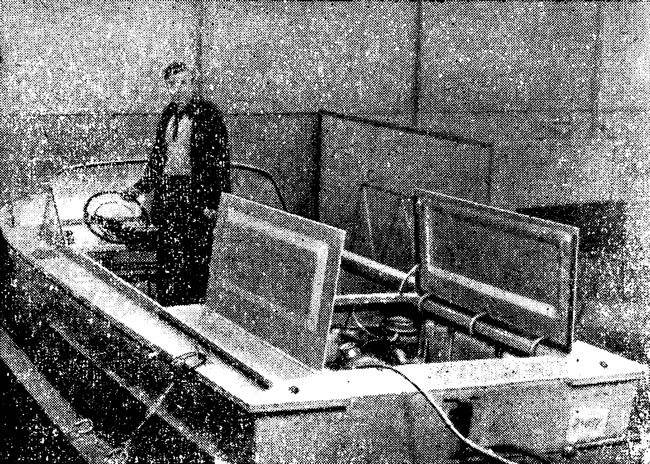

    Испытание катера на водонепроницаемость

    В настоящее время на базе «Амура-2» подготовлена к серийному производству следующая модификация — «Амур-3», имеющая полностью открытый кокпит.

    Главным отличием катеров «Амур-2» и «-3» от предыдущих моделей является поворотно-откидная угловая колонка. Познакомимся с ней поближе (см. схему).

    Колонка представляет собой вертикальный реверсивный привод с Z-образной механической передачей; шестерни верхнего редуктора имеют шаровой зуб с торцевым модулем, равным 3,5; шестерни нижнего редуктора — прямозубые с торцевым модулем 3,82. В качестве механизма реверса использована коническая самоблокирующаяся фрикционная муфта.

    Основные данные поворотно-откидной колонки


    Информация об изображенииРазрез поворотно-откидной угловой колонки катеров «Амур-2» и «Амур-3»

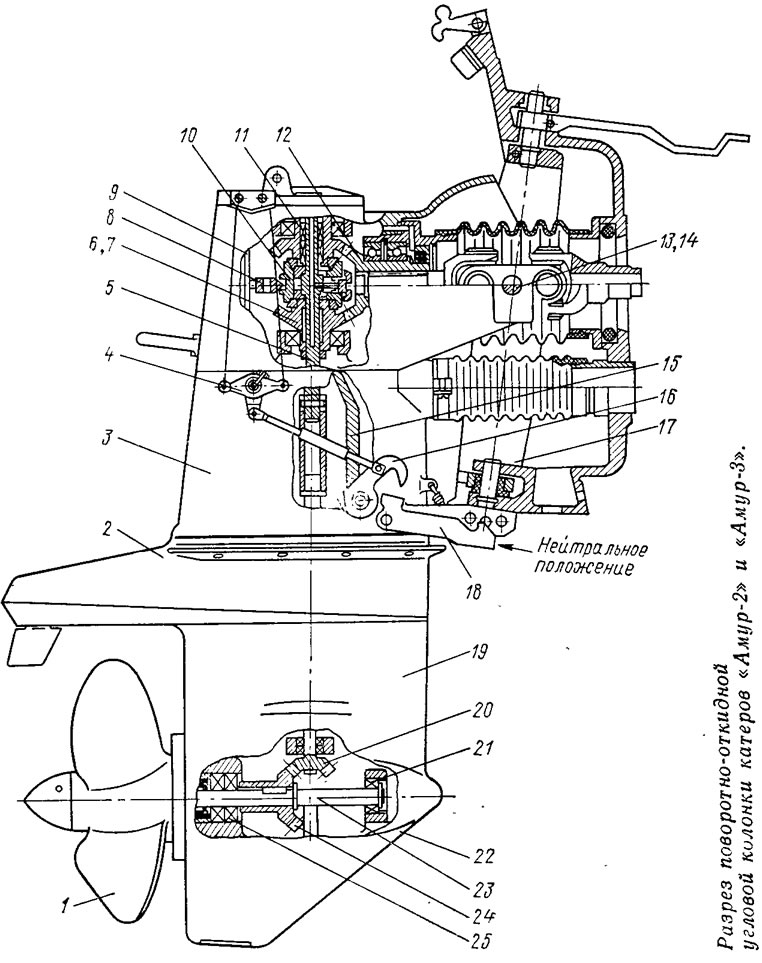

    Разрез поворотно-откидной угловой колонки катеров «Амур-2» и «Амур-3»

    Максимальная передаваемая мощность, л. с.75
    Максимальная частота вращения на входном валу, об/мин4500
    Предаточное отношение1:1,53
    Угол поворота привода на сторону20°
    Угол откидывания привода52°
    Масса привода (без транцевой плиты), кг37

    Корпус колонки, отлитый из алюминиевого сплава, конструктивно выполнен из трех частей: верхнего редуктора 3, нижнего редуктора 19 и киля 22.


    В верхнем редукторе размещены: ведущая шестерня 12, ведомая шестерня заднего хода 11, ведомая шестерня переднего хода 6, коническая фрикционная муфта 10. Ведомые шестерни вращаются относительно корпуса на шарикоподшипниках, а относительно вала 5 — на игольчатых подшипниках 7. Проставка 15 разделяет полость газовыхлопа и масляную полость. Выхлопные газы выбрасываются через антикавитационную плиту 2. В передней части корпуса запрессованы две бронзовые втулки 14; в них входят оси 13, относительно которых колонка откидывается вверх или вниз. Относительно оси осуществляется поворот колонки «вправо» и «влево» вместе с поворотным хомутом 17.

    В нижнем редукторе расположены шестерни 20, 24, гребной вал 23, опирающийся на радиально-упорный подшипник 25, и игольчатый подшипник 21.

    Информация об изображенииСхема устройства для механической откачки забортной воды

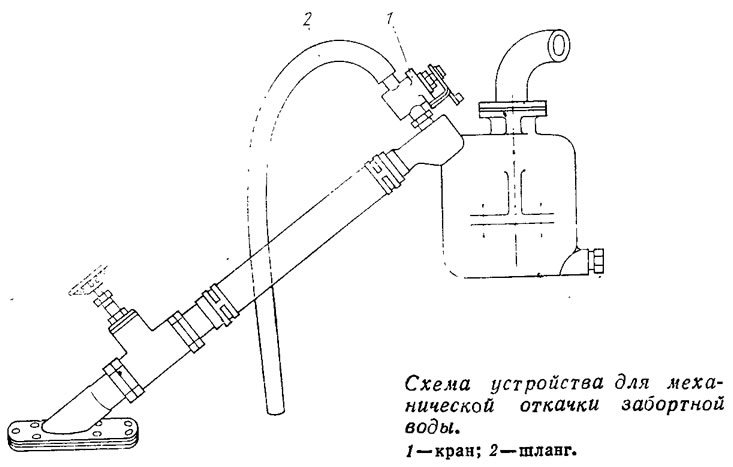

    Схема устройства для механической откачки забортной воды

    Трехлопастной гребной винт 1 отливается из высокопрочного алюминиевого сплава. Шаг винта — 315 мм, диаметр 300 мм; вес — 1 кг. В корневых сечениях лопасти имеют аэродинамический профиль, а в концевых — сегментный. Лопасти наклонены назад под углом 15° к оси винта.

    Передача мощности от двигателя к ведущей шестерне осуществляется через первичный вал и двойной карданный шарнир. Первичный вал проходит внутри проставки, которая является третьей опорой двигателя и своим цилиндрическим концом входит в демпфирующее кольцо, закрепленное на транцевой плите. Резиновый чехол защищает карданный вал от попадания воды. Управление реверсом гребного винта осуществляется при помощи скобы 8, тяги 9, качалок 4. К одной из них подходят два троса от ручки управления.

    Кулачок 16 управляет скобой 18, при помощи которой колонка удерживается от откидывания на заднем ходу. На переднем ходу кулачок отводит скобу и колонка освобождается от «захватов».

    Механизм управления реверсом винта и дроссельной заслонкой карбюратора устроен таким образом, что позволяет одной установленной на левом борту у пульта рукояткой управлять и реверсом гребного винта и оборотами двигателя, а также производить прогрев двигателя на любых оборотах на холостом ходу. Механизм удобен в работе; блокировка не позволяет включить передачу на больших оборотах двигателя.

    С выпуском катеров «Амур-2» и «-3» работа коллектива завода над совершенствованием малых судов, выпускаемых для продажи населению, не только не кончается, а наоборот — разворачивается. Наша цель — повышение комфортабельности и надежности выпускаемых катеров, а также и разработка новых моделей с учетом замечаний и предложений потребителей.
