    Катер-амфибия на воздушной подушке своими руками

    Год: 1981. Номер журнала «Катера и Яхты»: 94 (Все статьи)
              0


    Однажды зимой, когда я, прогуливаясь по берегу Даугавы, разглядывал занесенные снегом лодки, у меня родилась мысль — создать всесезонное средство передвижения, т. е. амфибию, которую можно было бы использовать и в зимнее время.

    После долгих раздумий выбор мой пал на двухместный аппарат на воздушной подушке. Сначала ничего, кроме огромного желания создать такую конструкцию, у меня не было. Доступная мне техническая литература обобщала опыт создания только больших СВП, а по малым аппаратам прогулочно-спортивного назначения никаких данных найти я не смог, тем более, что нашей промышленностью такие СВП не выпускаются. Итак, надеяться можно было только на собственные силы и опыт (о моем катере-амфибии на базе мотолодки «Янтарь» в свое время сообщалось в сборнике №61).

    Предвидя, что в будущем у меня могут найтись последователи, а при положительных результатах моим аппаратом может заинтересоваться и промышленность, я решил конструировать его на базе хорошо освоенных и имеющихся в продаже двухтактных двигателей.

    Основные данные амфибии на воздушной подушке

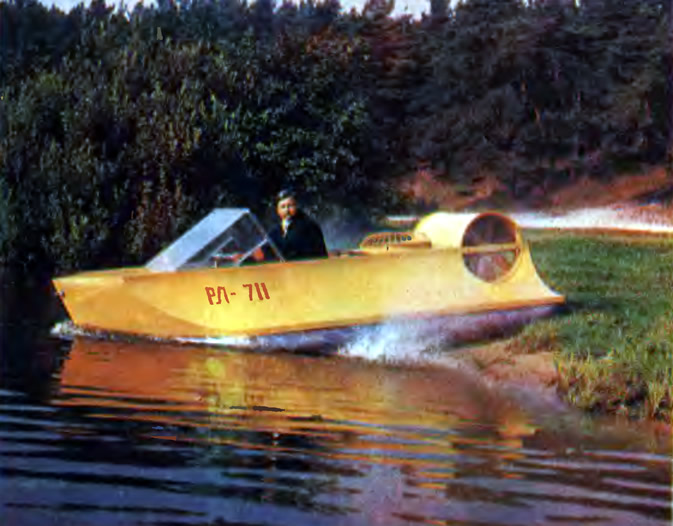

    Информация об изображенииСъезд амфибии с берега в воду
    Съезд амфибии с берега в воду

    Длина, м3,70
    Ширина, м1,80
    Высота борта, м0,60
    Высота воздушной подушки, м0,30
    Мощность, л. с.;
    Подъемной установки12
    тяговой установки25
    Полезная грузоподъемность, кг150
    Общий вес, кг120
    Скорость, км/ч60
    Расход топлива, л/ч15
    Емкость топл. бака, л30

    В принципе аппарат на воздушной подушке испытывает существенно меньшие нагрузки, чем традиционный глиссирующий корпус катера; это позволяет конструкцию его делать более легкой. В то же время появляется и дополнительное требование; корпус аппарата должен иметь малое аэродинамическое сопротивление. Это необходимо учесть при разработке теоретического чертежа.

    Набор корпуса я изготовил из еловых реек сечением 50X30 и обшил 4-миллиметровой фанерой на эпоксидном клее. Оклейку стеклотканью не делал, опасаясь увеличения веса аппарата. Для обеспечения непотопляемости в каждый из бортовых отсеков поставил по две водонепроницаемые переборки, а также заполнил отсеки пенопластом.

    Выбрана двухмоторная схема силовой установки, т. е. один из двигателей работает на подъем аппарата, создавая избыточное давление (воздушную подушку) под его днищем, а второй обеспечивает движение — создает тягу по горизонтали.

    Подъёмный двигатель исходя из расчета должен был иметь мощность 10—15 л. с. Наиболее подходящим по основным данным оказался Двигатель от мотороллера «Тула-200», но поскольку ни крепления, ни подшипники его не удовлетворяли по конструктивным соображениям, пришлось отлить из алюминиевого сплава новый картер. Этот двигатель приводит в движение 6-лопастной вентилятор диаметром 600 мм. Суммарный вес подъемной силовой установки вместе с креплениями и электростартером получился около 30 кг.

    Одним из самых сложных этапов оказалось изготовление юбки — гибкого ограждения подушки, которое быстро изнашивается при эксплуатации. Применена имеющаяся в продаже брезентовая ткань шириной 0,75 м. Из-за сложной конфигурации стыков потребовалось около 14 м такой ткани. Полоса разрезалась на куски длиной, равной длине борта, с припуском на довольно сложную форму стыков. После придания необходимой формы стыки сшивались. Края ткани крепились к корпусу аппарата Дюралевыми полосами 2X20. Установленное гибкое ограждение для повышения износостойкости я пропитал резиновым клеем, в который добавил алюминиевой пудры, придающей нарядный вид. Такая технология дает возможность реставрировать гибкое ограждение при аварии и по мере износа, подобно наращиванию протектора автомобильной шины. Надо подчеркнуть, что изготовление гибкого ограждения не просто отнимает много времени, но требует особой аккуратности и терпения.

    Информация об изображенииАмфибия идет по воде
    Амфибия идет по воде

    Сборка корпуса и установка гибкого ограждения выполнялись в положении вверх килем. Затем корпус раскантовали и в шахте размером 800X800 установили подъемную силовую установку. Была подведена система управления установкой, и вот наступил самый ответственный момент; ее опробование. Оправдаются ли расчеты, поднимет ли сравнительно маломощный двигатель такой аппарат?

    Уже при средних оборотах двигателя амфибия вместе со мной приподнялась и зависла на высоте около 30 см от земли. Запаса подъемной силы оказалось вполне достаточно, чтобы прогретый двигатель на полных оборотах поднимал даже четверых. В первые же минуты этих испытаний стали выявляться особенности аппарата. После соответствующей центровки он свободно передвигался на воздушной подушке в любом направлении даже от небольшого приложенного усилия. Создавалось впечатление, будто он плывет по водной поверхности.

    Успех первого испытания подъемной установки и корпуса в целом окрылил меня. Закрепив лобовое стекло, я приступил к монтажу тяговой силовой установки. Вначале казалось целесообразным воспользоваться большим опытом постройки и эксплуатации аэросаней и установить двигатель с воздушным винтом сравнительно большого диаметра на кормовой палубе. Однако следовало учесть, что при таком «классическом» варианте существенно повысился бы центр тяжести столь малого аппарата, что неминуемо отразилось бы на его ходовых качествах и — главное — на безопасности. Поэтому я решил применить два тяговых двигателя, полностью аналогичных подъемному, и установил их в кормовой части амфибии, но не на палубе, а по бортам. После того, как я изготовил и смонтировал привод управления мотоциклетного типа и установил тяговые воздушные винты относительно малого диаметра («вентиляторы»), первый вариант аппарата на воздушной подушке был готов к ходовым испытаниям.

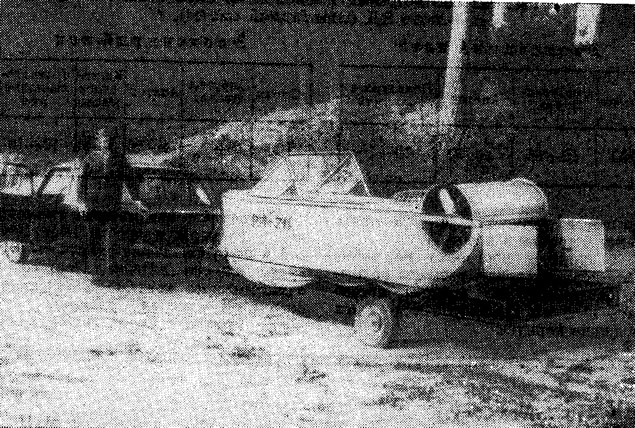

    Информация об изображенииТранспортировка амфибии
    Транспортировка амфибии

    Для перевозки амфибии за автомашиной «Жигули» был изготовлен специальный трейлер, и вот летом 1978 г. я погрузил на него свой аппарат и доставил его на луг у озера под Ригой. Настал волнующий момент. В окружении друзей и любопытных я занял место водителя, завел подъемный двигатель, и мой новый катер повис над лугом. Завел оба тяговых двигателя. При увеличении числа их оборотов амфибия стала перемещаться по лугу. И тут стало ясно, что многолетнего опыта управления автомобилем и мотолодкой явно недостаточно. Все прежние навыки не годятся. Надо осваивать методы управления аппаратом на воздушной подушке, который может до бесконечности кружиться на одном месте, подобно юле. С увеличением скорости увеличивался и радиус поворота. Любые неровности поверхности вызывали поворот аппарата.

    Освоившись с управлением, я направил амфибию по пологому берегу к поверхности озера. Оказавшись над водой, аппарат сразу же начал терять скорость. Тяговые двигатели стали поочередно глохнуть, заливаемые брызгами, вырывавшимися из-под гибкого ограждения воздушной подушки. При прохождении заросших участков озера вентиляторы втягивали камыши, кромки их лопастей выкрашивались. Когда же я выключил двигатели, а затем решил попробовать взять старт с воды, то ничего не вышло: аппарат мой так и не смог вырваться из «ямы», образованной подушкой.

    В общем, то была неудача. Однако первое поражение не остановило меня. Я пришел к выводу, что при существующих характеристиках для моего аппарата на воздушной подушке недостаточна мощность тяговой установки; именно поэтому он не мог двинуться вперед при старте с глади озера.

    Информация об изображенииПринципиальная схема амфибии на вщздушной подушке
    Принципиальная схема амфибии на вщздушной подушке

    За зиму 1979 г. я полностью переделал амфибию, уменьшив длину ее корпуса до 3,70 м, а ширину — до 1,80 м. Сконструировал и совершенно новую тяговую установку, полностью защищенную и от брызг, и от контакта с травой и камышом. Для упрощения управления установкой и снижения ее веса применен один тяговый двигатель вместо двух. Использована силовая головка 25-сильного подвесного мотора «Вихрь-М» с полностью переделанной системой охлаждения. Замкнутая система охлаждения объемом 1,5 л заполнена тосолом. Крутящий момент двигателя передается на расположенный поперек аппарата «гребной» вал вентиляторов при помощи двух клиновых ремней. Шести-лопастные вентиляторы нагоняют воздух в камеру, из которой он вырывается (попутно охлаждая двигатель) за корму через квадратное сопло, снабженное створками управления. С аэродинамической точки зрения такая тяговая установка, видимо, не очень-то совершенна, но она довольно надежна, компактна и создает тягу около 30 кгс, оказавшуюся вполне достаточной.

    В середине лета 1979 г. мой аппарат снова был перевезен на тот же луг. Освоившись с управлением, я направил его к озеру. На этот раз, оказавшись над водой, он продолжал движение, не теряя скорости, словно по поверхности льда. Легко, без помех, преодолевал отмели и камыши; особенно приятно было двигаться над заросшими участками озера, здесь не оставалось даже туманного следа. На прямом участке один из владельцев «Казанки» с мотором «Вихрь-М» пошел параллельным курсом, но вскоре отстал.

    Особое удивление вызвал описываемый аппарат у любителей подледного лова, когда я продолжил испытания амфибии зимой на льду, который был покрыт слоем снега толщиной около 30 см. На льду было настоящее раздолье! Скорость можно было увеличить до максимальной. Точно ее не замерял, но опыт автоводителя позволяет утверждать, что она приближалась к 100 км/ч. При этом амфибия свободно преодолевала глубокие следы от мотонарт.

    Рижской телестудией был снят и показан небольшой фильм, после чего я стал получать много запросов от желающих построить подобный амфибийный аппарат.
