    Каютная мотолодка с упрощенными обводами

    Год: 1983. Номер журнала «Катера и Яхты»: 101 (Все статьи)
              0


    На этой очень простой по конструкции каютной мотолодке, построенной своими руками, я плаваю уже около десяти лет. Как показал опыт прошедших навигаций, она хороша и для семейных прогулок в выходные дни, и для дальних туристских походов во время отпуска; вполне пригодна она и для буксировки воднолыжников.

    Основные данные каютной мотолодки

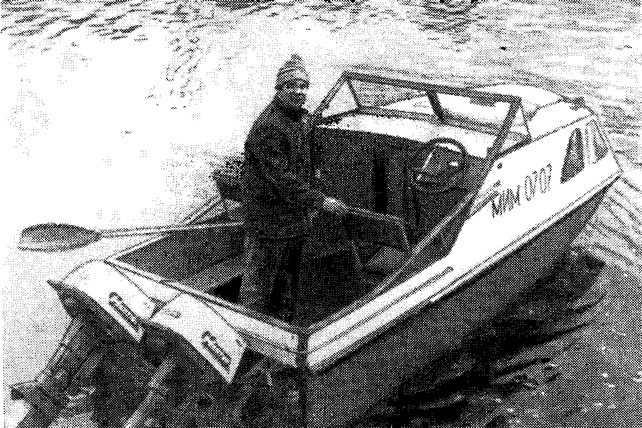

    Информация об изображенииФото мотолодки на воде
    Фото мотолодки на воде

    Длина, м5,0
    Ширина, м1,4
    Высота борта, м0,8
    Масса корпуса без оборудования и снабжения, кг280
    Скорость с 3 чел. на борту под двумя ПМ «Нептун-23», км/ч43

    Корпус имеет упрощенные плоско-килеватые обводы с постоянным углом килеватости днища на всей кормовой половине лодки, равным 17°. В сочетании с двумя парами продольных реданов и скуловым брызгоотбойником такие обводы обеспечивают и сравнительно мягкий ход на волне высотой до 0,5 м, и достаточно высокую скорость. Мотолодка преодолевает волну озер и водохранилищ высотой до 1,5 м и вместе с тем под двумя «Нептунами-23» с тремя человеками на борту развивает скорость около 43 км/ч.

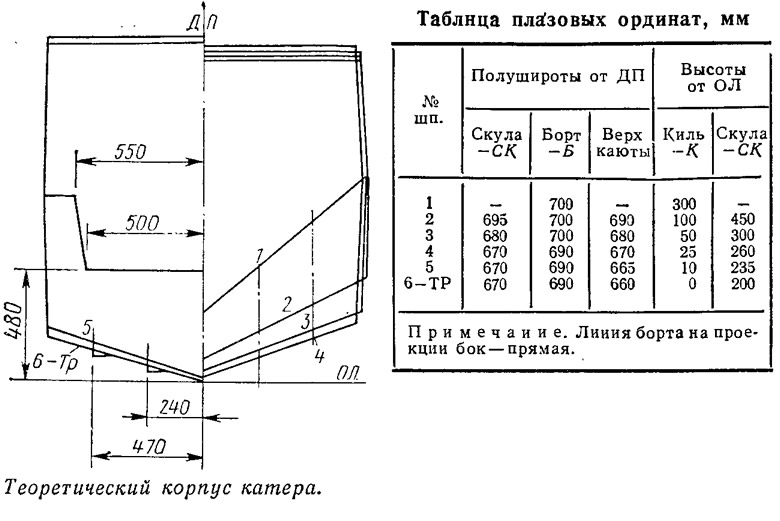

    Информация об изображенииТеоретический корпус катера
    Теоретический корпус катера

    Все детали шпангоутных рамок вырезаны из сосновой доски 100Х25 мм.

    Раскрой фанеры на днище выполнен из расчета стандартный лист — пополам. Для обшивки, надстройки и транца использована фанера толщиной 6 мм. После шпаклевки шурупов корпус рекомендуем оклеить стеклотканью на эпоксидном связующем.

    После установки реданов и заранее подогнанных сланей масса корпуса составила 280 кг.

    Боковая стенка каюты была изготовлена из трех стандартных листов. Затем были вырезаны и установлены окна из оргстекла. Чтобы не ошибиться, надо сделать припуск 10 мм.

    Хорошей обитаемости на борту лодки удалось достичь благодаря продлению рубки в нос — до самого обреза палубы — и рациональному использованию объема помещения. Получилась каюта длиной 3 м. Прямоугольная в плане форма корпуса при небольших общих размерениях мотолодки позволила сделать каюту просторной, позволяющей с комфортом совершать даже длительные путешествия. По бортам в каюте расположены 2-метровые рундуки, в которые во время похода помещаются спальные мешки, надувные матрацы, палатки, анкерок с водой и прочее снаряжение. В двух шкафах у переборки на шп. 6 можно разместить одежду, постельные принадлежности, приемник, походную библиотеку, аптечку и т. п.

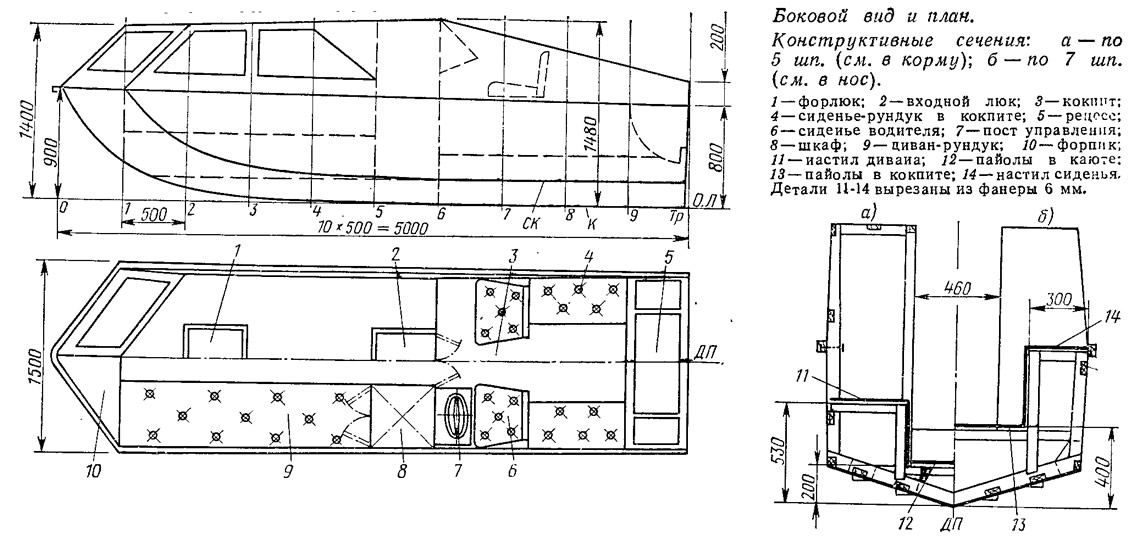

    Информация об изображенииБоковой вид, план и конструктивные сечения
    Боковой вид, план и конструктивные сечения

    В рундуках кокпита, занимающего пространство между шп. 6 и 9, размещены постоянно необходимые предметы; спасательные жилеты, байдарочные весла, якорь, газовая плита, инструменты, кранцы и пр.

    Место водителя расположено в кокпите по правому борту. На пульт выведено дистанционное управление подвесными моторами, установлены тахометр и две кнопки «стоп».

    В предлагаемом проекте учтен многолетний опыт эксплуатации и внесены коррективы, улучшающие характеристики мотолодки:
    • длина увеличена на 0,5 м;
    • вместо выносной транцевой доски сделана подмоторная ниша — рецесс, рассчитанный на установку двух подвесных моторов; два образовавшихся по бокам от рецесса отсека позволяют разместить дополнительный запас топлива в сварных баках с выводом заправочной горловины на палубу;
    • в носовой части лодки для удобства выхода из люка на берег сделан вынос на 100 мм из 10-миллиметровой фанеры на уровне палубы;
    • по бортам на бобышках укреплен привальный брус;
    • кокпит сделан самоотливным; для этого дно кокпита пришлось поднять на 400 мм;
    • увеличена ширина рундуков в кокпите.
